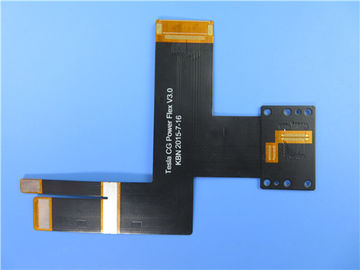

4 couches PCBs flexible construit sur le Polyimide avec FR4 comme renfort

4 couches PCBs flexible construit sur le Polyimide avec FR4 comme renfort

(FPC sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Description générale

C'est un type de circuit flexible pour l'application de l'interphone. C'est des 4 couches multicouche FPC à 0.25mm épais. Le stratifié bas emploie d'ITEQ, il a fabriqué par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Deux types de renforts sont appliqués de l'arrière et du côté supérieur.

Fiche technique de paramètre et

Caractéristiques et avantages

Excellente flexibilité

Réduction du volume

Réduction de poids

Cohérence d'assemblée

Fiabilité accrue

L'extrémité peut être entière soudée

Option matérielle

Coût bas

Service de période active

Taux de plainte de client : <1>

Applications

Bande légère molle d'usage universel de LED, panneau mou d'écran capacitif de tablette, panneau de câble de caméra de téléphone portable

Brève introduction de FPC

La carte électronique flexible (FPC) désigné sous le nom « du conseil mou ». Dans l'industrie, FPC est une carte électronique faite de substrat isolant flexible (film principalement de polyimide ou de polyester), qui a beaucoup d'avantages que les cartes électronique rigides n'ont pas. Par exemple, il peut être librement plié, enroulé, plié. Le volume de produits électroniques peut être considérablement réduit à l'aide de FPC, qui convient au développement des produits électroniques en direction de la haute densité, de la miniaturisation et de la fiabilité élevée. Par conséquent, FPC a été très utilisé dans aérospatial, les militaires, la communication mobile, l'ordinateur portable, les périphériques d'ordinateur, le PDA, l'appareil photo numérique et d'autres champs ou produits.

FPC a également les avantages de la bonne dissipation thermique, du solderability, du support facile et du coût bas.

La carte électronique flexible a une couche, deux couches et conseil multicouche. La matière première est stratifié plaqué de polyimide. Ce genre de matériel a la résistance du feu vif et la bonne stabilité dimensionnelle. C'est le produit fini par le pressurage avec le film de revêtement qui a la protection mécanique et la bonne isolation électrique. Les conducteurs extérieurs et intérieurs des cartes électronique doubles faces et multicouche sont métallisés pour réaliser la connexion électrique des couches intérieures et externes.

La fonction de la carte flexible peut être divisée en quatre sortes, à savoir, menez la ligne, le circuit imprimé, le connecteur et le système intégré multifonctionnel, qui couvrent le système auxiliaire d'ordinateur, de périphérique d'ordinateur, l'appareil électrodomestique du consommateur et l'automobile, etc.
