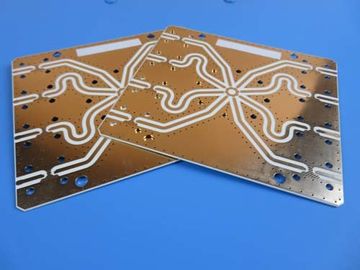

Double carte PCB dégrossie de haute fréquence de Rogers établie sur 32mil RO4003C
  • Nom
  • Nom
  • Nom

Double carte PCB dégrossie de haute fréquence de Rogers établie sur 32mil RO4003C

Nombre De Pièces: 1
Prix: USD 2.99-9.99 PER PIECE
Emballage Standard: vide
Période De Livraison: dix jours ouvrables
Méthode De Paiement: T / T, Western Union
Capacité D'approvisionnement: 45000 morceaux par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng Enterprise
Certification
UL
Numéro de modèle
BIC-115-V1.15
Nombre de couches:
2
En verre époxy ::
RO4003C 32mil (0.813mm)
Aluminium final:
1.0
Taille finale de carte PCB ::
0,82 millimètres ±10%
Finition extérieure:
Or d'immersion
Couleur de masque de soudure ::
vert
Couleur de légende composante:
blanc
Essai:
Expédition antérieure d'essai électrique de 100%
Quantité de commande min:
1
Prix:
USD 2.99-9.99 PER PIECE
Détails d'emballage:
vide
Délai de livraison:
dix jours ouvrables
Conditions de paiement:
T / T, Western Union
Capacité d'approvisionnement:
45000 morceaux par mois
Description du produit
Le double a dégrossi carte PCB à haute fréquence établie sur 32mil RO4003C

Description générale
C'est un type de double carte PCB de rf dégrossie établie sur 0.813mm (32mil) RO4003C pour l'application des amplificateurs de rf.

Caractéristiques de base
Matière première : RO4003C 32mil (0.813mm)
Constante diélectrique : 3.38+/-0.05
Compte de couche : 2 couches
Type : Par des trous
Format : 110mm x 110mm = 1 types = 1 morceau
Finition extérieure : Or d'immersion
Poids de cuivre : Μm externe de la couche 35
Masque de soudure | Légende : Vert | Blanc
Taille finale de carte PCB : 0,82 millimètres
Norme : Classe 2 d'IPC 6012
Emballage : 20 morceaux sont emballés pour l'expédition.
Délai d'exécution : 7 jours ouvrables
Durée de conservation : 6 mois

Caractéristiques et avantages
RO4003C montre une constante diélectrique stable sur une large plage de fréquence. Ceci lui fait un substrat idéal pour des applications à bande large ;
La caractéristique de la basse perte diélectrique fait la perte de signal à un niveau plus bas, qui rend la transmission de signal de l'équipement entier excellente ;
Tg > ℃ 280 ;
La conception technique empêche des problèmes de se produire dans la préproduction ;
ISO9001, ISO14001, UL a certifié l'usine de fabrication ;
Inspection d'AOI ;
Plus de 16 ans d'expérience de carte PCB ;


Applications
Radio UHF, radio À ONDES MÉTRIQUES, antenne d'intérieur de tenture, combinateur





Capacité 2021 de carte PCB

　
Paramètre Valeur
Comptes de couche1-32
Matériel de substrat FR-4 (haut Tg y compris 170, haut CTI>600V) ; Aluminium basé ; Cuivre basé ; Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc. ; Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010 etc… ; TLX-8, TLY-5, RF-35TC, TLF-35 taconiques etc… ; Arlon AD450, AD600 etc. ; PTFE F4B DK2.2, DK2.65 etc… ; Polyimide et ANIMAL FAMILIER.
Taille maximum Essai volant : 900*600mm, essai 460*380mm, aucun essai 1100*600mm de montage
Tolérance d'ensemble de conseil ±0.0059 » (0.15mm)
Épaisseur de carte PCB 0,0157" - 0,3937" (0.40mm--10.00mm)
Tolérance d'épaisseur (T≥0.8mm) ±8%
Tolérance d'épaisseur (t<0.8mm) ±10%
Épaisseur de couche d'isolation 0,00295" - 0,1969" (0.075mm--5.00mm)
Voie minimum 0,003" (0.075mm)
L'espace minimum 0,003" (0.075mm)
Épaisseur de cuivre externe 35µm--420µm (1oz-12oz)
Épaisseur de cuivre intérieure 17µm--350µm (0.5oz - 10oz)
Forage (mécanique) 0,0059" - 0,25" (0.15mm--6.35mm)
Trou de finition (mécanique) 0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (mécanique) 0,00295" (0.075mm)
Enregistrement (mécanique) 0,00197" (0.05mm)
Allongement 12:1
Type de masque de soudure LPI
Min Soldermask Bridge 0,00315" (0.08mm)
Min Soldermask Clearance 0,00197" (0.05mm)
Prise par l'intermédiaire de diamètre 0,0098" - 0,0236" (0.25mm--0.60mm)
Tolérance de contrôle d'impédance ±10%
Finition extérieure HASL, HASL SI, l'ENIG, étain d'IMM, IMM AG, OSP, doigt d'or





Double carte PCB dégrossie de haute fréquence de Rogers établie sur 32mil RO4003C 0

Les étiquettes:

carte PCB à grande vitesse,

conception de circuit à haute fréquence,

pcb manufacturing
