Carte flexible à une seule couche avec le renfort de Polyimide
  • Nom
  • Nom
  • Nom
  • Nom

Carte flexible à une seule couche avec le renfort de Polyimide

Nombre De Pièces: 1
Prix: USD 2.99-9.99 PER PIECE
Emballage Standard: vide
Période De Livraison: dix jours ouvrables
Méthode De Paiement: T / T, Western Union
Capacité D'approvisionnement: 45000 morceaux par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng Enterprise
Certification
UL
Numéro de modèle
BIC-255-V2.55
Nombre de couches:
1
Matériel de conseil:
Polyimide (PI) 25 um
Épaisseur extérieure de Cu:
1.0
Épaisseur de conseil:
0.1mm +/--10%
Finition extérieure:
or d'immersion
Couleur de masque de soudure ::
Jaune
Couleur de légende composante:
blanc
test:
Expédition antérieure d'essai électrique de 100%
Quantité de commande min:
1
Prix:
USD 2.99-9.99 PER PIECE
Détails d'emballage:
vide
Délai de livraison:
dix jours ouvrables
Conditions de paiement:
T / T, Western Union
Capacité d'approvisionnement:
45000 morceaux par mois
Description du produit
Clarifications de FPC
Selon la combinaison de l'aluminium de matière première et d'en cuivre, la carte flexible peut être divisée en deux types : conseil flexible avec le conseil adhésif et flexible sans adhésif. Le prix de la carte PCB flexible non adhésive est beaucoup plus élevé que celui de la carte PCB flexible adhésive, mais sa flexibilité, collant la force entre l'aluminium et le substrat de cuivre et planéité de soudure sont également meilleures que celle de la carte PCB flexible adhésive. Ainsi elle est seulement employée dans les situations très demandées, telles que : COF (PUCE SUR LE CÂBLE, le conseil flexible avec la puce nue, la planéité élevée de la protection) et ainsi de suite. Puisque son prix est élevé, la majeure partie du PCBs flexible utilisé sur le marché est carte flexible encore adhésive. Puisque la carte flexible est principalement utilisée dans la situation où le recourbement est exigé, si la conception ou le processus n'est pas raisonnable, il est facile de produire les microfissures, la soudure et d'autres défauts.

Économie d'employer FPC
Si la conception de circuit est relativement simple, tout le volume est petit, et l'espace convient, la connexion interne traditionnelle est beaucoup meilleur marché. Les circuits flexibles sont une bonne option de conception si le circuit est complexe, traite beaucoup de signaux ou a des conditions électriques ou mécaniques spéciales. Quand la taille et la représentation des applications dépassent la capacité de circuits rigides, l'assemblée flexible est la plus économique. Une protection 12mil avec un 5mil par le trou et un circuit flexible avec les lignes 3mil et l'espacement peut être fabriquée sur une couche mince. Par conséquent, elle est plus fiable pour monter la puce directement sur le film. Il n'y a aucun ignifuge qui pourrait être une source d'ions. Ces films peuvent être protecteurs et solidifiés à températures élevées pour obtenir les températures de transition en verre plus élevées. Les matériaux flexibles sont moins coûteux que les matériaux rigides parce qu'ils sont exempts de connecteurs.

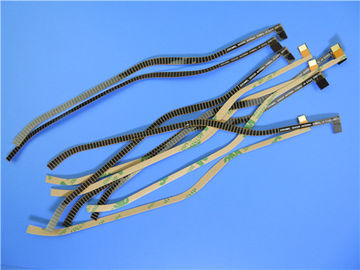

Cas de FPC : Carte flexible à une seule couche avec le renfort de Polyimide
(FPC sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)


Description générale
C'est un type de circuit imprimé flexible pour l'application de l'antenne. C'est un panneau à une seule couche à 0.15mm épais. Le stratifié bas est d'ITEQ, il a fabriqué par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. 3M attachent du ruban adhésif est appliqué de l'arrière.

Fiche technique de paramètre et
Nombre de couches 1
Type de conseil Flexbile cirucit
Épaisseur de conseil 0.1mm +/--10%
Matériel de conseil Polyimide (PI) 25um
Fournisseur de matériel de conseil ITEQ
Valeur de Tg de matériel de conseil 60℃

Épaisseur de Cu de PTH NON-DÉTERMINÉ
Thicknes intérieurs de Cu d'Iayer NON-DÉTERMINÉ
Épaisseur extérieure de Cu 35 um (1oz)

Couleur de Coverlay Jaune
Nombre de Coverlay 1
Épaisseur de Coverlay 25 um
Renfort 200 um
3M attachent du ruban adhésif Oui

Type d'encre de Silkscreen IJR-4000 MW300
Fournisseur de Silkscreen TAIYO
Couleur de Silkscreen Blanc
Nombre de Silkscreen 2

Trace de Mininum (mil) NON-DÉTERMINÉ
Gap minimum (mil) NON-DÉTERMINÉ

Finition extérieure Or d'immersion
RoHS a exigé Oui
Famability 94-V0

Essai de choc thermique Passage, -25℃±125℃, 1000 cycles.
Contrainte thermique Passage, 300±5℃, 10 secondes, 3 cycles. Aucun décollement, aucun boursouflage.
Fonction Essai électrique de passage de 100%
Exécution Conformité à la classe 2 d'IPC-A-600H et d'IPC-6013C


Caractéristiques et avantages
Excellente flexibilité
Réduction du volume
Réduction de poids
Cohérence d'assemblée
Fiabilité accrue
Contrôlabilité de conception électrique de paramètre
L'extrémité peut être entière soudée
Option matérielle
Coût bas
Continuité du traitement
L'ordre de petite quantité est accepté
Rencontrer votre carte électronique doit du prototypage de carte PCB amasser la production de masse.


Application
Écran tactile/panneau capacitifs, panneau mou industriel de contrôleur de température de contrôle, conseil mou de lecteur de cartes du consommateur





Au sujet de nous
Basé en Chine, la carte PCB de Bicheng adhère à la philosophie d'aider les sociétés petites et moyennes réduisent leur coût et temps passés sur la carte PCB. Nous fournissons un grand choix de produits de carte PCB pour satisfaire les exigences.

Nos capacités 2019 de cartes d'entraînement
Vias aveugles, vias enterrés
Carte PCB de câble
Le cuivre lourd embarque 12oz
Haut Tg, matériel élevé de CTI
Hybride FR-4 et matériel à haute fréquence
Carte PCB commandée d'impédance
Classe 2, classe 3 d'IPC d'IPC
Carte PCB sans plomb (RoHS conforme)
PCBs multicouche au cuivre 32+ pose des conseils
Carte PCB de noyau en métal (MCPCB)
Matériaux de carte PCB – FR-4, Polyimide, Rogers et plus
Fabricant conforme de carte PCB de RoHS
Carte PCB rigide de câble
Carte PCB de rf/carte PCB de haute fréquence
À travers-trou, BGA, doigt d'or, dôme de bord
Par l'intermédiaire-dans-protection, vias remplis
TS16949 (2009), ISO14001 (2004), ISO9001 (2008), UL certifiée

Nos services
Foyer sur des prototypes, petits groupes, production de masse
Le revirement rapide, doublent la carte PCB dégrossie 24 heures de disponible.
Service porte-à-porte d'expédition

Nos clients sont localisés dans le monde entier.
L'Australie : Perth, Melbourne, Nouvelle-Galles du Sud, Australie du sud, Australie occidentale
L'Autriche : Bei Wien, Graz de Breitenfurt
Le Bangladesh : Purana Paltan
La Belgique : Deinze, Hasselt
La Bulgarie : Plovdiv
Le Brésil : Caxias font Sul
Le Canada : Le Québec, Ontario, Vancouver
Tchèque : Pardubice, Horní Pocernice
La France : La Garenne Cedex, Montchenu de Villeneuve
L'Allemagne : Stuttgart, Garbsen, Hambourg, Altenburg, Velbert Kleinmachnow, Potsdam
La Hongrie : Budapest
L'Inde : Tamilnadu
L'Irlande : Liège
L'Israël : Ville de Nettanya, aéroport de Ben-Gurion, Tel Aviv, Yahud, acre,
L'Italie : Peschiera Borromeo, Vérone, Mezzocorona, Pietrasanta Lucques, Torino
Le Kowéit : Safat
Malte : Mosta
La Malaisie : Selangor
Le Mexique : Léon Guanajuato
Le Portugal : Guimaraes
La Corée du Sud : Gyeonggi-FAITES
La Serbie : Kragujevac
La Suède : Goteborg, Siljansns,
La Thaïlande : Bangkok, Chonburi
La Turquie : Ankara, Istanbul, Kocaeli
Les Pays-Bas : Diemen
LE R-U : Bristol, Surrey
L'Ukraine : Kiev
LES Etats-Unis : Le Connecticut, Alaska, New York City, Miami, New Jersey, le Texas, le Colorado, Largo, la Californie, Candler
Le Vietnam : Ho Chi Minh Ville
La Zambie : Kitwe


Carte flexible à une seule couche avec le renfort de Polyimide 0
