Brève introduction de FPC
La carte électronique flexible (FPC) désigné sous le nom « du conseil mou ». Dans l'industrie, FPC est une carte électronique faite de substrat isolant flexible (film principalement de polyimide ou de polyester), qui a beaucoup d'avantages que les cartes électronique rigides n'ont pas. Par exemple, il peut être librement plié, blessure, pliée. Le volume de produits électroniques peut être considérablement réduit à l'aide de FPC, qui convient au développement des produits électroniques en direction de la haute densité, de la miniaturisation et de la fiabilité élevée. Par conséquent, FPC a été très utilisé dans aérospatial, militaire, communication mobile, ordinateur portable, périphériques d'ordinateur, PDA, appareil photo numérique et d'autres champs ou produits.
FPC a également les avantages de la bonne dissipation thermique, du solderability, du support facile et du coût bas.
La carte électronique flexible a une couche, deux couches et conseil multicouche. La matière première est stratifié plaqué de polyimide. Ce genre de matériel a la résistance du feu vif et la bonne stabilité dimensionnelle. C'est le produit fini par le pressing avec le film de revêtement qui a la protection mécanique et la bonne isolation électrique. Les conducteurs extérieurs et intérieurs des cartes électronique doubles faces et multicouche sont métallisés pour réaliser la connexion électrique des couches intérieures et externes.
La fonction de la carte flexible peut être divisée en quatre sortes, à savoir, ligne d'avance, circuit imprimé, connecteur et système intégré multifonctionnel, qui couvrent le système auxiliaire d'ordinateur, de périphérique d'ordinateur, l'appareil électrodomestique du consommateur et l'automobile, etc.
Cas de FPC : Circuits imprimés flexibles | PCBs flexible double face | Or FPC d'immersion | Polyimide PCBs
(FPC sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Description générale

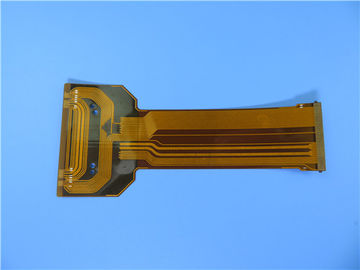

C'est un type de circuit imprimé flexible pour l'application du casque de Bluetooth. C'est des 2 couches FPC à 0.15mm épais. Le stratifié bas est de Shengyi, il a fabriqué par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Le renfort de Polyimide est appliqué sur la cloison de insertion.
Fiche technique de paramètre et
Taille de carte PCB flexible |
41.5X 112.3mm |
Nombre de couches |
2 |
Type de conseil |
Carte PCB flexible |
Épaisseur de conseil |
0.15mm |
Matériel de conseil |
Polyimide (PI) 25µm |
Fournisseur de matériel de conseil |
ITEQ |
Valeur de Tg de matériel de conseil |
60℃ |
|
Épaisseur de Cu de PTH |
µm ≥20 |
Thicknes intérieurs de Cu d'Iayer |
NON-DÉTERMINÉ |
Épaisseur extérieure de Cu |
70um |
|
Couleur de Coverlay |
Jaune |
Nombre de Coverlay |
2 |
Épaisseur de Coverlay |
µm 25 |
Matériel de renfort |
Polyimide |
Épaisseur de renfort |
0.2mm |
|
Type d'encre de Silkscreen |
IJR-4000 MW300 |
Fournisseur de Silkscreen |
TAIYO |
Couleur de Silkscreen |
Blanc |
Nombre de Silkscreen |
1 |
|
Essai d'épluchage de Coverlay |
Pas peelable |
Adhérence de légende |
3M 90℃ aucun épluchage après mn 3 chronomètre l'essai |
|
Finition extérieure |
Or d'immersion |
Épaisseur de nickel/d'or |
Au : 0.03µm (mn) ; Ni 2-4µm |
RoHS a exigé |
Oui |
Famability |
94-V0 |
|
Essai de choc thermique |
Passage, -25℃±125℃, 1000 cycles. |
Contrainte thermique |
Passage, 300±5℃, 10 secondes, 3 cycles. Aucun décollement, aucun boursouflage. |
Fonction |
Essai électrique de passage de 100% |
Exécution |
Conformité à la classe 2 d'IPC-A-600H et d'IPC-6013C |
Caractéristiques et avantages
Excellente flexibilité
Réduction du volume
Réduction de poids
Cohérence d'assemblée
Fiabilité accrue
Contrôlabilité de conception électrique de paramètre
L'extrémité peut être entière soudée
Option matérielle
Coût bas
Continuité du traitement
Grand service à la clientèle
Expédition porte-à-porte de DDU avec des frais de transport concurrentiels.
Application
Clavier numérique FPC, équipement audio de contrôle industriel, panneau mou de l'affichage à cristaux liquides TV, panneau mou d'appareil photo numérique
