Clarifications de FPC
Selon la combinaison de l'aluminium de matière première et d'en cuivre, la carte flexible peut être divisée en deux types : conseil flexible avec le conseil adhésif et flexible sans adhésif. Le prix de la carte PCB flexible non adhésive est beaucoup plus élevé que celui de la carte PCB flexible adhésive, mais sa flexibilité, collant la force entre l'aluminium et le substrat de cuivre et planéité de soudure sont également meilleures que celle de la carte PCB flexible adhésive. Ainsi elle est seulement employée dans les situations très demandées, telles que : COF (PUCE SUR LE CÂBLE, le conseil flexible avec la puce nue, la planéité élevée de la protection) et ainsi de suite. Puisque son prix est élevé, la majeure partie du PCBs flexible utilisé sur le marché est carte flexible encore adhésive. Puisque la carte flexible est principalement utilisée dans la situation où le recourbement est exigé, si la conception ou le processus n'est pas raisonnable, il est facile de produire les microfissures, la soudure et d'autres défauts.
Économie d'employer FPC
Si la conception de circuit est relativement simple, tout le volume est petit, et l'espace convient, la connexion interne traditionnelle est beaucoup meilleur marché. Les circuits flexibles sont une bonne option de conception si le circuit est complexe, traite beaucoup de signaux ou a des conditions électriques ou mécaniques spéciales. Quand la taille et la représentation des applications dépassent la capacité de circuits rigides, l'assemblée flexible est la plus économique. Une protection 12mil avec un 5mil par le trou et un circuit flexible avec les lignes 3mil et l'espacement peut être fabriquée sur une couche mince. Par conséquent, elle est plus fiable pour monter la puce directement sur le film. Il n'y a aucun ignifuge qui pourrait être une source d'ions. Ces films peuvent être protecteurs et solidifiés à températures élevées pour obtenir les températures de transition en verre plus élevées. Les matériaux flexibles sont moins coûteux que les matériaux rigides parce qu'ils sont exempts de connecteurs.

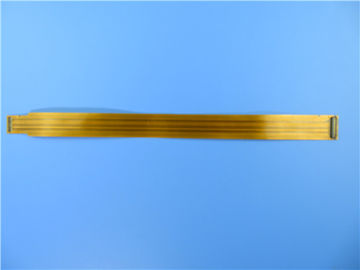

Cas de FPC : Le double a dégrossi la carte flexible FPC avec de l'or d'immersion
(FPC sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Description générale
C'est un type de circuit flexible pour l'application du routeur sans fil. C'est un double a dégrossi FPC à 0.3mm épais. Le stratifié bas emploie de Shengyi. Il a fabriqué par classe 2 d'IPC 6012 utilisant des données fournies de Gerber.
Fiche technique de paramètre et
| Taille de carte PCB flexible |
300.5X 25.5mm |
| Nombre de couches |
2 |
| Type de conseil |
Circuits flexibles |
| Épaisseur de conseil |
0.30mm |
| Matériel de conseil |
Polyimide (PI) 25µm |
| Fournisseur de matériel de conseil |
Shengyi |
| Valeur de Tg de matériel de conseil |
60℃ |
| |
| Épaisseur de Cu de PTH |
µm ≥20 |
| Thicknes intérieurs de Cu d'Iayer |
NON-DÉTERMINÉ |
| Épaisseur extérieure de Cu |
35um |
| |
| Couleur de Coverlay |
Jaune |
| Nombre de Coverlay |
2 |
| Épaisseur de Coverlay |
µm 25 |
| Matériel de renfort |
NON |
| Épaisseur de renfort |
NON-DÉTERMINÉ |
| |
| Type d'encre de Silkscreen |
NON |
| Fournisseur de Silkscreen |
NON-DÉTERMINÉ |
| Couleur de Silkscreen |
NON-DÉTERMINÉ |
| Nombre de Silkscreen |
NON-DÉTERMINÉ |
| |
| Essai d'épluchage de Coverlay |
Pas peelable |
| Adhérence de légende |
3M 90℃ aucun épluchage après mn 3 chronomètre l'essai |
| |
| Finition extérieure |
Or d'immersion |
| Épaisseur de nickel/d'or |
Au : 0.03µm (mn) ; Ni 2-4µm |
| RoHS a exigé |
Oui |
| Famability |
94-V0 |
| |
| Essai de choc thermique |
Passage, -25℃±125℃, 1000 cycles. |
| Contrainte thermique |
Passage, 300±5℃, 10 secondes, 3 cycles. Aucun décollement, aucun boursouflage. |
| Fonction |
Essai électrique de passage de 100% |
| Exécution |
Conformité à la classe 2 d'IPC-A-600H et d'IPC-6013C |
Caractéristiques et avantages
Excellente flexibilité
Réduction du volume
Réduction de poids
Cohérence d'assemblée
Fiabilité accrue
Contrôlabilité de conception électrique de paramètre
L'extrémité peut être entière soudée
Option matérielle
Coût bas
Continuité du traitement
Méthode de expédition diversifiée
La conception technique empêche des problèmes de se produire dans pré la production.
Application
Le laser dirigent FPC, contrôleur de matériel médical, panneau mou d'antenne de Tablette
Politique de qualité
Bicheng a élaboré la série de procédures et d'approches de gestion pour s'assurer que PCBs sont conformément aux exigences de clients, y compris la sélection des vendeurs, de l'inspection de (WIP) de travail en cours, de l'inspection de livraison sortante et du service à la clientèle etc.
Évaluation et audit des fournisseurs
Des fournisseurs doivent être évalués par Bicheng. En outre, Bicheng évaluera et se ranger les fournisseurs chaque année pour garantir les matériaux assurés répondent aux exigences de Bicheng. En outre, Bicheng sans interruption développent des fournisseurs et les dirigent pour améliorer leur gestion de qualité et d'environnement basant sur les systèmes d'ISO9001 et d'ISO14001.
Évaluation de contrat
Bicheng passera en revue et vérifiera les exigences de client de s'assurer que nous avons la capacité pour répondre aux exigences de clients comprenant des caractéristiques, la livraison et d'autres exigences avant d'accepter un ordre.
La fabrication, auditent et contrôle des données de fabrication.
Quand des données et les caractéristiques de conception des clients sont fournies à notre département du marché, Bicheng doit vérifier toutes les conditions. Puis, convertissez les données de conception en données de fabrication par la FAO. En conclusion, une instruction (MI) de fabrication est produite selon le vrais processus de fabrication et technologies pour le département de fabrication comme base pour la fabrication réelle. Le MI doit être passé en revue par les ingénieurs indépendants et les ingénieurs de QA avant question.
Contrôle de qualité matériel entrant
Tous les matériaux doivent être inspectés avant l'entreposage. Nous avons établi une série de procédure et d'instruction strictes d'inspection de commander les matériaux entrants. En outre, les divers instruments et appareils de inspection précis garantissent la capacité pour juger le bon matériel ou pas. Nous publions le matériel avec le premier principe à système premier entré, premier sorti, et donnons la « alarme » pour le matériel qui atteindra la durée de conservation pour s'assurer que les matériaux sont employés avant l'échéance.
Contrôle de processus de fabrication
La bonne instruction (MI) de fabrication, la gestion complète d'équipement et l'entretien et l'inspection à régulation de processus et stricte de WIP et la surveillance aussi bien que l'instruction de fonctionnement, tous ceux font le processus entier de fabrication totalement commandé.
Contrôle et inspection finaux
Tout le PCBs doivent être passés par l'ouvert et l'essai court aussi bien que l'inspection visuelle après ont passé les essais physiques spécifiques. Nous possédons le divers équipement de test avancé comprenant adapté aux besoins du client, des machines d'essai de vol de sonde pour garantir que chaque carte PCB est 100% examiné.
Audit de la livraison de produit
Nous avons installé un département consacré de FQA pour inspecter les produits de carte PCB selon les caractéristiques et les exigences du client par l'échantillonnage. PCBs qualifié vont être emballés.
FQA doit également effectuer un audit de 100% des produits d'emballage et d'expédition d'entrepôt, y compris le nombre de produit, nombre de client, la quantité de produit, adresse d'expédition et ainsi de suite avant l'expédition.
