FPC flexible à une seule couche avec la bande de 3M pour la membrane de clavier numérique

Produits

PCB nouvellement expédiée par Bicheng

Panneau de carte PCB de Rogers

Panneau taconique de carte PCB

Panneau multicouche de carte PCB

Carte PCB à hautes températures

L'impédance a commandé la carte PCB

FPC flexible à une seule couche avec la bande de 3M pour la membrane de clavier numérique

Nombre De Pièces:	1
Prix:	USD 2.99-9.99 PER PIECE
Emballage Standard:	vide
Période De Livraison:	dix jours ouvrables
Méthode De Paiement:	T / T, Western Union
Capacité D'approvisionnement:	45000 morceaux par mois

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng Enterprise

Certification

Numéro de modèle

BIC-279-V2.79

Nombre de couches:

Matériel de conseil:

Polyimide 25µm

Épaisseur extérieure de Cu:

Épaisseur de conseil:

0,15 millimètre +/--10%

Finition extérieure:

or d'immersion

Couleur de masque de soudure ::

Jaune

Couleur de légende composante:

blanc

test:

Expédition antérieure d'essai électrique de 100%

Quantité de commande min:

Prix:

USD 2.99-9.99 PER PIECE

Détails d'emballage:

Délai de livraison:

dix jours ouvrables

Conditions de paiement:

T / T, Western Union

Capacité d'approvisionnement:

45000 morceaux par mois

Description du produit

Structure de FPC

Selon le nombre de couches d'aluminium de cuivre conducteur, FPC peut être divisé en circuit à une seule couche, circuit de double couche, circuit multicouche, double dégrossi et ainsi de suite.

Structure à une seule couche : le circuit flexible de cette structure est la structure la plus simple de la carte PCB flexible. Habituellement la matière première (substrats diélectriques) + le caoutchouc transparent (adhésif) + aluminium d'en cuivre est un ensemble de matières premières achetées (produits semi-manufacturés), le film protecteur et la colle transparente sont un autre genre de matière première achetée. D'abord, l'aluminium de cuivre doit être gravé à l'eau-forte pour obtenir le circuit exigé, et le film protecteur devrait être foré pour indiquer la protection correspondante. Après nettoyage, les deux sont combinés par le roulement. Alors la partie exposée de la protection a plaqué l'or ou l'étain pour se protéger. De cette façon, le grand panneau sera prêt. Généralement également il a embouti dans la forme correspondante de la petite carte. Il n'y a également aucun film protecteur directement sur l'aluminium de cuivre, mais le revêtement de soudure imprimé de résistance, de sorte que le coût soit inférieur, mais la force mécanique de la carte s'aggravera. À moins que la condition de force ne soit pas haute et le prix doit être aussi bas comme possible, il est le meilleur d'appliquer la méthode de film protecteur.

Structure de double couche : quand le circuit est trop complexe pour être câblé, ou aluminium d'en cuivre est nécessaire pour protéger la terre, il est nécessaire de choisir une double couche ou même un multicouche. La différence la plus typique entre un plat multicouche et simple est l'addition d'une structure perforée pour relier les couches d'aluminium de cuivre. Le premier processus du caoutchouc transparent + aluminium de matière première + d'en cuivre est de faire des trous. Les forages dans la matière première et le cuivre déjouent d'abord, propre et alors plaqué avec une certaine épaisseur de cuivre. Le processus suivant de fabrication est presque identique que le circuit à une seule couche.

Le double a dégrossi structure : les deux côtés du double ont dégrossi FPC font utiliser principalement des protections, pour relier d'autres cartes. Bien que c'et la structure de couche unitaire soit semblable, mais le processus de fabrication est très différent. Sa matière première est l'aluminium de cuivre, le film protecteur et la colle transparente. Le film protecteur devrait être foré selon la position de la protection d'abord, puis l'aluminium de cuivre devrait être apposé, les lignes de protection et de voie devraient être gravées à l'eau-forte et alors le film protecteur d'un autre trou foré devrait être apposé.

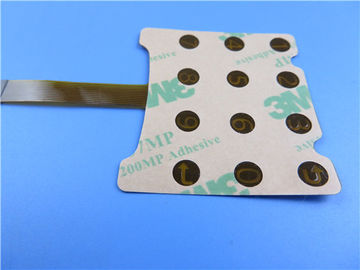

Cas de FPC : PCBs flexible à simple face avec la bande de 3M pour l'application de clavier numérique

(Les circuits imprimés flexibles sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Description générale

C'est un type de circuit imprimé flexible pour l'application du clavier numérique de calculatrice. C'est un FPC à une seule couche à 0.15mm épais. Le stratifié bas est d'ITEQ, il a fabriqué par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Le renfort de Polyimide est appliqué sur la cloison de insertion.

Fiche technique de paramètre et

Taille de carte PCB flexible	30,53 x 59.37mm
Nombre de couches	1
Type de conseil	Carte PCB flexible
Épaisseur de conseil	0.150mm
Matériel de conseil	Polyimide 25µm
Fournisseur de matériel de conseil	ITEQ
Valeur de Tg de matériel de conseil	60℃

Épaisseur de Cu de PTH	NON-DÉTERMINÉ
Thicknes intérieurs de Cu d'Iayer	NON-DÉTERMINÉ
Épaisseur extérieure de Cu	µm 35

Couleur de Coverlay	Jaune
Nombre de Coverlay	2
Épaisseur de Coverlay	µm 25
Matériel de renfort	Polyimide
Épaisseur de renfort	0.2mm

Type d'encre de Silkscreen	IJR-4000 MW300
Fournisseur de Silkscreen	TAIYO
Couleur de Silkscreen	Blanc
Nombre de Silkscreen	1

Essai d'épluchage de Coverlay	Pas peelable
Adhérence de légende	3M 90℃ aucun épluchage après mn 3 chronomètre l'essai

Finition extérieure	Or d'immersion
Épaisseur de nickel/d'or	Au : 0.03µm (mn) ; Ni 2-4µm
RoHS a exigé	Oui
Famability	94-V0

Essai de choc thermique	Passage, -25℃±125℃, 1000 cycles.
Contrainte thermique	Passage, 300±5℃, 10 secondes, 3 cycles. Aucun décollement, aucun boursouflage.
Fonction	Essai électrique de passage de 100%
Exécution	Conformité à la classe 2 d'IPC-A-600H et d'IPC-6013C

Caractéristiques et avantages

Excellente flexibilité

Réduction du volume

Réduction de poids

Cohérence d'assemblée

Fiabilité accrue

Contrôlabilité de conception électrique de paramètre

L'extrémité peut être entière soudée

Option matérielle

Coût bas

Continuité du traitement

Ingénieurs professionnels et expérimentés

Plus de 15 ans d'expérience

Application

Écran tactile, panneau mou d'affichage à LED, Panneau mou d'antenne de Tablette

Pourquoi choisissez-nous ?

1) Concentrez sur vos compétences de noyau : Nous avons profondément su qu'il est plein de la concurrence féroce pour nos clients sur le marché. Vous pouvez se concentrer sur des compétences importantes telles que la recherche et développement, les ventes et le marketing basés sur notre représentation professionnelle et services qualifiés ce dépassement de votre attente.

2) Technologie tranchante : elle est rationnelle pour qu'un client petit et moyen désire après la dernière expertise d'équipement et de fabrication pour son PCBs. Par les associations

avec la carte PCB de Bicheng, vous accédez pour atteindre votre attente avec nos 3 bases d'usine avec plus de 26 000 mètres carrés.

4) Sauvez le coût de production : Le coût de production est l'un des points clés de la compétitivité du produit de nos clients. La carte PCB de Bicheng avaient tâché de réduire son coût de fabrication d'équipement présentent, formation de travailleur et amélioration de technologie pour augmenter leur rentabilité. Des clients sont satisfaits de nos économies mais sans perte de qualité.

5) Évitez la dispute : C'est une question de renversement quand problème de qualité se disputant vous. La conception technique de Bicheng empêche le problème de se produire dans la préproduction. Vous n'obtiendrez pas le mal de tête avec des prototypes de Bicheng, des commandes et la production de masse. Notre taux de plainte de client est moins de 1% et sera satisfaisant résolu.

6) Épargnez le temps : Le marché exige les produits mettant à jour rapidement. La carte PCB de Bicheng fonctionne toujours rapide et flexible pour épargner la période de la production du prototype à la production en série,

revirement rapide ou livraisons programmées.

7) Une excellente équipe : Bicheng est associé digne de confiance avec la passion, la discipline, la responsabilité et l'honnêteté. Nous avons une équipe de personnes expérimentées de ventes et de services à la clientèle qualifiés. Ne changez pas votre fournisseur. Si le changement est nécessité, Bicheng est le droit pour vous.
