Carte PCB de Rigide-câble de 4 couches avec l'échantillon de l'or FPC d'immersion

Produits

PCB nouvellement expédiée par Bicheng

Panneau de carte PCB de Rogers

Panneau taconique de carte PCB

Panneau multicouche de carte PCB

Carte PCB à hautes températures

L'impédance a commandé la carte PCB

Carte PCB de Rigide-câble de 4 couches avec l'échantillon de l'or FPC d'immersion

Nombre De Pièces:	1
Prix:	USD 2.99-9.99 PER PIECE
Emballage Standard:	vide
Période De Livraison:	dix jours ouvrables
Méthode De Paiement:	T / T, Western Union
Capacité D'approvisionnement:	45000 morceaux par mois

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng Enterprise

Certification

Numéro de modèle

BIC-291-V2.91

Nombre de couches:

Matériel de conseil:

1.0mm FR-4/Polyimide 25µm

Épaisseur extérieure de Cu:

Épaisseur de conseil:

1,0 millimètre +/--10%

Finition extérieure:

or d'immersion

Couleur de masque de soudure ::

Masque jaune coverlay/de vert soudure

Couleur de légende composante:

blanc

test:

Expédition antérieure d'essai électrique de 100%

Quantité de commande min:

Prix:

USD 2.99-9.99 PER PIECE

Détails d'emballage:

Délai de livraison:

dix jours ouvrables

Conditions de paiement:

T / T, Western Union

Capacité d'approvisionnement:

45000 morceaux par mois

Description du produit

Clarifications de FPC

Selon la combinaison de l'aluminium de matière première et d'en cuivre, la carte flexible peut être divisée en deux types : conseil flexible avec le conseil adhésif et flexible sans adhésif. Le prix de la carte PCB flexible non adhésive est beaucoup plus élevé que celui de la carte PCB flexible adhésive, mais sa flexibilité, collant la force entre l'aluminium et le substrat de cuivre et planéité de soudure sont également meilleures que celle de la carte PCB flexible adhésive. Ainsi elle est seulement employée dans les situations très demandées, telles que : COF (PUCE SUR LE CÂBLE, le conseil flexible avec la puce nue, la planéité élevée de la protection) et ainsi de suite. Puisque son prix est élevé, la majeure partie du PCBs flexible utilisé sur le marché est carte flexible encore adhésive. Puisque la carte flexible est principalement utilisée dans la situation où le recourbement est exigé, si la conception ou le processus n'est pas raisonnable, il est facile de produire les microfissures, la soudure et d'autres défauts.

Économie d'employer FPC

Si la conception de circuit est relativement simple, tout le volume est petit, et l'espace convient, la connexion interne traditionnelle est beaucoup meilleur marché. Les circuits flexibles sont une bonne option de conception si le circuit est complexe, traite beaucoup de signaux ou a des conditions électriques ou mécaniques spéciales. Quand la taille et la représentation des applications dépassent la capacité de circuits rigides, l'assemblée flexible est la plus économique. Une protection 12mil avec un 5mil par le trou et un circuit flexible avec les lignes 3mil et l'espacement peut être fabriquée sur une couche mince. Par conséquent, elle est plus fiable pour monter la puce directement sur le film. Il n'y a aucun ignifuge qui pourrait être une source d'ions. Ces films peuvent être protecteurs et solidifiés à températures élevées pour obtenir les températures de transition en verre plus élevées. Les matériaux flexibles sont moins coûteux que les matériaux rigides parce qu'ils sont exempts de connecteurs.

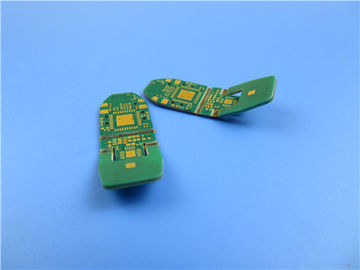

Cas de FPC : Carte PCB de Rigide-câble de 4 couches avec de l'or d'immersion

(Les circuits imprimés flexibles sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Description générale

C'est un type de carte PCB rigide de câble pour l'application d'USB micro. C'est un panneau de rigide-câble de 4 couches à 1.0mm épais. Le stratifié bas est d'ITEQ, il a fabriqué par classe 2 d'IPC 6012 utilisant des données fournies de Gerber.

Fiche technique de paramètre et

Taille de carte PCB flexible	20,61 x 50.17mm
Nombre de couches	4
Type de conseil	Carte PCB rigide de câble
Épaisseur de conseil	1.0mm
Matériel de conseil	1.0mm FR-4/Polyimide 25µm
Fournisseur de matériel de conseil	ITEQ
Valeur de Tg de matériel de conseil	60℃

Épaisseur de Cu de PTH	µm ≥20
Thicknes intérieurs de Cu d'Iayer	µm 35
Épaisseur extérieure de Cu	µm 35

Couleur de Coverlay	Masque jaune coverlay/de vert soudure
Nombre de Coverlay	2
Épaisseur de Coverlay	µm 25
Matériel de renfort	non
Épaisseur de renfort	NON-DÉTERMINÉ

Type d'encre de Silkscreen	IJR-4000 MW300
Fournisseur de Silkscreen	TAIYO
Couleur de Silkscreen	Blanc
Nombre de Silkscreen	1

Essai d'épluchage de Coverlay	Pas peelable
Adhérence de légende	3M 90℃ aucun épluchage après mn 3 chronomètre l'essai

Finition extérieure	Or d'immersion
Épaisseur de nickel/d'or	Au : 0.03µm (mn) ; Ni 2-4µm
RoHS a exigé	Oui
Famability	94-V0

Essai de choc thermique	Passage, -25℃±125℃, 1000 cycles.
Contrainte thermique	Passage, 300±5℃, 10 secondes, 3 cycles. Aucun décollement, aucun boursouflage.
Fonction	Essai électrique de passage de 100%
Exécution	Conformité à la classe 2 d'IPC-A-600H et d'IPC-6013C

Caractéristiques et avantages

Excellente flexibilité

Réduction du volume

Réduction de poids

Cohérence d'assemblée

Fiabilité accrue

Contrôlabilité de conception électrique de paramètre

L'extrémité peut être entière soudée

Option matérielle

Coût bas

Continuité du traitement

Aucun échantillon de quantité et de coût bas d'ordre minimum.

Effectuez la livraison à l'heure. Nous gardons le taux de la sur-temps-livraison plus haut que de 98%.

Application

Entrez en contact avec la ceinture de l'imprimante à jet d'encre, de l'instrument de examen et de cartographie industriel, panneau mou de caméra de tablette

Au sujet de nous

La carte PCB de Bicheng, un fournisseur unique de carte électronique basé à Shenzhen Chine sert les clients mondiaux puisqu'elle est née en 2003. Chez Bicheng, chaque série de carte PCB passe essai par l'essai électrique, l'inspection d'AOI, l'essai à haute tension, d'impédance contrôle, micro-section, essai de soudure-capacité, test de tension thermique, essai de fiabilité, essai de résistance d'isolation et essai ionique etc. de contamination. Enfin elle est comme un beau cadeau à livrer à vos mains.

Échelle différente d'usine à adapter pour vos conditions

bâtiment d'usine de 16000 mètres carrés

capacité de mois de 30000 mètres carrés

8000 types de carte PCB par mois

ISO9001, ISO14001, TS16949, UL certifiée

Variété de technologie de carte PCB pour satisfaire les exigences du marché

Conseil de HDI

Conseil de cuivre lourd

Conseil matériel hybride

Abat-jour par l'intermédiaire de conseil

Conseil à haute fréquence

Conseil de noyau en métal

Panneau d'or d'immersion

Conseil multicouche

Panneau de carte mère

Panneau de doigt d'or

Les ventes complètes entretiennent la prévente, dans la vente et après vente.

Vérification rapide de CADCAM et citation libre de carte PCB

Panelization gratuit de carte PCB

Capacité de carte PCB de prototype

Capacité de production de masse

Échantillons rapides de revirement

Essai gratuit de carte PCB

Emballage solide de carton
