carte Câble-rigide de panneau de carte PCB de Rigide-câble

Bonjour chacun.

Aujourd'hui, nous parlons de la carte PCB de rigide-câble.

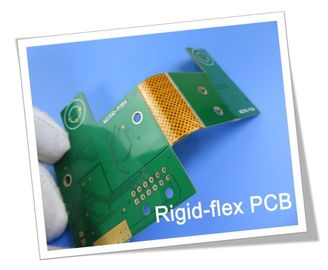

Une carte PCB de rigide-câble est une combinaison des conseils rigides et les circuits flexibles, la dernière création flexible relie ensemble entre les conseils rigides auxquels ils sont stratifiés au moyen de plis en esclavage. Comme le diagramme suivant est le dessin de rigide-câble.

Les deux extrémités sont panneau rigide, circuit flexible est au milieu.

Le circuit flexible est fabriqué séparément et symétriquement collé sur les conseils rigides, ou, c.-à-d., au milieu des conseils rigides, ou asymétriquement, c.-à-d., au côté externe des conseils rigides à relier ensemble.

Plaquer-à travers des trous sont fournis dans les sections rigides de la carte PCB de rigide-câble pour établir la connexion électrique entre le circuit flexible et les circuits électroniques des conseils rigides. Les processus sont semblables à ceux utilisés en fabriquant les conseils multicouche rigides.

En montant après, jetons un coup d'oeil à deux échantillons de carte PCB.

Le premier est un panneau câble-rigide de 4 couches. Le circuit flexible est au milieu, et les deux côtés sont plat rigide et structure symétrique. Le masque de soudure est vert et la surface est traitée avec de l'or.

Le deuxième échantillon est un panneau câble-rigide de 6 couches. La première couche et la deuxième couche sont le panneau flexible, situé en haut du conseil câble-rigide. Le panneau flexible et le conseil rigide sont d'ici 1080 prepeg relié, et la troisième couche à la sixième couche est le panneau rigide. Ce que nous avons employé est FR-4 d'ITEQ Company : IT-180A. La couche intérieure est 0.5OZ, la couche externe est 1OZ, l'épaisseur de finition entière de plat est 1.5mm, et la finition extérieure est or d'immersion.

Les matières premières principales sont polyimide et FR-4, les gammes de cuivre 0.5oz d'épaisseur à 2oz, épaisseur de carte PCB est jusqu'à 2.0mm et taille maximum dans 400X 500mm.

la carte PCB Câble-rigide contient le secteur flexible et le secteur rigide, qui est d'un grand secours pour sauver l'espace interne du produit, pour réduire le volume du produit fini et pour améliorer la représentation du produit.

Au cas où vous auriez toutes les questions, svp contactez-nous.

Merci de la lecture.
