Carte de circuit imprimé haute fréquence Taconic RF-35 PCB DK 3.5 10mil 20mil 30mil 60mil

Carte de circuit imprimé haute fréquence Taconic RF-35 PCB DK 3.5 10mil 20mil 30mil 60mil

  • Carte de circuit imprimé haute fréquence Taconic RF-35 PCB DK 3.5 10mil 20mil 30mil 60mil
  • Carte de circuit imprimé haute fréquence Taconic RF-35 PCB DK 3.5 10mil 20mil 30mil 60mil
  • Carte de circuit imprimé haute fréquence Taconic RF-35 PCB DK 3.5 10mil 20mil 30mil 60mil
  • Carte de circuit imprimé haute fréquence Taconic RF-35 PCB DK 3.5 10mil 20mil 30mil 60mil
  • Carte de circuit imprimé haute fréquence Taconic RF-35 PCB DK 3.5 10mil 20mil 30mil 60mil
Carte de circuit imprimé haute fréquence Taconic RF-35 PCB DK 3.5 10mil 20mil 30mil 60mil
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng Technologies Limited
Certification: UL
Numéro de modèle: BIC-171-V4.2
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: USD 9.99-99.99
Détails d'emballage: Vide
Délai de livraison: 10 jours ouvrables
Conditions de paiement: T/T, Paypal
Capacité d'approvisionnement: 45000 morceaux par mois
Contact
Description de produit détaillée
Nombre de couches: 2 Verre époxy: RF-35
Feuille finale externe: 1,0 once Hauteur finale du PCB: 1,6mm ±0,1
Finition de surface: Or en immersion, 87% Couleur du masque de soudure: Le noir
Couleur de la légende des composants: Blanc Test: 100% Test électrique avant expédition

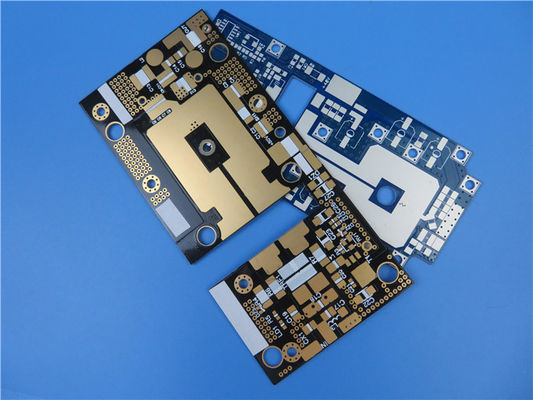

Carte de circuit imprimé haute fréquence Taconic RF-35 DK 3.5 RF PCB 10mil 20mil 30mil 60mil
(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres affichés sont juste pour référence)

Le RF-35 est un matériau stratifié organique-céramique de la famille ORCER (Céramique Organique) des produits Taconic.Il est basé sur une armature de verre tissé.Le RF-35 est le résultat de l'expertise de Taconic dans la technologie de remplissage en céramique et la fibre de verre enduite de polytétrafluorure (PTFE).

RF-35 est le meilleur choix pour les applications commerciales micro-ondes et radiofréquences à faible coût et à volume élevé. Il a une excellente résistance au pelage pour 1/2 once et 1 once de cuivre (même par rapport au verre époxy standard), un aspect clé du besoin. pour le retravail.

La Tg du RF-35 dépasse 315 ℃.Son taux d'absorption d'humidité ultra faible et son faible facteur de dissipation minimisent le déphasage avec la fréquence.RF-35 a utilisé des tissus tissés dans la conception pour obtenir une dimension stable.Les stratifiés sont généralement plaqués de manière ordonnée sur un côté ou sur les deux côtés avec respectivement 1/2, 1 et 2 onces de cuivre électrodéposé.

Carte de circuit imprimé haute fréquence Taconic RF-35 PCB DK 3.5 10mil 20mil 30mil 60mil 0

Ainsi, nous bénéficions de son faible coût, de son excellente résistance au pelage, de son facteur de dissipation exceptionnellement faible, de sa faible absorption d'humidité et de sa surface lisse améliorée.

Applications
Amplificateurs de puissance
Filtres et coupleurs
Composants passifs

Notre capacité PCB (RF-35)

Matériau PCB : Fibre de verre céramique PTFE
La désignation: RF-35
Constante diélectrique: 3.5
Facteur de dissipation 0,0018
Nombre de couches : PCB double couche, multicouche, hybride
Poids cuivre : 0,5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Épaisseur du PCB : 10 mils (0,254 mm) ;20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Taille du circuit imprimé : ≤400mm X 500mm
Masque de soudure : Vert, noir, bleu, jaune, rouge etc.
Finition de surface: Cuivre nu, HASL, ENIG, argent d'immersion, étain d'immersion, OSP etc..


RF-35 Valeur Typique

Propriété Méthode d'essai Unité Évaluer Unité Évaluer
Constante diélectrique à 1,9 GHz IPC-TM 650 2.5.5   3.5   3.5
Facteur de dissipation à 1,9 GHz IPC-TM 650 2.5.5   0,0018   0,0018
Absorption d'humidité (.060") IPC-TM 650 2.6.2.1 % 0,02 % 0,02
Résistance au pelage (1/2 oz de cuivre) IPC-TM 650 2.4.8 lb/pouce linéaire >8.0 N/mm >1,5
Résistance au pelage (1 oz de cuivre) IPC-TM 650 2.4.8 lb/pouce linéaire >10.0 N/mm >1.8
Rupture diélectrique IPC-TM 650 2.5.6 kV 41 kV 41
Résistivité volumique IPC-TM 650 2.5.17.1 Mohm/cm 1,26 × 109 Mohm/cm 1,26 × 109
Résistivité de surface IPC-TM 650 2.5.17.1 Mohm 1,46 × 108 Mohm 1,46 × 108
Résistance aux arcs CIB TM 650 2.5.1 secondes >180 secondes >180
Résistance à la flexion dans le sens de la longueur ASTM D 790 psi >22 000 N/mm2 >152
Résistance à la flexion transversale ASTM D 790 psi >18 000 N/mm2 >124
Conductivité thermique ASTM F 433 W/m/K 0,24 W/m/K 0,24
Résistance à la traction dans le sens de la longueur ASTM D 638 psi 27 000 N/mm2 187
Résistance à la traction transversale ASTM D 638 psi 21 000 N/mm2 145
Stabilité dimensionnelle dans le sens de la longueur IPC-TM 650 2.4.39 dans/dans 0,00004 millimètre/mm 0,00004
Stabilité dimensionnelle transversale IPC-TM 650 2.4.39 dans/dans -0.0001 millimètre/mm -0.0001
xy ETC ASTM D 3386 (TMA) ppm/°C 19-24 ppm/°C 19-24
z CTE ASTM D 3386 (TMA) ppm/°C 64 ppm/°C 64
Inflammabilité UL-94   V-0   V-0
Dureté Échelle Rockwell M   34   34



Taper Dk
TLY-5A 2.17
TLY-5 2.20
TLY-3 2.33
TLT-0 TLX-0 2,45
TLT-9 TLX-9 2,50
TLT-8 TLX-8 2,55
TLT-7 TLX-7 2,60
TLT-6 TLX-6 2,65
TLE-95 2,95
TLC-27 2,75
TLC-30 3,00
TLC-32 3.20
RF-30 3,00
RF-35 RF-35P 3,50
RF-60 6.15
CER-10 dix


Carte de circuit imprimé haute fréquence Taconic RF-35 PCB DK 3.5 10mil 20mil 30mil 60mil 1

Carte de circuit imprimé haute fréquence Taconic RF-35 PCB DK 3.5 10mil 20mil 30mil 60mil 2

Carte de circuit imprimé haute fréquence Taconic RF-35 PCB DK 3.5 10mil 20mil 30mil 60mil 3

Carte de circuit imprimé haute fréquence Taconic RF-35 PCB DK 3.5 10mil 20mil 30mil 60mil 4
