Carte de circuit imprimé haute fréquence RF-35 PCB 30mil 1.524mm Double face avec masque de soudure or et noir à immersion

Nombre De Pièces:	1
Prix:	USD 9.99-99.99
Emballage Standard:	Vide
Période De Livraison:	10 jours ouvrables
Méthode De Paiement:	T/T, Paypal
Capacité D'approvisionnement:	50000 morceaux par mois

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng Technologies Limited

Certification

Numéro de modèle

BIC-172-V4.8

Nombre de couches:

Verre époxy:

RF-35

Feuille finale externe:

Hauteur finale du PCB:

0,8mm ±10%

Finition de surface:

Or Immersion

Couleur du masque de soudure:

Le noir

Couleur de la légende des composants:

Blanc

Test:

100% Test électrique avant expédition

Quantité de commande min:

Prix:

USD 9.99-99.99

Détails d'emballage:

Délai de livraison:

10 jours ouvrables

Conditions de paiement:

T/T, Paypal

Capacité d'approvisionnement:

50000 morceaux par mois

Description du produit

Carte de circuit imprimé haute fréquence RF-35 30mil 1.524mm PCB RF double face avec masque de soudure or et noir à immersion

(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres affichés sont juste pour référence)

Courte introduction

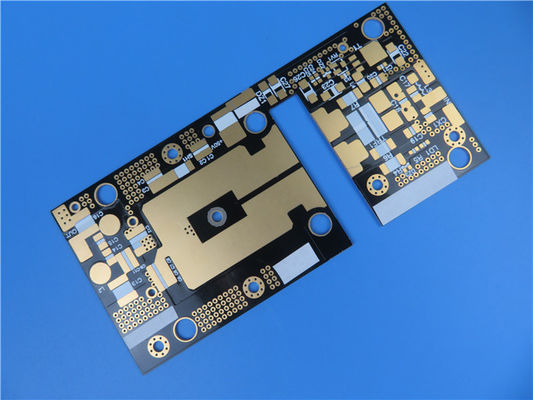

Il s'agit d'un type de PCB haute fréquence ORCER (Céramique Organique) RF-35.Il est construit sur un noyau de 30 mil avec du cuivre de 2 oz sur les couches supérieure et inférieure (panneau double face).Il mesure 120 mm de long sur 60 mm de large avec de l'or par immersion sur les coussinets.La couche inférieure est ouverte à l'air avec une surface dorée comme nous l'avons vu.

Circuit imprimé RF taconique

Outre RF-35, il existe d'autres types de PCB Taconic "RF" disponibles dans notre maison.Tels que RF-10 (10 mil, 20 mil, 25 mil, 60 mil et 125 mil), RF-30A (10 mil, 20 mil, 30 mil, 40 mil et 60 mil), RF-35TC (10 mil, 20 mil, 30 mil), RF-60TC (10 mil, 20 mil , 30mil, 60mil et 125mil), RF-35A2 (5mil, 10mil, 20mil, 30mil et 60mil) etc. DK va de 2,97 à 10,2 etc.

Applications typiques:

Amplificateurs de puissance

Filtres et coupleurs

Composants passifs

Carte de circuit imprimé haute fréquence RF-35 PCB 30mil 1.524mm Double face avec masque de soudure or et noir à immersion 0

Spécifications des circuits imprimés

TAILLE DE LA CIRCUIT IMPRIMÉ	120x60mm=1up
TYPE DE CARTE	PCB double face
Nombre de couches	2 couches
Composants de montage en surface	OUI
Composants de trou traversant	NON
EMPILAGE DES COUCHES	cuivre ------- 35um (1 oz) + couche supérieure de plaque
	RF-35 0,762 mm
	cuivre ------- 35um (1 oz) + plaque BOT Couche
LA TECHNOLOGIE
Trace et espace minimum :	7,0 mil / 7,0 mil
Trous minimaux / maximaux :	0,5 mm / 0,5 mm
Nombre de trous différents :	1
Nombre de trous de perçage :	8
Nombre de fentes fraisées :	1
Nombre de découpes internes :	1
Contrôle d'impédance :	non
Nombre de doigts d'or :	0
MATÉRIEL DE CARTE
Verre époxy :	RF-35 0,762 mm
Feuille finale externe :	2,0 onces
Feuille finale interne :	N / A
Hauteur finale du PCB :	0,8mm ±0,1
PLACAGE ET REVÊTEMENT
Finition de surface	Or en immersion, 75%
Le masque de soudure s'applique à :	Couche supérieure
Couleur du masque de soudure :	Le noir
Type de masque de soudure :	Kuangshun
CONTOURS/COUPE	Routage
MARQUAGE
Côté de la légende du composant	Couche supérieure
Couleur de la légende des composants	Blanc
Nom ou logo du fabricant :	N / A
PASSANT PAR	Trou traversant plaqué (PTH), taille minimale 0,5 mm.
INDICE D'INFLAMMABILITÉ	94V-0
TOLÉRANCE DIMENSIONNELLE
Dimension de contour :	0,0059"
Placage de planche :	0.0029"
Tolérance de forage :	0.002"
TEST	100% Test électrique avant expédition
TYPE D'ŒUVRE À FOURNIR	fichier de courrier électronique, Gerber RS-274-X, PCBDOC, etc.
ZONE DE SERVICE	Dans le monde entier, globalement.

AutrePCB Disponible Mmatériel

FR-4 Tg>135, Haute Tg>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A etc.)

Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, etc.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC etc.

Rogers TMM4, TMM10, Kappa 438 etc.

PTFE F4B (DK2.2, DK2.65, DK2.85, DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2 )

Taconic TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A, RF-60TC, RF-35A2 etc.

AD450, AD600, TC350 etc.

Nelco N4000, N9350, N9240

PCB à noyau métallique, matériau 1W/MK-3W/MK

Circuit imprimé souple

APTITUDE

2500-3000 types chaque mois.

ZONE DE SERVICE

Amérique du Nord, Océanie, Asie du Sud-Est, Europe de l'Est, Afrique, Amérique latine, Europe de l'Ouest et du Sud, Europe du Nord, Asie centrale et du Sud, Moyen-Orient.
