Carte PCB à haute fréquence de PTFE sur DK2.2 LA carte PCB bon marché de la double couche rf PTFE pour des coupleurs

Carte PCB à haute fréquence de PTFE sur DK2.2 LA carte PCB bon marché de la double couche rf PTFE pour des coupleurs

  • Carte PCB à haute fréquence de PTFE sur DK2.2 LA carte PCB bon marché de la double couche rf PTFE pour des coupleurs
  • Carte PCB à haute fréquence de PTFE sur DK2.2 LA carte PCB bon marché de la double couche rf PTFE pour des coupleurs
Carte PCB à haute fréquence de PTFE sur DK2.2 LA carte PCB bon marché de la double couche rf PTFE pour des coupleurs
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng Technologies Limited
Certification: UL
Numéro de modèle: BIC-0010-V0.49
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: USD 9.99-99.99
Détails d'emballage: Vide
Délai de livraison: 10 JOURS OUVRABLES
Conditions de paiement: T/T, Western Union
Capacité d'approvisionnement: 50000 morceaux par mois
Contact
Description de produit détaillée
Nombre de couches: 2 En verre époxy: PTFE F4B
Aluminium final: 1 once Taille finale de carte PCB: 1,0 millimètres ±10%
Finition extérieure: OSP Couleur de masque de soudure: NON
Couleur de légende composante: NON Essai: Expédition antérieure d'essai électrique de 100%

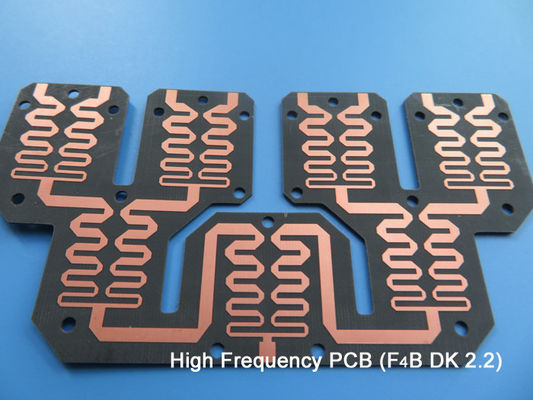

Carte PCB à haute fréquence de PTFE sur DK2.2 LA carte PCB bon marché de la double couche rf PTFE pour des coupleurs

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)



Le polytétrafluoroéthylène (abréviation PTFE), généralement connu sous le nom de « roi de plastique », est un composé de polymère fait de tétrafluoroéthylène par polymérisation. Il a l'excellente stabilité chimique, résistance à la corrosion, scellant, lubrification et non-viscosité élevée, isolation électrique et bonne résistance vieillissante. Utilisé en tant que construction du plastique, il peut être transformé en tube de PTFE, tige, ceinture, plat, film et ainsi de suite. Généralement il a employé dans des conditions de haute performance des tuyaux, des conteneurs, des pompes, des valves aussi bien que du radar anticorrosion, le matériel de transmission à haute fréquence, appareil de radio.



Carte PCB à haute fréquence de PTFE sur DK2.2 LA carte PCB bon marché de la double couche rf PTFE pour des coupleurs 0



Le polytétrafluoroéthylène (F4, PTFE) a une série d'excellente représentation :

1. résistance à hautes températures : la température à long terme d'utilisation 200~260 degrés de Celsius.

2. résistance de basse température : encore doux à -100 degrés de Celsius ;

3. résistance à la corrosion : aqua regia résistant et tous dissolvants organiques ;

4. résistance de climat : la meilleure vie vieillissante en plastiques ;

5. lubrification élevée : avec le plus petit coefficient de frottement en plastiques (0,04) ;

6. Non visqueux : avec la tension superficielle minimale en matériaux solides sans adhérer à toute substance ;

7. non-toxique : avec l'inertie physiologique ;

8. les excellentes propriétés électriques, idéales pour la classe de C des isolants, une couche épaisse de pile de journal peuvent bloquer 1500 V de haute tension ;

9. plus lisse que la glace.



F4 BM-1/2 est stratifié par l'immobilisation du tissu en verre verni avec de la résine de téflon, selon la formulation scientifique et le processus strict de technologie. Ce produit profite quelques par rapport aux sériesde F4 B dans la représentation électrique (l'éventail de constante diélectrique, de tangente diélectrique inférieure de l'angle de pertes, de plus grande résistance, et de plus de stabilité de représentation)



Aux fréquences de rf et micro-ondes, la constante diélectrique des matériaux de PTFE est aussi basse que 3,5 ou ci-dessous, qui garde le signal fort pendant la transmission à travers la carte PCB, les rendant idéaux pour surmonter la limitation à grande vitesse de FR-4.



Carte PCB à haute fréquence de PTFE sur DK2.2 LA carte PCB bon marché de la double couche rf PTFE pour des coupleurs 1



Notre capacité de carte PCB

Matériel de carte PCB : La fibre de verre a enduit PTFE
Code : F4BM-1/2(sériesdefamille)
Constante diélectrique : 2,2, 2,55, 2,65, 3,0 et 3,5
Compte de couche : 1 couche, 2 couches et multicouche
Poids de cuivre : 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Épaisseur de carte PCB : 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
Taille de carte PCB : ≤400mm X 500mm
Masque de soudure : Etc. vert, noir, bleu, jaune, rouge.
Finition extérieure : Cuivre nu, HASL, ENIG, argent, OSP, etc.



Caractéristiques de carte PCB

TAILLE DE CARTE PCB 100 x 100mm=1PCS
TYPE DE CONSEIL Le double a dégrossi carte PCB
Nombre de couches 2 couches
Composants extérieurs de bâti OUI
Par des composants de trou NON
EMPILEMENT DE COUCHE cuivre ------- couche SUPÉRIEURE de 35um (1 once) +plate
PTFE F4B DK 2,2
cuivre ------- 35um (1oz) + couche de BOT de plat
TECHNOLOGIE
Trace et espace minimum : mil 10 mils/10
Trous minimum/maximum : 0,4 millimètres/0,4 millimètres
Nombre de différents trous : 1
Nombre de forages : 1
Nombre de fentes fraisées : 0
Nombre de coupes-circuit internes : 0
Contrôle d'impédance : non
Nombre de doigt d'or : 0
MATÉRIEL DE CONSEIL
En verre époxy : PTFE F4B DK 2,2
Aluminium final externe : 1oz
Aluminium final interne : NON-DÉTERMINÉ
Taille finale de carte PCB : 1,0 millimètres ±10%
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure OSP
Soudez le masque pour s'appliquer à : non
Couleur de masque de soudure : non
Type de masque de soudure : non
CONTOUR/CUTTING Cheminement
INSCRIPTION
Côté de légende composante NON
Couleur de légende composante NON
Fabricant Name ou logo : Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged
PAR L'INTERMÉDIAIRE DE Non-plaqué par le trou (PTH), taille minimum 0.4mm.
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059"
Électrodéposition de conseil : 0,0029"
Tolérance de perceuse : 0,002"
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.



Propriétés électriques de F4B PTFE

Nom Condition d'essai Unité Valeur
Densité État normal g/ cm3 2,1|2,35
Absorption d'humidité Immersion dans l'eau distillée de 20±2℃ pendant 24 heures % ≤0.02
Température de fonctionnement Chambre haute-basse de la température -50℃~+260℃
Conduction thermique   W/m/k 0,8
CTE (typique) 0~100℃ (εr : 2.1~2.3) ppm/℃ 25(x)
34(y)
252(z)
CTE (typique) 0~100℃ (εr : 2.3~2.9) ppm/℃ 14(x)
21(y)
173(z)
CTE (typique) 0~100℃ (εr : 2.9~3.5) ppm/℃ 12(x)
15(y)
95(z)
Facteur de rétrécissement 2 heures en eau bouillante % 0,0002
Résistivité extérieure C.C 500V État normal M·Ω ≥1×104
Humidité et température constantes ≥1×103
Résistivité volumique État normal MΩ.cm ≥1×106
Humidité et température constantes ≥1×105
Pin Resistance C.C 500V État normal ≥1×105
Humidité et température constantes ≥1×103
Résistance diélectrique extérieure État normal d=1mm (Kv/mm) ≥1.2
Humidité et température constantes ≥1.1
Constante diélectrique 10GHZ εr 2,20, 2,55, 2,65, 3,0, 3,5
(±2%)
Facteur de dissipation 10GHZ tgδ 2,2 ≤7×10-4
2,55|2,65 ≤1×10-3
3,0|3,5 ≤1.5×10-3

Carte PCB à haute fréquence de PTFE sur DK2.2 LA carte PCB bon marché de la double couche rf PTFE pour des coupleurs 2
