Lieu d'origine: | La Chine |
Nom de marque: | Bicheng Technologies Limited |
Certification: | UL |
Numéro de modèle: | BIC-0014-V0.56 |
Quantité de commande min: | 1 |
---|---|
Prix: | USD 2.99-9.99 PER PIECE |
Détails d'emballage: | Vide |
Délai de livraison: | 10 JOURS OUVRABLES |
Conditions de paiement: | T/T, Western Union |
Capacité d'approvisionnement: | 45000 morceaux par mois |
Nombre de couches: | 2 | En verre époxy: | Rogers 5870 |
---|---|---|---|
Fleuret final: | 1 once | Taille finale de carte PCB: | 0,3mm ±10% |
Finition extérieure: | Or d'immersion 0,05 microns au-dessus de nickel 4,4 microns | Couleur de masque de soudure: | NON |
Couleur de légende composante: | NON | Essai: | Expédition antérieure d'essai électrique de 100% |
RogerRT/Duroid 5870 10mil 0.254mm PCB haute fréquence pour les antennes à large bande de la compagnie aérienne commerciale

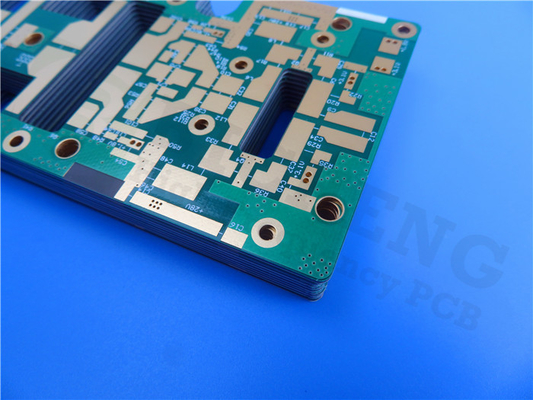

(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres affichés sont juste pour référence)
Le matériau haute fréquence Rogers RT/duroid 5870 est un composite de PTFE renforcé de microfibres de verre conçu pour les applications exigeantes de circuits microbande et microruban.L'uniformité exceptionnelle de la constante diélectrique résulte de ses microfibres orientées de manière aléatoire.La constante diélectrique du RT/duroid 5870 est uniforme d'un panneau à l'autre et est constante sur une large plage de fréquences.Son faible facteur de dissipation étend l'utilité du RT/duroid 5870 à la bande Ku et au-dessus.Les matériaux RT/duroid 5870 sont facilement coupés, cisaillés et usinés pour former.Ils résistent à tous les solvants et réactifs, chauds ou froids, normalement utilisés dans la gravure des circuits imprimés ou dans le placage des bords et des trous.
Les applications typiques sont les antennes haut débit des compagnies aériennes commerciales, les circuits microruban, les circuits microbande, les applications à ondes millimétriques, les systèmes radar militaires, les systèmes de guidage de missiles et les antennes radio numériques point à point, etc.
PCB Sspécifications
TAILLE DE LA CIRCUIT IMPRIMÉ | 100x68mm=1up |
TYPE DE CARTE | PCB double face |
Nombre de couches | 2 couches |
Composants de montage en surface | OUI |
Composants de trou traversant | NON |
EMPILAGE DES COUCHES | cuivre ------- 35um (1 oz) + couche supérieure de plaque |
RT/duroïde 5870 0,254 mm | |
Cuivre ------- 35um(1oz) + plaque BOT Layer | |
TECHNOLOGIE | |
Trace et espace minimum : | 8,8 mil / 10,5 mil |
Trous minimaux / maximaux : | Non |
Nombre de trous différents : | Non |
Nombre de trous de perçage : | Non |
Nombre de fentes fraisées : | 0 |
Nombre de découpes internes : | 0 |
Contrôle d'impédance : | Non |
Nombre de doigts d'or : | 0 |
MATÉRIEL DE CARTE | |
Verre époxy : | RT/duroïde 5870 0,254 mm |
Feuille finale externe : | 1 once |
Feuille finale interne : | N / A |
Hauteur finale du PCB : | 0,3mm ±0,1 |
PLACAGE ET REVÊTEMENT | |
Finition de surface | OSP |
Le masque de soudure s'applique à : | N / A |
Couleur du masque de soudure : | N / A |
Type de masque de soudure : | N / A |
CONTOURS/COUPE | Routage |
MARQUAGE | |
Côté de la légende du composant | N / A |
Couleur de la légende des composants | N / A |
Nom ou logo du fabricant : | N / A |
VIA | NON |
INDICE D'INFLAMMABILITÉ | Homologation UL 94-V0 MIN. |
TOLÉRANCE DIMENSIONNELLE | |
Dimension de contour : | 0,0059" |
Placage de planche : | 0,0029" |
Tolérance de forage : | 0.002" |
TEST | 100% Test électrique avant expédition |
TYPE D'ŒUVRE À FOURNIR | fichier de courrier électronique, Gerber RS-274-X, PCBDOC, etc. |
ZONE DE SERVICE | Dans le monde entier, globalement. |
Fiche technique de Rogers RT/duroid 5870
RT/duroid 5870 Valeur typique | ||||||
Propriété | RT/duroïde 5870 | Direction | Unités | Condition | Méthode d'essai | |
Constante diélectrique, εProcessus | 2.33 2,33 ± 0,02 spéc. |
Z | N / A | C24/23/50 C24/23/50 |
1MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
Constante diélectrique,εDesign | 2.33 | Z | N / A | 8 GHz à 40 GHz | Méthode de longueur de phase différentielle | |
Facteur de dissipation,tanδ | 0,0005 0,0012 |
Z | N / A | C24/23/50 C24/23/50 |
1MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
Coefficient thermique de ε | -115 | Z | ppm/℃ | -50℃à 150℃ | IPC-TM-650 2.5.5.5 | |
Résistivité volumique | 2 x 107 | Z | Mohmcm | C/96/35/90 | ASTM D 257 | |
Résistivité de surface | 3 × 107 | Z | Mohm | C/96/35/90 | ASTM D 257 | |
Chaleur spécifique | 0,96(0,23) | N / A | j/g/k (cal/g/c) |
N / A | Calculé | |
Module de traction | Essai à 23℃ | Essai à 100℃ | N / A | MPa (kpsi) | UN | ASTM D 638 |
1300(189) | 490(71) | X | ||||
1280(185) | 430(63) | Oui | ||||
Stress ultime | 50(7.3) | 34(4.8) | X | |||
42(6.1) | 34(4.8) | Oui | ||||
Souche ultime | 9.8 | 8.7 | X | % | ||
9.8 | 8.6 | Oui | ||||
Module de compression | 1210(176) | 680(99) | X | MPa (kpsi) | UN | ASTM D 695 |
1360(198) | 860(125) | Oui | ||||
803(120) | 520(76) | Z | ||||
Stress ultime | 30(4.4) | 23(3.4) | X | |||
37(5.3) | 25(3.7) | Oui | ||||
54(7.8) | 37(5.3) | Z | ||||
Souche ultime | 4 | 4.3 | X | % | ||
3.3 | 3.3 | Oui | ||||
8.7 | 8.5 | Z | ||||
Absorption d'humidité | 0,02 | N / A | % | 0.62"(1.6mm) D48/50 | ASTM D 570 | |
Conductivité thermique | 0,22 | Z | W/m/k | 80℃ | ASTM C 518 | |
Coefficient de dilatation thermique | 22 28 173 |
X Oui Z |
ppm/℃ | 0-100℃ | IPC-TM-650 2.4.41 | |
Td | 500 | N / A | ℃ TGA | N / A | ASTM D 3850 | |
Densité | 2.2 | N / A | g/cm3 | N / A | ASTM D 792 | |
Cuivre Peel | 27.2(4.8) | N / A | Pli(N/mm) | Feuille EDC de 1 oz (35 mm) flotteur après soudure |
IPC-TM-650 2.4.8 | |
Inflammabilité | V-0 | N / A | N / A | N / A | UL 94 | |
Compatible avec le processus sans plomb | Oui | N / A | N / A | N / A | N / A |
