TP PCB à haute fréquence
Laminat diélectrique enduit de cuivre composite au micro-ondes - TP
Introduction au projet
Le matériau TP est un matériau thermoplastique à haute fréquence unique dans l'industrie.sans renforcement en fibre de verreLa constante diélectrique peut être réglée avec précision en ajustant le rapport entre la céramique et la résine PPO.et il a d'excellentes performances diélectriques et une grande fiabilité. TP fait référence au matériau de surface lisse sans revêtement en cuivre, TP-1 fait référence au matériau avec revêtement en cuivre d'un côté et TP-2 fait référence au matériau avec revêtement en cuivre des deux côtés.
Caractéristiques
1La constante diélectrique peut être sélectionnée arbitrairement dans la plage de 3 à 25 selon les exigences du circuit, et elle est stable.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2La perte diélectrique est faible et la perte augmente avec l'augmentation de la fréquence, mais le changement n'est pas significatif à 10 GHz.
- La température de fonctionnement à long terme varie de -100°C à +150°C. Il a une excellente résistance aux basses températures.et il peut y avoir des changements importants dans les performances électriques.
- L'épaisseur la plus mince est de 0,5 mm, elle est disponible en différentes épaisseurs et peut être personnalisée.
- Il est résistant aux radiations et a une faible dégazation.
- Matériau idéal pour le Beidou, missile, fusible et antennes miniaturisées.
- L'adhésion entre la feuille de cuivre et le diélectrique est plus fiable que les substrats céramiques avec revêtement sous vide.coupe, la gravure et d'autres méthodes, que les substrats céramiques ne peuvent réaliser.
- Convient pour le traitement des PCB, il peut être traité à l'aide de méthodes adaptées aux matériaux thermoplastiques, ce qui se traduit par un rendement élevé et un coût de traitement réduit par rapport aux substrats céramiques.En raison des caractéristiques du matériau, il n'est généralement pas recommandé pour le traitement des PCB multicouches. Si le traitement des PCB multicouches est requis, des feuilles de collage à basse température doivent être sélectionnées,et la faisabilité doivent être pleinement considérées.
Fiche de données
| Paramètre technique du produit |
Modèles de produits et feuille de données |
| Caractéristiques du produit |
Conditions d'essai |
Unité |
TP TP-1 TP-2 |
| Constante diélectrique |
Lorsque la constante diélectrique est ≤ 11, la condition d'essai est de 10 GHz.
Lorsque la constante diélectrique est > 11, la condition d'essai est de 5 GHz. |
/ |
3.0 ± 0.06 |
40,4 ± 0.09 |
6.0 ± 0.12 |
| 6.15 ± 0.12 |
9.2 ± 0.18 |
90,6 ± 0.19 |
| 10.2 ± 0.2 |
11.0 ± 0.022 |
16.0 ± 0.4 |
| 20.0 ± 0.8 |
22.0 ± 0.88 |
25.0 ± 1.0 |
| La constante diélectrique peut être personnalisée dans la plage de 3,0 à 25. |
| Tolérance constante diélectrique |
Constante diélectrique3.0Je ne sais pas.11.0 |
/ |
± 2% |
| Constante diélectrique11.1Je ne sais pas.16.0 |
/ |
± 2,5% |
| Constante diélectrique16.1Je ne sais pas.25.0 |
/ |
± 4% |
| Tangente de perte |
La perte TangEn 3.0 ¢9.5 |
10 GHz |
/ |
0.0010 |
| La perte TangEn 9.6 ¢ 11.0 |
10 GHz |
/ |
0.0012 |
| Loss Tangen = 11.1 ¢16.0 |
5 GHz |
/ |
0.0015 |
| Loss Tangen = 16.1 ¢ 25.0 |
5 GHz |
/ |
0.0020Je ne sais pas.0.0025 |
| Coefficient de température constante diélectrique |
Constante diélectrique3.0Je ne sais pas.9.5 |
-55 à 150 °C |
PPM/°C |
- 50 ans. |
| Composés diélectriquesn 9.6 ¢16.0 |
-55 à 150 °C |
PPM/°C |
- Quarante |
| Constance diélectriqueT16.1 ¢ 25.0 |
-55 à 150 °C |
PPM/°C |
- 55 ans |
| Résistance à la pellicule |
1 OZ État normal |
N/mm |
> 0,6 |
| 1 OZ après le test d'humidité AC |
N/mm |
> 0,4 |
| Résistance au volume |
État normal à 500 V |
MΩ.cm |
> 1 × 109 |
| Résistance de surface |
État normal à 500 V |
MΩ |
> 1 × 107 |
Coefficient de dilatation thermique
(XY Z) |
Constance diélectriquet 3.00 ¢4.40 |
-55 à 150 °C |
PPM/°C |
60,60,70 |
| Constance diélectriquet 4.60 ¢6.15 |
-55 à 150 °C |
PPM/°C |
50,50,60 |
| Constance diélectriquet 6.16 ¢ 11.0 |
-55 à 150 °C |
PPM/°C |
40,40,55 |
| Constance diélectriqueT11.1 ¢16.0 |
-55 à 150 °C |
PPM/°C |
40,40,50 |
| Constance diélectriqueT16.1 ¢ 25.0 |
-55 à 150 °C |
PPM/°C |
35,35,40 |
| Absorption de l'eau |
20 ± 2°C, 24 heures |
% |
≤ 001 |
| Température de fonctionnement à long terme |
Chambre à haute et basse température |
°C |
- 100 à 150 °C |
| Composition du matériau |
Éther de polyphénylène, céramique, associé à une feuille de cuivre ED. |
| Les données de densité et de conductivité thermique pour les matériaux ayant des constantes diélectriques différentes sont les suivantes: |
| Caractéristiques du produit |
Unité |
Constante diélectrique |
| 3.0 |
4.4 |
6.0 |
6.15 |
9.6 |
10.2 |
11.0 |
16.0 |
20.0 |
22.0 |
25.0 |
| Densité |
g/cm3 |
1.69 |
1.89 |
2.1 |
2.12 |
2.26 |
2.33 |
2.40 |
2.76 |
2.73 |
2.77 |
2.94 |
| Conductivité thermique |
Les États membres doivent respecter les dispositions suivantes en ce qui concerne les droits de douane: |
0.40 |
0.44 |
0.55 |
0.55 |
0.65 |
0.67 |
0.70 |
0.80 |
0.85 |
0.90 |
1.0 |
Notre capacité en PCB (série TP)
| Capacité des PCB (série TP) |
| Matériau du PCB: |
Éther de polyphényléne, céramique |
| Désignation (série TP) |
Nom |
DK |
DF |
| TP300 |
3.0 ± 0.06 |
0.0010 |
| TP440 |
40,4 ± 0.09 |
0.0010 |
| TP600 |
6.0 ± 0.12 |
0.0010 |
| TP615 |
6.15 ± 0.12 |
0.0010 |
| TP920 |
9.2 ± 0.18 |
0.0010 |
| TP960 |
90,6 ± 0.2 |
0.0011 |
| TP1020 |
10.2 ± 0.2 |
0.0011 |
| TP1100 |
11.0 ± 0.22 |
0.0011 |
| TP1600 |
16.0 ± 0.32 |
0.0015 |
| TP2000 |
20.0 ± 0.4 |
0.0020 |
| TP2200 |
22.0 ± 0.44 |
0.0022 |
| TP2500 |
25.0 ± 0.5 |
0.0025 |
| Nombre de couches: |
PCB à une face et à deux faces |
| Poids en cuivre: |
1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur diélectrique (épaisseur diélectrique ou épaisseur globale) |
0Pour les autres types d'équipements, voir les instructions suivantes: |
| Taille des PCB: |
≤ 150 mm x 220 mm |
| Masque de soudure: |
Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: |
Le cuivre nu, le HASL, l'ENIG, l'argent par immersion, l'étain par immersion, l'OSP, l'or pur, l'ENEPIG, etc. |

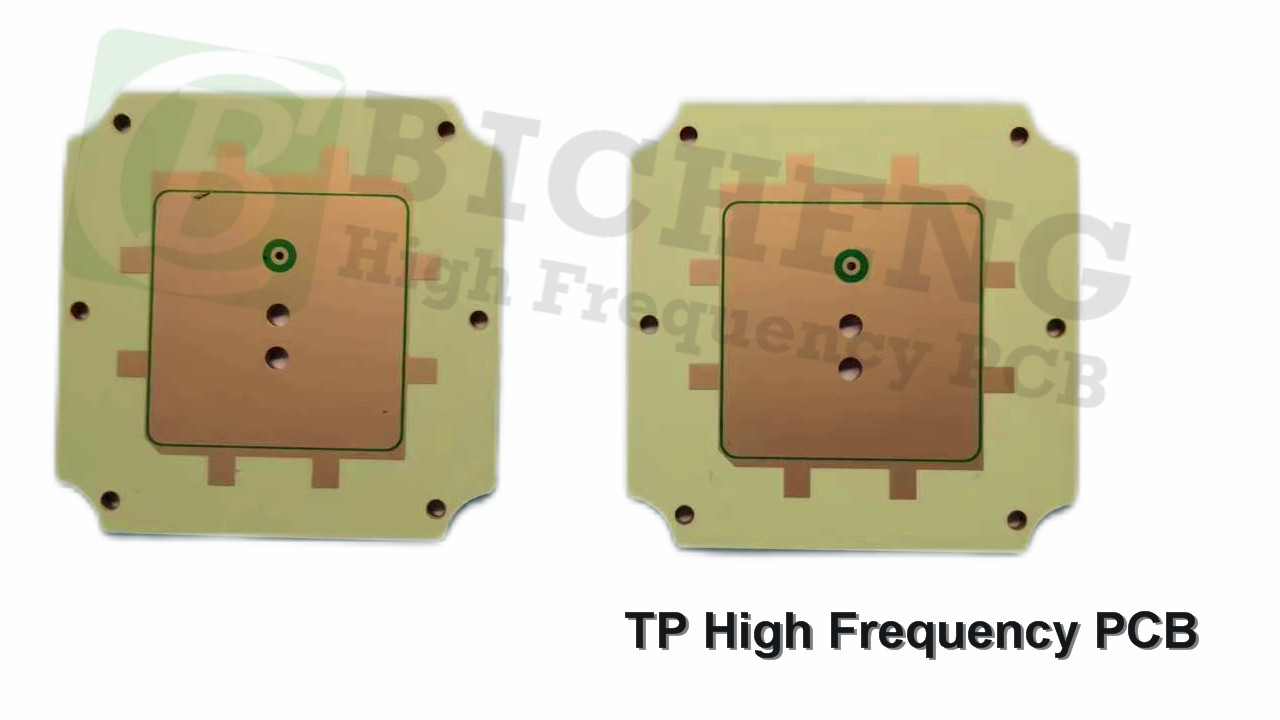

Un PCB TP et ses applications
Sur l'écran, vous pouvez voir un PCB haute fréquence TP de 1,5 mm avec revêtement OSP (conservateur de soudurabilité organique).systèmes de lancement de missiles, fusibles et antennes miniaturisées.
Une dernière remarque
Le matériau ne convient pas à l'essai thermique à 260 °C et ne peut pas être soudé à l'onde.La soudure par reflux n'est généralement pas recommandéeSi la soudure par reflux est effectuée, la température de réglage maximale ne doit pas dépasser 200°C et la faisabilité et la stabilité doivent être pleinement prises en considération.
