Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Bicheng Technologies Limited
Certification: UL
Numéro de modèle: BIC-0167-V6.1
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: USD2.99-7.99 Per Piece
Détails d'emballage: Vide
Délai de livraison: 5-6 jours ouvrables
Conditions de paiement: T/T, Paypal
Capacité d'approvisionnement: 45000 morceaux par mois
Contact
Description de produit détaillée
En verre époxy: RF-60TC Taille finale de carte PCB: 0,8 millimètres ±0.1mm
Aluminium final externe: 1,0 onces Finition extérieure: Or d'immersion
Couleur de masque de soudure: Noir Couleur de légende composante: Blanc
ESSAI: Expédition antérieure d'essai électrique de 100%

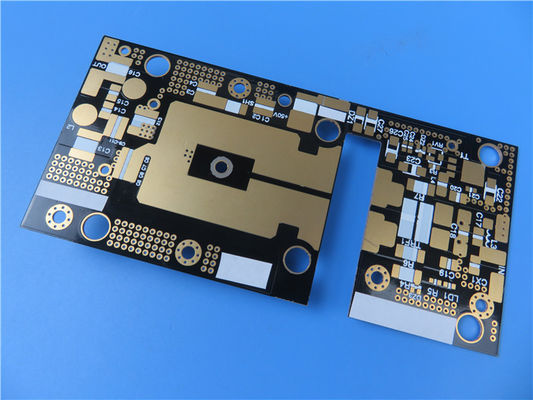

Le double à haute fréquence de la carte PCB 30mil 0.762mm de RF-60TC a dégrossi carte PCB de rf avec de l'or noir d'immersion de revêtement de masque de soudure

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)



Introduction générale

C'est un type de carte PCB de haute fréquence de conduction thermique a fait sur RF-60TC taconique, qui est conçu pour fournir une plus basse température de fonctionnement dans des applications de puissance élevée, un meilleur gain et une efficacité par dissipation thermique diélectrique améliorée et pour abaisser exceptionnellement des pertes diélectriques. Cette carte est de doubles couches avec le cuivre 1oz de finition. Le masque de soudure et le recouvrement de silkscreen sont sur la couche supérieure. Sur la couche inférieure est entièrement de cuivre couvert de l'or d'immersion comme fonction de bouclier. Il est 0.8mm épais et 50 conseils sont emballés sous vide pour l'expédition.



Applications :

Amplificateur de puissance élevée

Antennes miniaturisées (lecteur de GPS/CORRECTION/RFID)

Filtres, coupleurs, diviseurs

Satellites



Caractéristiques de carte PCB

TAILLE DE CARTE PCB 122 x 67mm=1up
TYPE DE CONSEIL Le double a dégrossi carte PCB
Nombre de couches 2 couches
Composants extérieurs de bâti OUI
Par des composants de trou NON
EMPILEMENT DE COUCHE cuivre ------- couche SUPÉRIEURE de 17um (0,5 onces) +plate
RF-60TC 0.762mm
cuivre ------- 17um (0,5 onces) + couche de BOT de plat
TECHNOLOGIE
Trace et espace minimum : mil 7,0 mils/6,0
Trous minimum/maximum : 0,4 millimètres/0,4 millimètres
Nombre de différents trous : 1
Nombre de forages : 6
Nombre de fentes fraisées : 1
Nombre de coupes-circuit internes : 1
Contrôle d'impédance : non
Nombre de doigt d'or : 0
MATÉRIEL DE CONSEIL
En verre époxy : RF-60TC 0.762mm
Aluminium final externe : 1,0 onces
Aluminium final interne : NON-DÉTERMINÉ
Taille finale de carte PCB : 0,8 millimètres ±0.1
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure Or d'immersion, 20%
Soudez le masque pour s'appliquer à : Couche supérieure
Couleur de masque de soudure : Noir
Type de masque de soudure : Kuangshun
CONTOUR/CUTTING Cheminement
INSCRIPTION
Côté de légende composante Couche supérieure
Couleur de légende composante Blanc
Fabricant Name ou logo : NON-DÉTERMINÉ
PAR L'INTERMÉDIAIRE DE Plaqué par le trou (PTH), taille minimum 0.4mm.
ESTIMATION DE FLAMIBILITY 94V-0
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059"
Électrodéposition de conseil : 0,0029"
Tolérance de perceuse : 0,002"
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.



Le double à haute fréquence de la carte PCB 30mil 0.762mm de RF-60TC a dégrossi carte PCB de rf avec de l'or noir d'immersion de revêtement de masque de soudure 0



L'autre matériel disponible de carte PCB de rf

FR-4 Tg>135, haut Tg>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A etc.)

Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, etc.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC etc.

Rogers TMM4, TMM10, Kappa 438 etc.

PTFE F4B DK2.2, DK2.65

TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35, RF-35A2, RF-35TC, TLF-35, RF-60A, RF-45, TRF-45 taconiques etc.

AD450, AD600, AD1000, TC350 etc.

Carte PCB de noyau en métal, matériel 1W/MK-3W/MK

Carte PCB flexible

Megtron 6 (M6) R-5775G



Services de carte PCB

Prototypes de carte PCB

Production de masse de masse

Carte PCB à simple face

Le double a dégrossi carte PCB

Carte PCB multicouche jusqu'à 32 couches

Carte PCB de cuivre lourde

Carte PCB hybride

L'impédance a commandé la carte PCB

Par l'intermédiaire de en la carte PCB de protection

Carte PCB de la rangée de grille de boule (BGA)

Abat-jour par l'intermédiaire de carte PCB

Trous de fraise, demi trou, trou de presse-ajustement

La livraison rapide du revirement (QTA)

Aucune quantité d'ordre minimum (MOQ)

Service porte-à-porte d'expédition



CAPACITÉ

2500-3000 types chaque mois.



AIRE DE SERVICE

Asiatique de l'Amérique du Nord, d'Océanie, d'Asie du Sud-Est, de l'Europe de l'Est, de l'Afrique, de l'Amérique latine, occidental et de l'Europe du Sud, de l'Europe du Nord, central et du sud, Moyen-Orient.
