La carte PCB hybride de la carte PCB multicouche à haute fréquence hybride 6-Layer a fait sur 12mil 0.305mm RO4003C et FR-4

Nombre De Pièces:	1
Prix:	USD 9.99-99.99
Emballage Standard:	Vide
Période De Livraison:	10 JOURS OUVRABLES
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	50000 morceaux par mois

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng Technologies Limited

Certification

Numéro de modèle

BIC-83-V1.23

Nombre de couches:

4 couches, 6 couches, type multicouche et hybride (mélangé)

En verre époxy:

RO4350B Rogers

Aluminium final:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Taille finale de carte PCB:

1.0-5.0mm

Finition extérieure:

Cuivre nu, HASL, ENIG, argent, OSP, etc.

Couleur de masque de soudure:

Etc. vert, noir, bleu, jaune, rouge.

Couleur de légende composante:

Etc. vert, noir, bleu, jaune, rouge.

Essai:

Expédition antérieure d'essai électrique de 100%

Quantité de commande min:

Prix:

USD 9.99-99.99

Détails d'emballage:

Délai de livraison:

10 JOURS OUVRABLES

Conditions de paiement:

Capacité d'approvisionnement:

50000 morceaux par mois

Description du produit

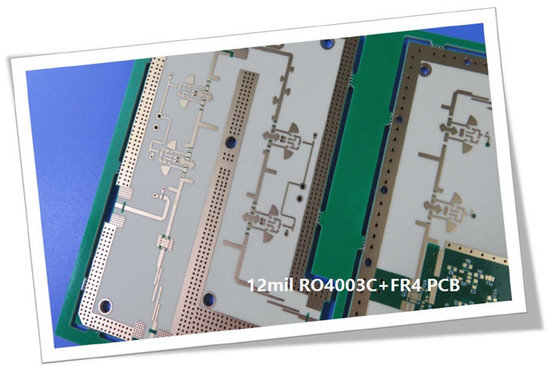

La carte PCB hybride de la carte PCB multicouche à haute fréquence hybride 6-Layer a fait sur 12mil 0.305mm RO4003C et FR-4

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Bonjour chacun,

Salutations chaudes !

Aujourd'hui nous présentons un type de carte PCB de 6 couches rf établie sur 12mil RO4003C et FR-4. Ce conseil est employé pour l'antenne de satellite. Après le dessin est l'empilement du conseil.

La carte PCB hybride de la carte PCB multicouche à haute fréquence hybride 6-Layer a fait sur 12mil 0.305mm RO4003C et FR-4 0

Le visionnement de l'empilement, le noyau 12mil est sur la couche supérieure et il joue principalement les rôles d'une couche de signal. Le noyau a fixé l'épaisseur qui est très importante pour la longueur électrique des lignes de rf sur la carte. Les couches de repos sont le matériel FR-4 en verre époxyde avec l'épaisseur semblable avec RO4003C.

Les spécifications détaillées sont comme suit.

Matière première : 12mil 0.305mm RO4003C+ Tg170 FR-4

Constante diélectrique : 3.38+/-0.05

Compte de couche : 6 couches

Par l'intermédiaire du type : Par des trous

Format : 105mm x 80mm = 1 types = 1 morceau

Finition extérieure : Or d'immersion

Poids de cuivre : Couche externe 35μm/couche intérieure de 18μm

Masque/légende de soudure : Vert/blanc

Taille finale de carte PCB : 1,4 millimètres

D'autres : L'impédance a commandé la carte PCB

Norme : Classe 2 d'IPC 6012

Emballage : 20 panneaux sont emballés pour l'expédition.

Délai d'exécution : 10 jours ouvrables

Durée de conservation : 6 mois

La carte PCB hybride de la carte PCB multicouche à haute fréquence hybride 6-Layer a fait sur 12mil 0.305mm RO4003C et FR-4 1

Actuellement, les matériaux pressants mélangés mûrs sont comme suit :

RO4350B + FR4 ;

RO4003C + FR4 ;

F4B + FR4 ;

RT/duroid 5880 + RO4350B

RT/duroid 5880 + FR4

Merci de votre lecture. Vous êtes bienvenu pour nous contacter pour vos enquêtes de carte PCB de rf.

Annexe : Notre capacité 2022 de carte PCB

Paramètre	Valeur
Comptes de couche	1-32
Matériel de substrat	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210 ; RT/Duriod 5880 ; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438 ; TLF-35 ; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45 ; TLX-0, TLX-6, TLX-7, TLX-8 ; TLX-9, TLY-3, TLY-5 ; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2) ; AD450, AD600, AD1000, TC350 ; Nelco N4000, N9350, N9240 ; FR-4 (haut Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 haut CTI>600V ; Polyimide, ANIMAL FAMILIER ; Noyau etc. en métal.
Taille maximum	Essai volant : 900600mm, essai 460380mm, aucun essai 1100*600mm de montage
Tolérance d'ensemble de conseil	±0.0059 » (0.15mm)
Épaisseur de carte PCB	0,0157" - 0,3937" (0.40mm--10.00mm)
Tolérance d'épaisseur (T≥0.8mm)	±8%
Tolérance d'épaisseur (t<0.8mm)	±10%
Épaisseur de couche d'isolation	0,00295" - 0,1969" (0.075mm--5.00mm)
Voie minimum	0,003" (0.075mm)
L'espace minimum	0,003" (0.075mm)
Épaisseur de cuivre externe	35µm--420µm (1oz-12oz)
Épaisseur de cuivre intérieure	17µm--350µm (0.5oz - 10oz)
Forage (mécanique)	0,0059" - 0,25" (0.15mm--6.35mm)
Trou de finition (mécanique)	0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (mécanique)	0,00295" (0.075mm)
Enregistrement (mécanique)	0,00197" (0.05mm)
Allongement	12:1
Type de masque de soudure	LPI
Min Soldermask Bridge	0,00315" (0.08mm)
Min Soldermask Clearance	0,00197" (0.05mm)
Prise par l'intermédiaire de diamètre	0,0098" - 0,0236" (0.25mm--0.60mm)
Tolérance de contrôle d'impédance	±10%
Finition extérieure	HASL, HASL SI, l'ENIG, étain d'immersion, argent d'immersion, OSP, doigt d'or, etc. plaqué par or pur.
