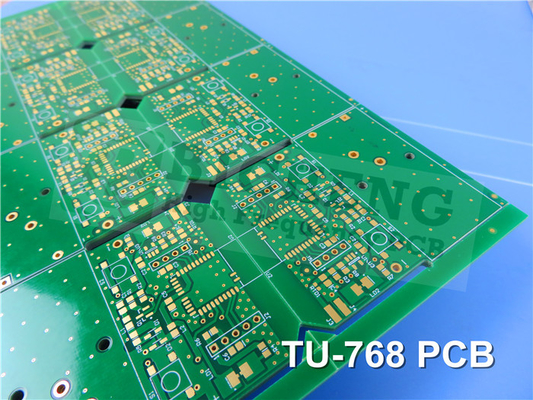

Tu-768 PCB 2 couches d'or à immersion de 0,8 mm

Tu-768 PCB 2 couches d'or à immersion de 0,8 mm

Nombre De Pièces: 1
Prix: USD 2.99-5.99 PER PIECE
Emballage Standard: Vide
Période De Livraison: 5-6 jours ouvrables
Méthode De Paiement: T/T, Western Union
Capacité D'approvisionnement: 45000 morceaux par mois
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng Enterprise
Certification
UL
Numéro de modèle
BIC-0251-V2.51
Nombre de couches:
Carte PCB à simple face
En verre époxy:
Polyimide 0,1 mm, FPC
Feuille finale:
1 oz
Taille finale de carte PCB:
0.1 mm ± 10%
Finition de surface:
Nickel au bain chaud au-dessus d'or d'immersion (l'ENIG) (1 nickel de µ » plus de 100 » de µ)
Couleur du masque de soudure:
Jaune
Couleur de légende composante:
Blanc
Le test:
Expédition antérieure d'essai électrique de 100%
Quantité de commande min:
1
Prix:
USD 2.99-5.99 PER PIECE
Détails d'emballage:
Vide
Délai de livraison:
5-6 jours ouvrables
Conditions de paiement:
T/T, Western Union
Capacité d'approvisionnement:
45000 morceaux par mois
Description du produit

TU-768: Débloquer le potentiel du stratifié à haute Tg et à haute fiabilité thermique


Bienvenue dans le monde de TU-768, un stratifié exceptionnel à haute Tg et haute fiabilité thermique offert par Taiwan Union, conçu pour répondre aux exigences des applications électroniques de pointe,Tu-768, ainsi que son prépuce TU-768P, offre des performances inégalées en termes de stabilité thermique, résistance chimique et fiabilité.Nous allons explorer les caractéristiques remarquables, les avantages, l'empilement des PCB, les détails de construction et les applications typiques du TU-768.



Dévoilant la puissance du TU-768:
Les stratifiés/préparations TU-768 et TU-768P sont fabriqués à l'aide de verre E tissé de haute qualité recouvert d'un système de résine époxy avancé.Cette puissante combinaison confère aux stratifiés des caractéristiques de blocage des rayons UV et une compatibilité parfaite avec les processus d'inspection optique automatisée (AOI)Examinons les caractéristiques et les avantages exceptionnels qui distinguent le TU-768.



Caractéristiques extraordinaires:

  • Constante diélectrique (Dk): le TU-768 possède une impressionnante Dk de 4,3 à 10 GHz, assurant une transmission de signal robuste et une perte de signal minimale, même dans les applications à haute fréquence.
  • Facteur de dissipation: Avec un facteur de dissipation incroyablement bas de 0,0023 à 10 GHz, le TU-768 maximise l'efficacité énergétique et facilite la propagation du signal sans heurts,contribuant à des performances supérieures du système.
  • Coefficient d'expansion thermique (CTE): le TU-768 présente une plage d'expansion thermique précise de 11 à 15 ppm/°C sur les axes x et y,garantissant une stabilité dimensionnelle exceptionnelle et atténuant le risque de défaillances induites par des contraintes thermiques.
  • Fiabilité thermique inégalée: le TU-768 est spécialement conçu pour résister à des cycles thermiques sévères et à des travaux d'assemblage exigeants, offrant une stabilité thermique inégalée.Il présente une Tg remarquable (température de transition en verre) de 180°C, assurant une fiabilité sans compromis même dans des conditions de température élevée.
  • Impressionnante résistance aux produits chimiques et à l'humidité: le TU-768 présente une résistance exceptionnelle aux produits chimiques et à l'humidité, garantissant l'intégrité et la fiabilité du PCB,même dans les environnements les plus difficiles.
  • Compatibilité transparente et fluorescence: le TU-768 est entièrement compatible avec les procédés sans plomb, ce qui en fait un excellent choix pour les pratiques de fabrication respectueuses de l'environnement.sa caractéristique de fluorescence permet une inspection sans effort à l'aide de systèmes d'inspection optique automatisés (AOI).



Les bienfaits:

  • Coefficient supérieur d'expansion thermique (CTE): le CTE du TU-768 est méticuleusement adapté à celui du cuivre, réduisant considérablement le risque de stress thermique et garantissant une intégrité solide de la soudure.
  • Propriété anti-CAF efficace: le TU-768 présente une résistance exceptionnelle à la filamentation anodique conductrice (CAF), ce qui améliore la fiabilité à long terme du PCB, en particulier dans les environnements humides.
  • Résistance chimique et thermique inégalée: les propriétés exceptionnelles de résistance chimique et thermique du stratifié renforcent l'intégrité et les performances du PCB, assurant ainsi sa longévité et sa durabilité.
  • Intégrité optimale du signal: avec sa faible perte diélectrique et ses propriétés électriques stables, le TU-768 maintient une excellente intégrité du signal, garantissant une transmission de données fiable et précise.



Détails de l'empilement et de la construction des PCB:
Pour un PCB rigide à deux couches utilisant le TU-768, l'empilement recommandé est le suivant:

  • Couche de cuivre 1: 35 μm
  • Le noyau du TU-768: 0,76 mm
  • Couche de cuivre 2: 35 μm



Les détails de construction comprennent des spécifications vitales telles que les dimensions du panneau, l'espace minimum, la taille du trou, l'épaisseur de la finition, le poids du cuivre, l'épaisseur du revêtement, la finition de la surface,couleurs écran de soie, les couleurs des masques de soudure, et l'inclusion de tests électriques.



Débloquer le potentiel: Applications typiques:

  • Le TU-768 trouve de larges applications dans diverses industries, notamment:
  • L'électronique grand public: la fiabilité thermique exceptionnelle du stratifié et sa résistance aux produits chimiques le rendent parfaitement adapté aux smartphones, tablettes et autres appareils électroniques portables.
  • Serveur et poste de travail: le TU-768 assure des performances fiables dans des environnements de serveur et de poste de travail à haute température, garantissant un fonctionnement ininterrompu et une efficacité accrue du système.
  • Automobile: avec sa stabilité thermique et sa résistance à l'humidité exceptionnelles, le TU-768 s'avère très adapté aux applications automobiles,y compris les unités de commande électronique (ECU) et les systèmes d'infotainment.


Le TU-768 de Taiwan Union représente le sommet du stratifié à haute Tg et à haute fiabilité thermique, méticuleusement conçu pour répondre aux exigences strictes des applications électroniques avancées.Ses caractéristiques exceptionnellesEn intégrant le TU-768 dans vos circuits imprimés, vous débloquez un monde de performances fiables,stabilité thermique, et fonctionnalité durable.
