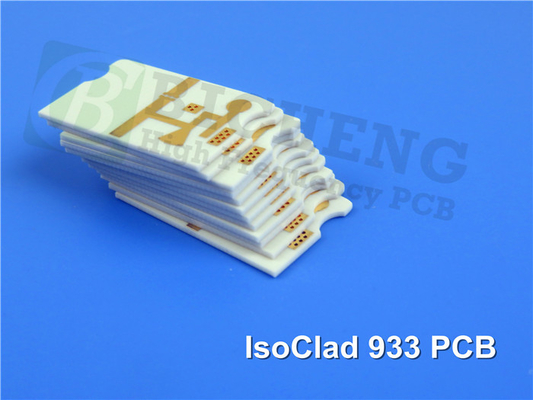

IsoClad 933 PCB à 2 couches d'épaisseur de 15 mil avec or immersion

Débloquer le potentiel des PCB à haute fréquence IsoClad 933

Les stratifiés IsoClad 933 de Rogers sont un ajout novateur au domaine des substrats de PCB, offrant un composite en fibre de verre/PTFE non tissé offrant des performances et une flexibilité inégalées.Ces stratifiés sont conçus pour des applications nécessitant une compatibilité, grâce à leur renforcement non tissé qui les distingue des matériaux traditionnels.IsoClad 933 exploite des fibres aléatoires plus longues et un procédé de fabrication exclusif pour assurer une stabilité dimensionnelle exceptionnelle et une résistance mécanique accrue, ce qui en fait un choix privilégié pour les conceptions électroniques les plus exigeantes.

Doté d'une constante diélectrique (DK) de 2,33 à 10 GHz/23°C et d'un faible facteur de dissipation de 0,0016 à la même fréquence et à la même température, l'IsoClad 933 offre des performances impressionnantes.En plus, le stratifié offre une résistance à l'écaillage forte de 10 lb. par pouce, une faible absorption d'eau de 0,05% et des niveaux minimaux de dégazage (0,03% TML, 0 CVCM, 0,02% WVR), soulignant sa fiabilité et sa qualité.Avec une excellente homogénéité et stabilité de DK sur toutes les fréquences, l'IsoClad 933 assure un circuit cohérent et de haute performance.

Dans un empilement de PCB rigide à deux couches, IsoClad 933 sert de matériau de base entre les couches de cuivre, avec des détails de construction précis, y compris les exigences minimales en matière de trace/espace, de taille des trous,et spécifications de carton finiLe PCB est soumis à des tests rigoureux, y compris un test électrique à 100% avant expédition, garantissant des normes de qualité et de performance supérieures.135 plaquettes au total, et 76 voies, les PCB IsoClad 933 excellent dans diverses applications telles que les antennes conformes, les circuits stripline et microstrip, les systèmes de guidage et les systèmes de radar / guerre électronique.

En conclusion, les circuits imprimés haute fréquence IsoClad 933 offrent une porte d'entrée vers des performances, une fiabilité et une polyvalence inégalées en matière de conception électronique.IsoClad 933 est une pierre angulaire pour les circuits de nouvelle générationAméliorez vos conceptions avec IsoClad 933 et ouvrez un monde de possibilités en ingénierie électronique.
