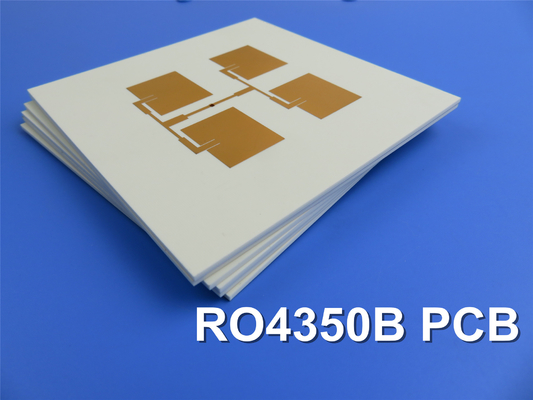

Rogers RO4350B PCB à haute fréquence à 2 couches 4mil avec ENEPIG

Utiliser la puissance des PCB à haute fréquence RO4350B

Plongez dans le monde de la technologie de pointe avec les PCB haute fréquence Rogers RO4350B, un changeur de jeu dans le domaine de la conception électronique avancée.Ces stratifiés de pointe offrent des performances électriques inégalées, semblables à celles du PTFE ou du verre tissé.Les matériaux RO4350B se distinguent par leur contrôle précis de la constante diélectrique (Dk), leur faible perte,et rentabilité par rapport aux stratifiés micro-ondes classiques, ce qui en fait un choix privilégié pour les conceptions RF à haute puissance et les dispositifs actifs.

Débloquer le potentiel de RO4350B:
RO4350B possède des spécifications techniques impressionnantes, dont une constante diélectrique de DK 3,48 +/- 0,05 à 10 GHz/23°C, un facteur de dissipation minuscule de 0,0037 à la même fréquence et à la même température,avec une conductivité thermique de 0.69 W/m/°K. Son coefficient de dilatation thermique (CTE) reflète celui du cuivre, assurant une stabilité dimensionnelle exceptionnelle et une qualité fiable du revêtement à travers le trou.Avec une valeur robuste de Tg supérieure à 280°C et une absorption minimale d'eau de 00,06%, les matériaux RO4350B offrent des performances et une longévité inégalées.

Fabrication de PCB avec précision:
Dans le domaine de la construction de PCB, un PCB rigide à deux couches utilisant RO4350B comporte des couches de cuivre de 35 μm chacune, encapsulant un noyau RO4350B de 0,102 mm (4 mil).22 mmL'épaisseur de la planche finie est de 0,2 mm, couplée à une 1 oz (1.5 ml) de plaque de bois.4 mils) poids de Cu sur les couches extérieures et une épaisseur de 20 μm via le revêtement, assure des performances et une durabilité robustes. Le PCB est décoré d'une finition de surface ENEPIG, sans sérigraphie supérieure et inférieure ou masques de soudure,et subit un test électrique rigoureux à 100% avant expédition, garantissant une qualité sans compromis.

Applications et portée mondiale:
Les PCB RO4350B trouvent leur niche dans une myriade d'industries, des antennes de stations de base cellulaires et des amplificateurs de puissance aux systèmes de radar automobile et aux LNB pour les satellites de diffusion directe.Avec une présence mondiale et le respect des normes de qualité IPC-Classe-2, RO4350B PCB sont l'incarnation de l'excellence dans la conception électronique, répondant aux divers besoins des applications électroniques modernes.

En bref, les PCB haute fréquence Rogers RO4350B incarnent l'innovation, la fiabilité et les performances dans le paysage dynamique de la conception électronique.et l'accessibilité mondiale, les stratifiés RO4350B permettent aux concepteurs de redéfinir les limites de la conception électronique à haute fréquence et de propulser les progrès technologiques dans les industries.Adopter le potentiel transformateur de RO4350B pour des solutions électroniques de pointe qui dépassent les exigences strictes des applications contemporaines.
