Maximiser les performances avec les PCB haute fréquence Rogers RO4730G3: un guide complet

Maximiser les performances avec les PCB haute fréquence Rogers RO4730G3: un guide complet

Introduction au projet

Q: Quel rôle jouent les PCB haute fréquence dans les appareils électroniques, et pourquoi Rogers RO4730G3 est-il un matériau remarquable dans ce domaine?
R: Les PCB à haute fréquence sont essentiels pour une transmission efficace des signaux dans diverses applications.Rogers RO4730G3 est un stratifié à base d'hydrocarbures/céramique/vidre tissé de qualité antenne qui offre une alternative rentable aux matériaux traditionnels, ce qui en fait un choix polyvalent et fiable pour optimiser les performances et l'efficacité des coûts.

Caractéristiques du Rogers RO4730G3

Q: Quelles sont les caractéristiques clés qui font de Rogers RO4730G3 un matériau PCB haute fréquence?
A: Dk de 3,0 +/- 0,05 à 10 GHz

Facteur de dissipation de 0,0028 à 10 GHz
Coefficient thermique de Dk de 34 ppm/°C
Conductivité thermique de 0,45 W/mk
Tg élevé (> 280 °C)
TEC faible sur l'axe Z (< 30 ppm/°C)
Environnemental (conforme à la directive RoHS)

Avantages du projet Rogers RO4730G3

Q: Comment les avantages de Rogers RO4730G3 contribuent-ils à améliorer les performances des PCB à haute fréquence?
A: diélectrique à faible perte avec feuille de profil bas pour une perte réduite de PIM et d'insertion

Remplisseur unique/microsphères fermées pour des propriétés de faible densité et de faible poids
Tg élevé et CTE bas sur l'axe Z pour une flexibilité accrue de la conception et une compatibilité de l'assemblage automatisé
Système/remplisseur de résine thermodurcissable spécialement conçu pour une fabrication facile et des performances de circuit constantes

Le stockage et la construction de PCB

Q: Quels sont les détails typiques de l'empilement et de la construction des PCB utilisant Rogers RO4730G3?

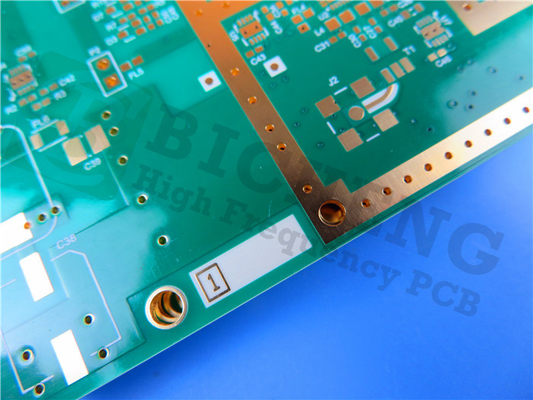

A: PCB rigide à deux couches avec noyau Rogers RO4730G3

Dimensions du tableau: 88,2 mm x 66,47 mm
Trace minimale/Espace: 4/4 millilitres
Épaisseur du panneau fini: 0,8 mm
Finition de surface: or d'immersion au nickel sans électro (ENIG)
Norme de qualité: Classe IPC-2

Applications typiques

Q: Dans quelles applications les PCB haute fréquence Rogers RO4730G3 peuvent-ils être efficacement utilisés?
R: Rogers RO4730G3 est largement utilisé dans diverses industries,avec des applications telles que les antennes de stations de base cellulaires présentant ses performances et sa fiabilité exceptionnelles dans des environnements exigeants à haute fréquence.

Conclusion

En exploitant les capacités des circuits imprimés haute fréquence Rogers RO4730G3, les concepteurs et les fabricants peuvent obtenir des performances et une fiabilité optimales dans leurs appareils électroniques,ouvrir la voie à des solutions innovantes dans les applications à haute fréquenceCe matériau polyvalent offre une option de haute qualité et rentable pour répondre aux exigences strictes des conceptions électroniques modernes.
