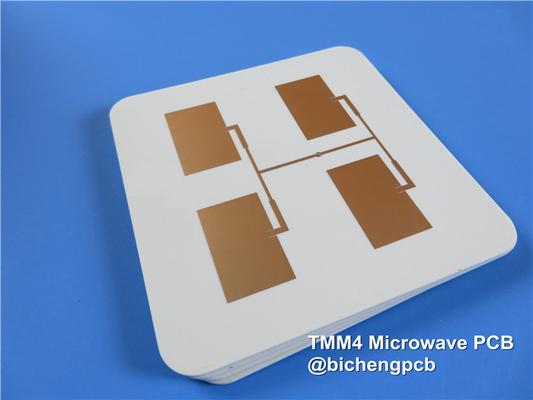

Rogers TMM4 PCB à haute fréquence à 2 couches 30 mil avec or immersion

Q: Qu'est-ce qui distingue les PCB TMM4 Rogers dans la conception de circuits à haute fréquence?
R: Les PCB TMM4 de Rogers sont un composite unique composé de céramique, d'hydrocarbures et de polymère thermodurcissable qui combine les avantages des stratifiés céramiques et traditionnels en PTFE. Avec une constante diélectrique de 4.50+/0.045 et un facteur de dissipation de 0,0020 à 10 GHz, les PCB TMM4 offrent une intégrité et une fiabilité exceptionnelles du signal pour les applications en bande et en micro-bande.

Q: Quelles sont les principales caractéristiques des PCB Rogers TMM4?
R: Les PCB Rogers TMM4 présentent un coefficient thermique Dk de 15 ppm/°K, une conductivité thermique de 0,7 W/mk et une température de décomposition (Td) de 425 °C TGA.ils ont un faible taux d'absorption de l'humidité de 0.07%-0.18% et une constante diélectrique qui correspond à l'expansion thermique du cuivre, ce qui les rend idéales pour des applications de haute performance.

Q: Quels sont les avantages de l'utilisation des PCB Rogers TMM4?
R: Les avantages de l'utilisation de PCB TMM4 Rogers comprennent des propriétés mécaniques qui résistent à la glissade et au flux de froid, ce qui les rend adaptés à des applications de haute fiabilité.Ils sont également résistants aux produits chimiquesEn outre, la base en résine thermodurcissable permet une liaison fiable du fil et une fiabilité élevée des trous enduits.

Q: Quelle est la construction et l'empilement des PCB Rogers TMM4?
R: Les circuits imprimés Rogers TMM4 sont constitués d'un circuit imprimé rigide à deux couches avec une épaisseur de noyau Rogers TMM4 de 0,762 mm (30 mil) et des couches de cuivre de 35 μm. Les dimensions de la carte finie sont de 192 mm x 115 mm,d'une épaisseur minimale de 5/7 mils et d'une épaisseur de revêtement Via de 20 μmLa finition de surface est en or immersion et le masque de soudure supérieur est vert.

Q: Dans quelles applications les PCB Rogers TMM4 sont-ils couramment utilisés?
R: Les PCB TMM4 Rogers sont fréquemment utilisés dans les circuits RF et micro-ondes, les amplificateurs de puissance, les filtres, les systèmes de communication par satellite, les antennes des systèmes de positionnement global, les antennes de patch,et testeurs de pucesLeur polyvalence et leur fiabilité les rendent bien adaptés à un large éventail d'applications à haute fréquence.

Q: Quelles normes et spécifications les PCB Rogers TMM4 respectent-ils?
R: Les circuits imprimés Rogers TMM4 répondent aux normes IPC-Class-2 et sont disponibles dans le monde entier.assurer une qualité et des performances cohérentes pour les conceptions de circuits à haute fréquence.
