NT1duroïde 6035HTC PCB 2 couches 10 mil épaisseur

Introduction au projet
Le PCB RT/duroid 6035HTC est une solution de pointe fabriquée à partir de matériaux de circuits haute fréquence de Rogers RT/duroid 6035HTC.Ce PCB établit une nouvelle norme en matière de performances et de fiabilité pour les applications RF et micro-ondes à haute puissance.

Principales caractéristiques et avantages

• Constante diélectrique (DK) de 3,5 +/- 0,05 à 10 GHz/23°C pour une transmission précise du signal
• Facteur de dissipation ultra-faible de 0,0013 à 10 GHz/23°C minimise la perte de signal
• Coefficient thermique de la constante diélectrique de -66 ppm/°C assure des performances stables dans les variations de température
• Un taux d'absorption de l'humidité de 0,06% améliore la durabilité
• La conductivité thermique impressionnante de 1,44 W/m/K à 80°C facilite une dissipation de chaleur efficace
• Les valeurs du coefficient d'expansion thermique (CTE) assurent une stabilité dimensionnelle

Détails de construction et de conception

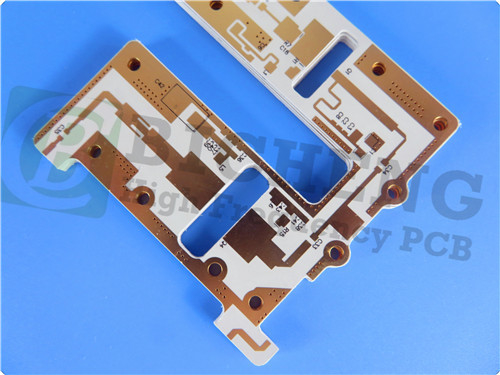

Le RT/duroïde 6035HTC PCB présente une conception rigide à 2 couches avec une couche de cuivre 1 et une couche de cuivre 2 mesurant chacune 35 μm. Le noyau RT/duroïde 6035HTC de 0,254 mm (10 mil) assure des performances élevées.Les dimensions du panneau de 54 mm x 76 mm permettent des applications polyvalentes.

Les spécifications

• Trace minimale/Espace: 4/4 millilitres
• Taille minimale du trou: 0,2 mm
• Épaisseur du panneau fini: 0,3 mm
• Poids de Cu fini: 1 oz (1,4 mil) couches extérieures
• Épaisseur de revêtement: 20 μm
• Finition de surface: argent de plongée
• Le haut en sérigraphie: blanc
• Masque de soudure supérieur: vert
• Test électrique effectué à 100% avant expédition

Informations complémentaires
Le PCB RT/duroïde 6035HTC comprend 11 composants, 40 plaquettes, 23 plaquettes à travers-trous et 17 plaquettes SMT supérieures.assurer un routage et une connectivité transparents des signaux pour diverses applications.

Applications
Idéal pour les applications RF et micro-ondes de haute puissance telles que les amplificateurs, les couples, les filtres et les diviseurs de puissance, le PCB RT/duroïde 6035HTC offre des performances, une fiabilité et une efficacité inégalées.

Informations de contact
Pour toute question technique et conseils d'experts sur l'intégration du PCB RT/duroïde 6035HTC dans vos projets, contactez Sally auLes résultats de l'enquête ont été publiés dans les journaux de l'UE.Élevez vos applications RF et micro-ondes de haute puissance avec la précision et les performances du PCB RT/duroïde 6035HTC.
