Présentation des stratifiés PCB haute performance F4BM220

Présentation des stratifiés PCB haute performance F4BM220

Les stratifiés PCB F4BM220 de Wangling sont conçus pour offrir des performances électriques et une fiabilité exceptionnelles pour un large éventail d'applications à haute fréquence.Ces stratifiés de pointe sont le résultat de notre formulation scientifique et de processus de fabrication précis., ce qui les rend un choix supérieur aux produits étrangers similaires.

Principales caractéristiques des stratifiés F4BM220:

• Constante diélectrique (Dk) de 2,2 ± 0,04 à 10 GHz, fournissant une excellente intégrité du signal
• Facteur de dissipation extrêmement faible de 0,001 à 10 GHz pour une perte de signal minimale
• Stabilité dimensionnelle exceptionnelle avec une TEC faible de 25 ppm/°C (axe x), 34 ppm/°C (axe y) et 240 ppm/°C (axe z)
• Caractéristiques thermiques robustes avec un coefficient thermique de Dk à -142 ppm/°C (-55°C à 150°C)
• Absorption d'humidité ≤ 0,08% pour des performances fiables dans des environnements humides
• Classification de l'inflammabilité UL-94 V0 pour une sécurité accrue

Ces propriétés exceptionnelles font des stratifiés F4BM220 un choix idéal pour un large éventail d'applications à haute fréquence, notamment:

• Systèmes à micro-ondes, RF et radar
• autres appareils pour la fabrication de lampes et de lampes de poche
• Réseaux d'alimentation pour antennes sensibles aux phases et antennes à réseau phasé
• Équipement de communication par satellite
• Antennes de stations de base

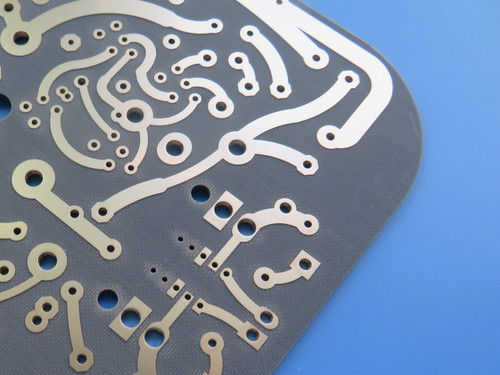

Les stratifiés F4BM220 sont disponibles dans une construction de PCB rigide à deux couches, avec une taille de carte de 130,5 mm x 103 mm (± 0,15 mm) et une épaisseur de 1,7 mm. Les PCB présentent une trace minimale de 4/6 mil / espace,La taille minimale du trou est de 0,3 mm et le poids du cuivre est de 1 oz (1,4 mils) sur les couches extérieures avec une épaisseur de 20 μm par revêtement.assurant une excellente soudabilité et une résistance à la corrosion.

Que vous travailliez sur des systèmes de micro-ondes, RF ou radar de pointe, ou toute autre application à haute fréquence, les stratifiés F4BM220 de Wangling offrent les performances et la fiabilité dont vous avez besoin.Contactez-nous aujourd'hui pour en savoir plus sur la façon dont ces matériaux PCB avancés peuvent bénéficier à votre projet.
