Tirer parti de la puissance du TRF-45 pour les conceptions RF haute performance

Dans le monde en constante évolution de l'électronique haute fréquence, le choix du matériau de la carte de circuit imprimé (PCB) peut faire toute la différence en termes de performances et de fiabilité de vos conceptions. Un matériau qui gagne du terrain auprès des ingénieurs RF est le TRF-45 de Taconic – un stratifié à faibles pertes et thermiquement stable avec des capacités exceptionnelles.

Plongeons-nous dans les détails techniques et explorons comment le TRF-45 peut améliorer votre prochain projet RF.

Construction robuste et propriétés sur mesure

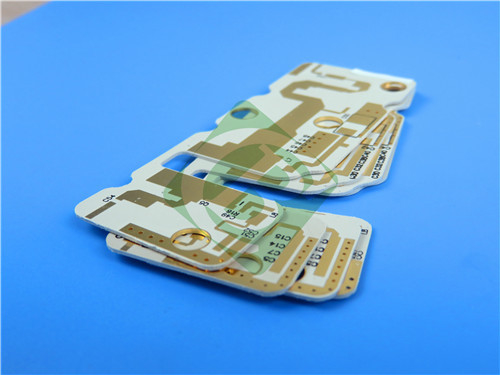

Ce PCB rigide double face est doté d'un matériau de base TRF-45 avec les spécifications clés suivantes :

1. Dimensions de la carte : 50 mm x 50 mm, avec une tolérance serrée de ±0,15 mm
2. Tracé/espace minimum : 4/5 mils
3. Taille de trou minimale : 0,3 mm
4. Épaisseur de la carte finie : 0,9 mm
5. Poids du cuivre : 1 oz (1,4 mils) sur les couches externes
6. Épaisseur du placage des vias : 20 μm
7. Finition de surface : Or par immersion au nickel chimique (ENIG)

L'empilage à 2 couches est constitué du matériau de base TRF-45 avec des couches de cuivre de 35 μm, offrant une base robuste et stable sur le plan dimensionnel pour les circuits haute fréquence.

Performances électriques exceptionnelles
Le matériau TRF-45 est conçu pour exceller dans les applications RF et hyperfréquences, avec les caractéristiques électriques exceptionnelles suivantes :

1. Constante diélectrique stable (Dk) de 4,5 ± 0,15 à 10 GHz
2. Facteur de dissipation faible de 0,0035 à 10 GHz
3. Absorption d'humidité de seulement 0,06 %

Ces propriétés permettent aux concepteurs d'obtenir un contrôle précis de l'impédance, de minimiser les problèmes d'intégrité du signal et de maintenir des performances constantes sur une large plage de températures et de fréquences.

Fiabilité thermique et mécanique
En plus de ses prouesses électriques, le TRF-45 possède également des propriétés thermiques et mécaniques impressionnantes :

Coefficient de dilatation thermique (CTE) :

1. Axe X : 9 ppm/°C
2. Axe Y : 9 ppm/°C
3. Axe Z : 40 ppm/°C (50 °C à 150 °C)
4. Conductivité thermique : 0,43 W/mK
5. Indice d'inflammabilité : UL 94-V0

Cette combinaison d'un faible CTE, d'une conductivité thermique élevée et d'une excellente stabilité dimensionnelle garantit que vos circuits haute fréquence peuvent résister aux rigueurs de la fabrication et fonctionner de manière fiable dans des environnements exigeants.

Applications polyvalentes
Grâce à ses performances RF exceptionnelles et à sa construction robuste, le TRF-45 est bien adapté à une variété d'applications haute fréquence, notamment :

1. Antennes radio satellite
2. Antennes RFID
3. Antennes GPS

Autres systèmes de communication sans fil
En tirant parti des capacités du TRF-45, les ingénieurs peuvent repousser les limites de l'optimisation de la taille, du poids et de la puissance tout en maintenant l'intégrité de leurs conceptions.

Pour en savoir plus sur la façon dont le TRF-45 peut bénéficier à votre prochain projet RF, n'hésitez pas à contacter notre équipe d'experts techniques. Nous sommes là pour vous aider à exploiter la puissance de ce matériau de PCB innovant.
