Substrat RF TMM10 conçu pour circuits imprimés monocouches, double couche, multicouches et hybrides
  • Nom
  • Nom
  • Nom

Substrat RF TMM10 conçu pour circuits imprimés monocouches, double couche, multicouches et hybrides

Nombre De Pièces: 1PCS
Prix: 0.99-99USD/PCS
Emballage Standard: Packing
Période De Livraison: 2-10 working days
Méthode De Paiement: T/T, Paypal
Capacité D'approvisionnement: 50000pcs
Les informations détaillées
Description du produit
Les informations détaillées
Place of Origin
China
Nom de marque
Rogers
Certification
ISO9001
Model Number
TMM10
Pcb Layer:
1-28layers
Through Hole Technology:
Yes
Silkscreen Color:
White
Thickness:
0.2-3.2mm
Min Line Width:
5mil
Board Thk:
1.0MM
Minimum Hole Size:
0.2 mm
Maximum Board Size:
18
Solder Mask Color:
Green
Layer:
6
Assembly Option:
yes
Impedance Control:
50 ohm
Color:
White,yellow,green,blue...
Copper Weight:
0.5-3oz
Origin:
China
Minimum Order Quantity:
1PCS
Prix:
0.99-99USD/PCS
Packaging Details:
Packing
Delivery Time:
2-10 working days
Payment Terms:
T/T, Paypal
Supply Ability:
50000pcs
Description du produit

Quels circuits imprimés faisons-nous? (21)

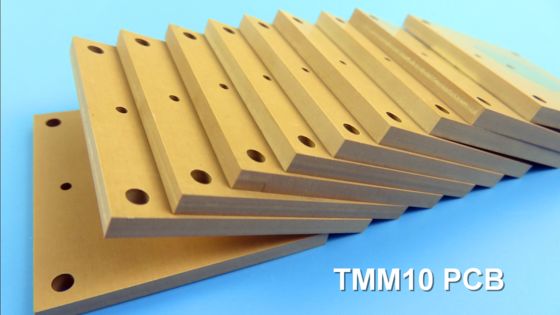

TMM10 PCB à haute fréquence



Introduction au projet

Les matériaux à micro-ondes thermodurcissables Rogers TMM10 sont des composites en polymère thermodurcissable en céramique conçus pour des applications à bande et microbande de haute fiabilité.



Il combine les avantages des substrats en PTFE et en céramique sans être limité par leurs propriétés mécaniques et leurs techniques de production.



Substrat RF TMM10 conçu pour circuits imprimés monocouches, double couche, multicouches et hybrides 0



Caractéristiques



Le TMM10 présente une constante diélectrique (Dk) de 9,20 +/-.23, permettant des conceptions plus compactes et offrant la possibilité de miniaturisation.



Avec un facteur de dissipation de 0,0022 à 10 GHz, TMM10 minimise la perte de signal pour des performances efficaces.



Son coefficient thermique Dk de -38 ppm/°K améliore la stabilité dans les variations de température.



Le coefficient de dilatation thermique est de 21 ppm/°K sur les axes X et Y, de 20 ppm/°K sur la direction Z, le CTE en cuivre assorti permet de produire un revêtement à travers les trous de haute fiabilité,et de faibles valeurs de rétrécissement par gravure.



En outre, la conductivité thermique du TMM10 est de 0,76 W/mK, soit environ le double de celle des stratifiés traditionnels en PTFE/céramique, ce qui facilite l'élimination de la chaleur.



Le TMM10 offre des propriétés mécaniques qui résistent efficacement à la glissade et au flux de froid, assurant une stabilité à long terme dans diverses applications.

Substrat RF TMM10 conçu pour circuits imprimés monocouches, double couche, multicouches et hybrides 1



Capacité des PCB

Matériau du PCB: Composites en polymères céramiques, hydrocarbures et thermodurcissables
Nom: Le numéro TMM10
Constante diélectrique: 9.20 ± 0.23
Nombre de couches: PCB monocouche, double couche, multicouche, hybride
Poids en cuivre: 1 oz (35 μm), 2 oz (70 μm)
Épaisseur du PCB: Les émissions de dioxyde de carbone sont des émissions de dioxyde de carbone produites par des procédés chimiques ou chimiques.35 mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm)
Taille des PCB: ≤ 400 mm x 500 mm
Masque de soudure: Vert, noir, bleu, jaune, rouge, etc.
Finition de surface: Le cuivre nu, le HASL, l'ENIG, l'argent par immersion, l'étain par immersion, l'ENEPIG, l'or pur, l'OSP, etc.

Chez Bicheng, nous sommes fiers de nos capacités de fabrication avancées pour les stratifiés TMM10, offrant un large éventail d'options pour répondre aux diverses exigences du projet.



Nous sommes en mesure de vous fournir des circuits imprimés monocouche, double couche, multicouche et hybride, assurant ainsi la flexibilité et la personnalisation pour diverses applications.



Des poids en cuivre de 1 oz (35 μm) et 2 oz (70 μm) sont disponibles pour répondre à différents besoins de performance.



Les options d'épaisseur de PCB vont de 15 mil (0,381 mm) à une impressionnante 500 mil (12,70 mm), ce qui nous permet de prendre en charge à la fois des conceptions compactes et robustes.



Notre capacité de taille de PCB s'étend jusqu'à 400 mm x 500 mm, ce qui nous rend bien équipés pour des projets plus importants.



Nous offrons une variété de couleurs de masque de soudure, y compris le vert, noir, bleu, jaune et rouge, ainsi que plusieurs finitions de surface telles que le cuivre nu, HASL, ENIG, l'immersion argent, l'immersion étain, ENEPIG,de l'or pur, et OSP.



Applications

Le PCB TMM10 est couramment utilisé dans diverses applications, y compris les testeurs de puces, les polariseurs diélectriques, les systèmes de communication par satellite, les antennes GPS et les antennes de patch, etc.



Merci d'avoir regardé, à la prochaine.
