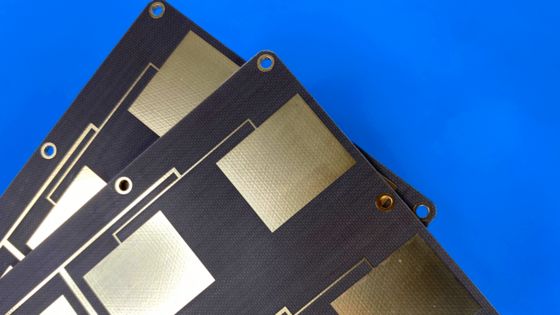

PCB haute fréquence DiClad 870

Introduction

Les stratifiés Rogers DiClad 870 sont des composites à base de PTFE renforcés de fibre de verre tissée qui offrent une constante diélectrique et des facteurs de dissipation plus faibles en utilisant moins de plis de fibre de verre tissée et un rapport plus élevé de teneur en PTFE.

Le renforcement en fibre de verre tissée dans le DiClad 870 offre une plus grande stabilité dimensionnelle que les stratifiés à base de PTFE renforcés de fibre de verre non tissée de constantes diélectriques similaires. Les plis de fibre de verre enduits dans les matériaux DiClad 870 sont alignés dans la même direction.

Caractéristiques

Voici quelques caractéristiques exceptionnelles des matériaux DiClad 870.

Ils présentent une constante diélectrique de 2,33 à la fois à 1 MHz et à 10 GHz, assurant une transmission de signal fiable.

À 10 GHz, ces stratifiés affichent un faible facteur de dissipation de 0,0013, maintenant l'intégrité du signal.

Le DiClad 870 possède une forte résistance au pelage du cuivre de 14 Lbs/in en utilisant une feuille de 35 μm par méthode de test IPC TM-650 2.4.8, assurant une adhérence robuste du cuivre.

Le taux d'absorption d'humidité est exceptionnellement faible à 0,02 %, garantissant la stabilité dans diverses conditions environnementales.

Enfin, le DiClad 870 répond aux normes d'inflammabilité UL 94-V0, assurant une sécurité et une résistance au feu élevées.

Capacité des PCB

Dans cette section, nous allons approfondir les diverses capacités que nous offrons pour vos PCB DiClad 870.

Nos services couvrent une gamme de nombres de couches, de simple face à double face, multicouches et PCB hybrides, permettant une polyvalence dans vos conceptions.

En ce qui concerne l'épaisseur diélectrique, nous proposons des options telles que 31mil (0,787 mm), 93mil (2,286 mm) et 125mil (3,175 mm), répondant aux diverses exigences du projet.

Vous pouvez choisir parmi différents poids de cuivre comme 1oz (35µm) et 2oz (70µm) pour répondre à vos besoins en matière de conductivité.

Avec une taille maximale de PCB de 400 mm X 500 mm, nous offrons amplement d'espace pour vos conceptions, que ce soit pour une seule carte ou plusieurs conceptions au sein d'un seul panneau.

Nos options de masque de soudure incluent une variété de couleurs telles que le vert, le noir, le bleu, le rouge, le jaune, et plus encore, vous permettant de personnaliser vos PCB.

Pour les finitions de surface, nous proposons une gamme de choix, notamment l'or par immersion, HASL, l'argent par immersion, l'étain par immersion, le cuivre nu, OSP, ENEPIG et l'or pur.

Applications

Les PCB DiClad 870 sont fréquemment utilisés dans les applications de filtre, de coupleur et d'amplificateur à faible bruit, où l'uniformité de la constante diélectrique est essentielle. Ils sont également utilisés dans les diviseurs de puissance, les combinateurs et les antennes de station de base, où les faibles pertes sont importantes.

Dans les réseaux d'alimentation radar, les réseaux d'antennes phasées commerciales, les systèmes de guidage et les antennes radio numériques, vous pouvez également trouver la présence de PCB DiClad 870.

Merci d'avoir regardé. Je vous verrai la prochaine fois.
