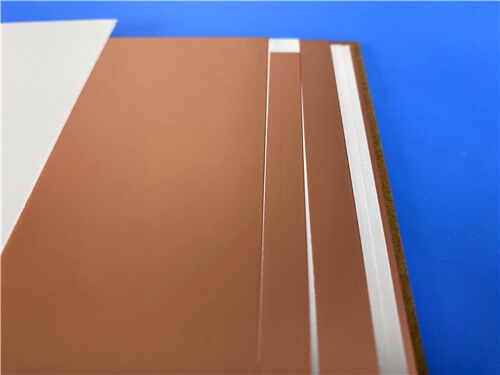

TLX-9 Stratifié Cuivre

Laminat revêtu de cuivre TLX-9: performance équilibrée pour les applications RF et micro-ondes

Taconic présente le TLX-9,un laminat revêtu de cuivre renforcé de PTFE/tissus de verre haute performance conçu pour fournir des propriétés électriques et mécaniques exceptionnelles pour un large éventail d'applications RF et micro-ondesAvec plus de 35 ans d'expérience dans le revêtement de la fibre de verre avec PTFE, Taconic a conçu la série TLX pour fournir aux concepteurs un revêtement fiable,une solution rentable qui équilibre les performances avec la fabrication.

Performance électrique

Le TLX-9 présente une constante diélectrique (Dk) de 2,50 ± 0,04 à 10 GHz, offrant une consistance exceptionnelle et une tolérance étroite qui permet un contrôle d'impédance précis et des conceptions de circuits répétables.Le facteur de dissipation (Df) est impressionnant 0.0019 à 10 GHz, assurant une faible perte de signal dans les applications à large bande.

Les principales propriétés électriques sont les suivantes:

Absorption de l'humidité: < 0,02%, maintenant une performance stable dans des environnements humides

Décomposition diélectrique: > 60 kV, fournissant une solide isolation

Résistance au volume et à la surface: 107 Mohm/cm et 107 Mohm, respectivement

Résistance à l'arc: > 180 secondes, assurant la fiabilité dans des conditions de haute tension

La constante diélectrique du matériau reste stable sur une large plage de fréquences, ce qui le rend approprié pour des applications de la bande L à la bande Ku et au-delà.

Propriétés mécaniques et thermiques

Le TLX-9 offre une excellente résistance mécanique avec une résistance à la flexion supérieure à 23 000 psi (159 N/mm2) longitudinalement et 19 000 psi (131 N/mm2) transversalement.Le coefficient de dilatation thermique (CTE) est de 9 à 12 ppm/°C dans la direction XY et de 130 à 145 ppm/°C dans la direction Z, assurant une stabilité dimensionnelle et une intégrité fiable du trou traversé.

La conductivité thermique est de 0,19 W/m/K, ce qui facilite une dissipation thermique efficace des composants actifs.Le matériau atteint un indice d'inflammabilité UL 94 V-0 et ne présente pratiquement aucune absorption d'humidité pendant les processus de fabrication.

Applications polyvalentes

• Amplificateurs à faible bruit (LNA), convertisseurs à faible bruit (LNB) et convertisseurs à faible bruit (LNC)
• Antennes grand format PCS/PCN
• Amplificateurs à haute puissance
• Composants passifs tels que les couples, les diviseurs et les filtres
• Systèmes de radar et antennes phasées
• Systèmes de communication mobile et équipements d'essai au micro-ondes

Traitement et fabrication

L'un des principaux avantages du TLX-9 est sa compatibilité avec les méthodes de traitement standard en PTFE/fibre de verre tissée.

Tissés, forés et broyés à l'aide d'équipements classiques

Plaqué à l'aide de procédés de plaquage standard à travers-trous

Gravées avec des solutions chimiques courantes

Fabriqués à partir de circuits imprimés à une ou plusieurs couches

La stabilité dimensionnelle du matériau et sa faible absorption de l'humidité assurent des résultats constants tout au long du processus de fabrication.

Configurations standard:

Constante diélectrique: 2,50 ± 0.04

Épaisseur diélectrique: disponible de 0,0050" (0,13mm) à 0,0300" (0,76mm) et ≥0,0310" (≥0,78mm)

Taille du panneau standard: 36" x 48" (914mm x 1220mm)

Couvre en cuivre: cuivre déposé par électrodeposition en poids de 1⁄2 oz (CH), 1 oz (C1) et 2 oz (C2)

Options personnalisées:

Des tailles de panneau supplémentaires sont disponibles, y compris 12 "x 18", 18 "x 24", 24 "x 36" et plus

Panneaux découpés sur demande

Les revêtements alternatifs sont disponibles. Veuillez contacter le service clientèle pour plus de détails.

Certificat de conformité: chaque envoi comporte un certificat de conformité avec les données d'essai réelles, garantissant la traçabilité et l'assurance qualité.

Lignes directrices relatives au stockage et au transport

Pour maintenir les caractéristiques exceptionnelles de qualité et de performance du TLX-9, nous recommandons les protocoles de stockage et de manutention suivants:

Exigences de stockage:

Conserver dans un environnement propre et sec à température ambiante contrôlée (environ 20°C à 25°C)

Maintenir l'humidité relative inférieure à 70%

Conserver dans l'emballage d'origine jusqu'à ce qu'il soit prêt à être utilisé

Évitez les rayons directs du soleil, les gaz corrosifs et les fluctuations de température extrêmes.

Conserver les panneaux à plat pour éviter les déformations

Durée de conservation recommandée: 12 mois dans de bonnes conditions de stockage

Le transport:

Les stratifiés sont emballés avec des matériaux de protection pour empêcher les dommages à la surface

Un emballage sécurisé garantit que les panneaux restent plats et protégés des bords pendant le transport

Configurations d'emballage multiples disponibles pour l'expédition intérieure et internationale

Compétence complète avec les réglementations internationales en matière de transport maritime pour les matériaux électroniques

Comment commander

TLX-9 est ordonné à l'aide d'un système de numérotation de pièces simple. Exemple: TLX-9-0310-CH/CH-18" x 24"

TLX-9: Série de produits et désignation Dk

0310: épaisseur diélectrique (0,0310")

CH/CH: revêtement en cuivre (1⁄2 oz. des deux côtés)

18" x 24": taille du panneau

Pourquoi choisir TLX-9?

Grâce à sa tolérance à Dk, à son faible facteur de dissipation, à ses excellentes propriétés mécaniques et à sa fabrication éprouvée, le TLX-9 représente un produit fiable,une solution de grande valeur pour les applications RF et micro-ondes les plus exigeantesLes décennies d'expérience de Taconic, son empreinte de fabrication mondiale et son engagement envers la qualité garantissent que vous recevrez des matériaux de haute performance cohérents exactement au moment où vous en avez besoin.

Contactez-nous dès aujourd'hui pour discuter de la manière dont le TLX-9 peut répondre à vos besoins spécifiques.
