Carte PCB de la micro-onde TLX-0 2 carte PCB à haute fréquence taconique du DK 2,45 de couche bas 62mil 1.575mm avec de l'argent d'immersion
  • Nom
  • Nom

Carte PCB de la micro-onde TLX-0 2 carte PCB à haute fréquence taconique du DK 2,45 de couche bas 62mil 1.575mm avec de l'argent d'immersion

Nombre De Pièces: 1
Prix: USD 2.99-9.99 PER PIECE
Emballage Standard: Vide
Période De Livraison: 10 JOURS OUVRABLES
Méthode De Paiement: T/T, Western Union
Capacité D'approvisionnement: 45000 morceaux par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng Technologies Limited
Certification
UL
Numéro de modèle
BIC-0028-V0.66
Nombre de couches:
2
En verre époxy:
TLX-0
Aluminium final:
1,0 onces
Taille finale de carte PCB:
1,6 millimètres ±10%
Finition extérieure:
Argent d'immersion
Couleur de masque de soudure:
Vert
Couleur de légende composante:
Blanc
Essai:
Expédition antérieure d'essai électrique de 100%
Quantité de commande min:
1
Prix:
USD 2.99-9.99 PER PIECE
Détails d'emballage:
Vide
Délai de livraison:
10 JOURS OUVRABLES
Conditions de paiement:
T/T, Western Union
Capacité d'approvisionnement:
45000 morceaux par mois
Description du produit

Carte PCB de la micro-onde TLX-0 2 carte PCB à haute fréquence taconique du DK 2,45 de couche bas 62mil 1.575mm avec de l'argent d'immersion

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)



Le télex offre la fiabilité dans un large éventail d'applications de rf. Ce matériel est dû souple à sa cuisinière de 2,45 - de 2,65 DK et à revêtement d'épaisseur et en cuivre disponible. Il convient à de basses conceptions de micro-onde de compte de couche.



Le télex est stratifié de fibre de verre basé par PTFE, il est idéal pour l'usage dans des systèmes de radar, des communications mobiles, l'équipement de test à micro-ondes, des dispositifs de transmission des hyperfréquences et des composants de rf.



Le télex est cheval de labour dans le monde de substrat de micro-onde de rf où la fibre de verre offre le renfort mécanique partout où un substrat éprouve les environnements graves comme : la résistance au fluage pour PCBs s'est boulonnée à un logement que des hauts niveaux de rencontre de vibration pendant le lancement de l'espace, l'exposition à hautes températures dans des modules de moteur, tenue aux rayonnements dans l'espace, antenne pour les navires de guerre qui subissent les environnements extrêmes en mer et un substrat pour les altimètres qui voient un large éventail de températures pendant le vol.

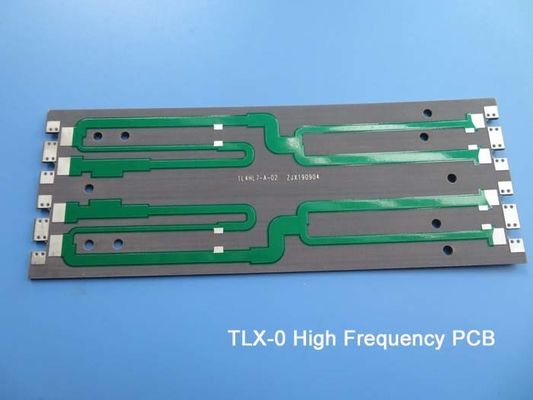

Carte PCB de la micro-onde TLX-0 2 carte PCB à haute fréquence taconique du DK 2,45 de couche bas 62mil 1.575mm avec de l'argent d'immersion 0



Il y a TLX-0 (dk2.45), TLX-9 (dk2.50), TLX-8 (dk2.55), TLX-7 (dk2.60) et de TLX-6 (dk2.65) dans la famille de télex. L'épaisseur diélectrique des gammes TLX-0 de 0.127mm à 6.35mm (5mil-250mil), TLX-9 s'étend de 0.05mm à 6.35mm (2mil - 250mil), TLX-8 s'étend de 0.064mm à 6.35mm (2.5mil à 250mil), TLX-7 s'étend de 0.089mm à 6.35mm (3.5mil - 250mil), TLX-6 s'étend de 0.089mm à 6.35mm (3.5mil à 250mil).



Avantages :

Excellentes propriétés mécaniques et thermiques

Le bas et stable DK

Dimensionnellement stable

Absorption de faible humidité

Estimation de Vo de l'UL 94

Le DK bien controlé

Bas DF

Pour de basses conceptions de micro-onde de compte de couche



Applications :

Antennes

Coupleurs, diviseurs, combinateurs,

Amplificateurs, mélangeurs, filtres

Composants passifs





Caractéristiques de carte PCB

TAILLE DE CARTE PCB 135 x 66mm=1PCS
TYPE DE CONSEIL Le double a dégrossi carte PCB
Nombre de couches 2 couches
Composants extérieurs de bâti OUI
Par des composants de trou NON
EMPILEMENT DE COUCHE cuivre ------- couche SUPÉRIEURE de 35um (1 once) +plate
TLX-0 1.575mm
cuivre ------- 35um (1oz) + couche de BOT de plat
TECHNOLOGIE
Trace et espace minimum : mil 7 mils/7
Trous minimum/maximum : 0.4mm/2.0mm
Nombre de différents trous : NON-DÉTERMINÉ
Nombre de forages : NON-DÉTERMINÉ
Nombre de fentes fraisées : 0
Nombre de coupes-circuit internes : 0
Contrôle d'impédance : non
Nombre de doigt d'or : 0
MATÉRIEL DE CONSEIL
En verre époxy : TLX-0 1.575mm
Aluminium final externe : 1,5 onces
Aluminium final interne : NON-DÉTERMINÉ
Taille finale de carte PCB : 1,6 millimètres ±10%
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure HASL sans plomb
Soudez le masque pour s'appliquer à : Inférieur, minimum 12micron
Couleur de masque de soudure : Vert, PSR-2000GT600D, Taiyo Supplied.
Type de masque de soudure : LPSM
CONTOUR/CUTTING Cheminement
INSCRIPTION
Côté de légende composante Inférieur
Couleur de légende composante Blanc, IJR-4000 MW300, marque de Taiyo
Fabricant Name ou logo : Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged
PAR L'INTERMÉDIAIRE DE NON-DÉTERMINÉ
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059"
Électrodéposition de conseil : 0,0029"
Tolérance de perceuse : 0,002"
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.



Carte PCB de la micro-onde TLX-0 2 carte PCB à haute fréquence taconique du DK 2,45 de couche bas 62mil 1.575mm avec de l'argent d'immersion 0

LE DK TLX-0

Type LE DK
TLY-5A 2,17
TLY-5 2,20
TLY-3 2,33
TLT-0 TLX-0 2,45
TLT-9 TLX-9 2,50
TLT-8 TLX-8 2,55
TLT-7 TLX-7 2,60
TLT-6 TLX-6 2,65
TLE-95 2,95
TLC-27 2,75
TLC-30 RF-30 3,00
TLC-32 3,20
TLF-35 3,50
TLF-35-xxxx-A 3,50
RF-35 RF-35A2 3,50
TRF-41 4,10
TRF-43 4,30
TRF-45 4,50
RF-60A 6,15
CER-10 10
