Stratifié plaqué de cuivre de carte de circuit imprimé à haute fréquence double couche Taconic RF-35TC Low DK3.5 pour micro-ondes RF-35TC PCB avec or par immersion 10mil 0.254mm
ContPerson : Sally Mao
Numéro de téléphone : 86-755-27374847
Je suis désolé. : +8618277967574
| Quantité de commande min : | 1 | Prix : | USD 9.99-99.99 |
|---|---|---|---|
| Détails d'emballage : | Vide | Délai de livraison : | 10 JOURS OUVRABLES |
| Conditions de paiement : | T/T, Western Union | Capacité d'approvisionnement : | 50000 morceaux par mois |
| Lieu d'origine: | La Chine | Nom de marque: | Bicheng Technologies Limited |
|---|---|---|---|
| Certification: | UL | Numéro de modèle: | BIC-0032-V0.70 |
|
Détail Infomation |
|||
| Nombre de couches: | 2 | Époxy de verre: | TLX-6 |
|---|---|---|---|
| Feuille finale: | 1,0 oz | Taille finale de carte PCB: | 1,6 millimètres ±10% |
| Finition de surface: | Immersion Or | Couleur du masque de soudure: | Non |
| Couleur de légende composante: | Non | Test: | Test électrique à 100% expédition antérieure |
Description de produit

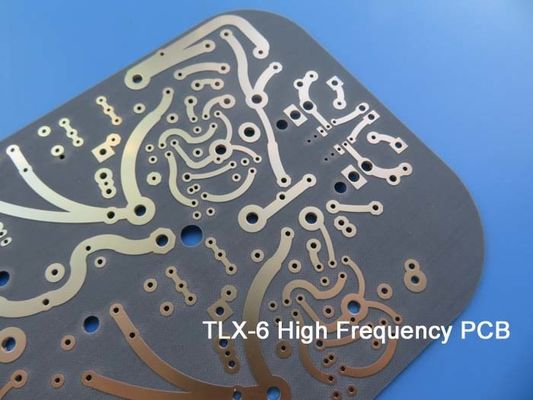

Carte de circuit imprimé haute fréquence Taconic TLX-6 62mil 1,575 mm TLX-6 PCB RF avec or par immersion
(Les cartes de circuit imprimé sont des produits fabriqués sur mesure, la photo et les paramètres affichés sont juste pour référence)
TLX offre une fiabilité dans une large gamme d'applications RF. Ce matériau est polyvalent en raison de sa plage DK de 2,45 à 2,65 et des épaisseurs et du placage de cuivre disponibles. Il convient aux conceptions de micro-ondes à faible nombre de couches.
TLX est un stratifié de fibre de verre à base de PTFE, il est idéal pour une utilisation dans les systèmes radar, les communications mobiles, les équipements de test micro-ondes, les dispositifs de transmission micro-ondes et les composants RF.
TLX est un cheval de bataille dans le monde des substrats micro-ondes RF où la fibre de verre offre un renforcement mécanique partout où un substrat subit des environnements sévères tels que : résistance au fluage pour les PCB boulonnés à un boîtier qui subissent des niveaux de vibration élevés lors du lancement spatial, exposition à haute température dans les modules moteur, résistance aux radiations dans l'espace, antenne pour navires de guerre qui subissent des environnements extrêmes en mer et un substrat pour les altimètres qui voient une large gamme de températures pendant le vol.
Il existe TLX-0 (dk2.45), TLX-9 (dk2.50), TLX-8 (dk2.55), TLX-7 (dk2.60) et TLX-6 (dk2.65) dans la famille TLX. L'épaisseur diélectrique de TLX-0 varie de 0,127 mm à 6,35 mm (5 mil-250 mil), TLX-9 de 0,05 mm à 6,35 mm (2 mil - 250 mil), TLX-8 de 0,064 mm à 6,35 mm (2,5 mil à 250 mil), TLX-7 de 0,089 mm à 6,35 mm (3,5 mil - 250 mil), TLX-6 de 0,089 mm à 6,35 mm (3,5 mil à 250 mil).
![]()
Avantages:
Excellentes propriétés mécaniques et thermiques
DK bas et stable
Stable dimensionnellement
Faible absorption d'humidité
Classification UL 94 V-O
DK étroitement contrôlé
Faible DF
Pour les conceptions de micro-ondes à faible nombre de couches
Applications:
Antennes
Coupleurs, Séparateurs, Combinaisons,
Amplificateurs, Mélangeurs, Filtres
Composants passifs
Spécifications du PCB
| TAILLE DU PCB | 150 x 100 mm = 1 PCS |
| TYPE DE CARTE | PCB double face |
| Nombre de couches | 2 couches, PTH |
| Composants montés en surface | OUI |
| Composants traversants | NON |
| AGENCEMENT DES COUCHES | cuivre ------- 35um(1 oz)+plaque couche SUPÉRIEURE |
| TLX-6 1,575 mm | |
| cuivre ------- 35um(1oz) + plaque couche INFÉRIEURE | |
| TECHNOLOGIE | |
| Piste et espace minimum: | 15 mil / 10 mil |
| Trous minimum / maximum: | 0,3 mm / 2,0 mm |
| Nombre de trous différents: | 1 |
| Nombre de trous de perçage: | 1 |
| Nombre de fentes fraisées: | 0 |
| Nombre de découpes internes: | 0 |
| Contrôle d'impédance: | non |
| Nombre de doigts dorés: | 0 |
| MATÉRIAU DE LA CARTE | |
| Verre époxy: | TLX-6 1,575 mm |
| Feuille externe finale: | 1,5 oz |
| Feuille interne finale: | N/A |
| Hauteur finale du PCB: | 1,6 mm ±10% |
| PLACAGE ET REVÊTEMENT | |
| Finition de surface | Or par immersion |
| Masque de soudure appliqué à: | N/A |
| Couleur du masque de soudure: | NON |
| Type de masque de soudure: | N/A |
| CONTOUR/DÉCOUPE | Routage |
| MARQUAGE | |
| Côté de la légende des composants | SUPÉRIEUR |
| Couleur de la légende des composants | Noir |
| Nom ou logo du fabricant: | Marqué sur la carte dans une zone conductrice et une zone libre de légende |
| VIA | Trou traversant non plaqué (NPTH), taille minimale 0,3 mm. |
| CLASSIFICATION D'INFLAMMABILITÉ | Approbation UL 94-V0 MIN. |
| TOLÉRANCE DIMENSIONNELLE | |
| Dimension extérieure: | 0,0059" |
| Plaquage de la carte: | 0,0029" |
| Tolérance de perçage: | 0,002" |
| TEST | Test électrique à 100% avant expédition |
| TYPE DE FICHIER DE CONCEPTION À FOURNIR | envoyer par e-mail, Gerber RS-274-X, PCBDOC etc |
| ZONE DE SERVICE | Monde entier, mondialement. |
DK TLX-6
| Type | DK | |
| TLY-5A | 2,17 | |
| TLY-5 | 2,20 | |
| TLY-3 | 2,33 | |
| TLT-0 | TLX-0 | 2,45 |
| TLT-9 | TLX-9 | 2,50 |
| TLT-8 | TLX-8 | 2,55 |
| TLT-7 | TLX-7 | 2,60 |
| TLT-6 | TLX-6 | 2,65 |
| TLE-95 | 2,95 | |
| TLC-27 | 2,75 | |
| TLC-30 | RF-30 | 3,00 |
| TLC-32 | 3,20 | |
| TLF-35 | 3,50 | |
| TLF-35-xxxx-A | 3,50 | |
| RF-35 | RF-35A2 | 3,50 |
| TRF-41 | 4,10 | |
| TRF-43 | 4,30 | |
| TRF-45 | 4,50 | |
| RF-60A | 6,15 | |
| CER-10 | 10 | |
