F4BTME320 PCB haute fréquence 2 oz cuivre 1,0 mm d'épaisseur avec or immersion
  • Nom
  • Nom

F4BTME320 PCB haute fréquence 2 oz cuivre 1,0 mm d'épaisseur avec or immersion

Les informations détaillées
Description du produit
Les informations détaillées
Description du produit

Le numéro de série de la commandePCB à haute fréquence 2 onces de cuivre1.0mmÉpaisAvec l'or immersion

(Les PCB sont des produits sur mesure, l'image et les paramètres sont uniquement à titre de référence)



Une brève introduction

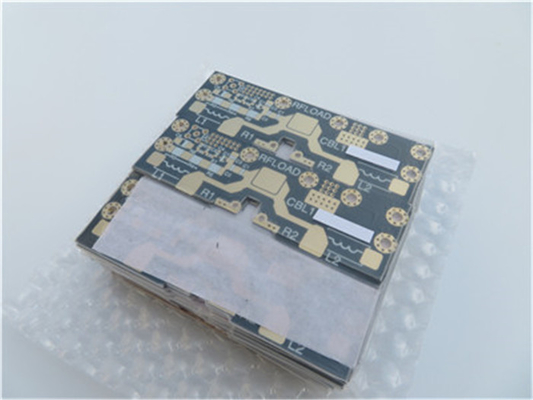

Il s'agit d'un circuit imprimé à haute fréquence à 2 couches (PCB) construit sur des substrats Wangling F4BTME320.Il prend en charge les composants de montage de surface sur le côté supérieur, tandis que les composants à trous ne sont pas utilisés dans cette conception.



Les spécifications technologiques mettent en évidence une largeur minimale de trace de 4 mil et un espacement minimal de 6 mil, permettant une conception de circuit précise.qui améliore non seulement la soudabilité, mais offre également une excellente résistance à la corrosionEn outre, un masque de soudure noir est appliqué sur le côté supérieur du PCB, offrant à la fois durabilité et une esthétique attrayante tout en protégeant les circuits sous-jacents des facteurs environnementaux.



Voici les détails dans le tableau ci-dessous.



Taille du PCB 70 x 70 mm = 1 PCS
Type de plaque PCB à double face
Nombre de couches 2 couches
Composants montés à la surface Je suis désolé.
Par des composants perforés - Je ne sais pas.
REMISSION de couche le cuivre ------- 70 μm ((1 oz+plaque) couche supérieure
Le type de véhicule doit être identifié.
cuivre ------- 70um ((1 oz + plaque) Couche BOT
La mise en œuvre de l'accord
Trace minimale et espace: 4 millions / 6 millions
Les trous minimaux et maximaux: 0.4 mm / 1,2 mm
Nombre de trous différents: 7
Nombre de trous: 92
Nombre de fentes fraîches: 2
Nombre de coupures internes: 1
Contrôle de l'impédance: Je ne veux pas
Nombre de doigts en or: 0
Matériel du tableau
Époxyde de verre: Je ne sais pas.2
Foil final extérieur: 2 onces
Pour les feuilles finales: N/A
Hauteur finale du PCB: 1.1 mm ± 10%
Décapage et revêtement
Finition de surface Or par immersion
Masque de soudure Appliquer à: En haut, noir
Couleur du masque de soudure: Je ne veux pas
Type de masque à soudure: Je ne veux pas
Contour/coupe Routage
Marquage
Côté de la légende du composant Au sommet
Couleur de la légende du composant Blanc
Nom ou logo du fabricant: Marqué sur le tableau dans un chef d'orchestre et une zone libre à jambes
VIA Plaqué à travers un trou (PTH), taille minimale 0,4 mm.
Classification de la flammabilité Le type de véhicule doit être conforme à la norme UL 94-V0.
Tolérance à la dimension
Dimension du contour: 0.0059 "
Plaquage des panneaux: 0.0029 "
Tolérance de forage: 0.002 "
Testez Test électrique à 100% avant expédition
Type d'œuvre d'art à fournir fichier électronique, Gerber RS-274-X, PCBDOC etc.
ZONE de service Dans le monde entier.



F4BTME320 PCB haute fréquence 2 oz cuivre 1,0 mm d'épaisseur avec or immersion 0



Laminés à haute fréquence F4BTME

Les stratifiés à haute fréquence F4BTME sont fabriqués à partir de tissu en fibre de verre, de remplissage en nano-céramique et de résine de polytétrafluoroéthylène après une préparation scientifique et une pressure rigoureuse.



Cette série de produits est basée sur la couche diélectrique F4BM et les matériaux sont ajoutés à des céramiques à nanoéchelle à haute diélectrique et à faible perte, obtenant ainsi une constante diélectrique plus élevée,une meilleure résistance à la chaleur, un coefficient de dilatation thermique plus faible, une résistance à l'isolation plus élevée, une meilleure conductivité thermique tout en conservant les caractéristiques de faible perte.



Le F4BTME est revêtu d'une feuille de cuivre traitée inversement (RTF) qui a un excellent indice PIM, un contrôle de ligne plus précis et une perte de conducteur plus faible, une épaisseur optionnelle disponible avec 0,5 oz et 1 oz.



La feuille de données (F4BTME)

Paramètres techniques du produit Modèle de produit et fiche de données
Caractéristiques du produit Conditions d'essai Unité Les États membres doivent fournir des informations détaillées sur les mesures prises. Le numéro d'immatriculation du véhicule: Le numéro d'immatriculation du véhicule: Le numéro d'immatriculation est le numéro F4BME245. Le numéro d'immatriculation du véhicule: Le numéro d'immatriculation du véhicule: Le numéro d'enregistrement est le F4BME275. Le numéro d'immatriculation du véhicule: Le numéro de série
Constante diélectrique (typique) 10 GHz / 2.17 2.2 2.33 2.45 2.55 2.65 2.75 2.94 3.0
Tolérance constante diélectrique / / ± 0.04 ± 0.04 ± 0.04 ± 0.05 ± 0.05 ± 0.05 ± 0.05 ± 0.06 ± 0.06
Tangente de perte (typique) 10 GHz / 0.001 0.001 0.0011 0.0012 0.0013 0.0013 0.0015 0.0016 0.0017
20 GHz / 0.0014 0.0014 0.0015 0.0017 0.0018 0.0019 0.0021 0.0023 0.0025
Coefficient de température constante diélectrique -55°C à 150°C PPM/°C - Une centaine. -142 ans - 130 - 120 - 110 - Une centaine - 92 ans. - 85 ans. - 80 ans
Résistance à la pellicule 1 OZ F4BM N/mm > 1.8 > 1.8 > 1.8 > 1.8 > 1.8 > 1.8 > 1.8 > 1.8 > 1.8
1 OZ F4BME N/mm > 1.6 > 1.6 > 1.6 > 1.6 > 1.6 > 1.6 > 1.6 > 1.6 > 1.6
Résistance au volume Condition standard MΩ.cm ≥ 6 × 10 ^ 6 ≥ 6 × 10 ^ 6 ≥ 6 × 10 ^ 6 ≥ 6 × 10 ^ 6 ≥ 6 × 10 ^ 6 ≥ 6 × 10 ^ 6 ≥ 6 × 10 ^ 6 ≥ 6 × 10 ^ 6 ≥ 6 × 10 ^ 6
Résistance de surface Condition standard MΩ ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6
Résistance électrique (direction Z) 5 kW,500 V/s KV/mm > 23 > 23 > 23 > 25 > 25 > 25 > 28 > 30 ans > 30 ans
Voltage de rupture (direction XY) 5 kW,500 V/s KV > 30 ans > 30 ans > 32 > 32 > 34 > 34 > 35 > 36 > 36
Coefficient de dilatation thermique Direction XY -55 °C à 288 °C ppm/oC 25, 34 25, 34 22, 30 20, 25 16, 21 14, 17 14, 16 12, 15 12, 15
Direction Z -55 °C à 288 °C ppm/oC 240 240 205 187 173 142 112 98 95
Stress thermique 260°C, 10 secondes, 3 fois Pas de délamination Pas de délamination Pas de délamination Pas de délamination Pas de délamination Pas de délamination Pas de délamination Pas de délamination Pas de délamination
Absorption de l'eau 20 ± 2 °C, 24 heures % ≤ 008 ≤ 008 ≤ 008 ≤ 008 ≤ 008 ≤ 008 ≤ 008 ≤ 008 ≤ 008
Densité Température ambiante g/cm3 2.17 2.18 2.20 2.22 2.25 2.25 2.28 2.29 2.29
Température de fonctionnement à long terme Chambre à haute et basse température °C -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260
Conductivité thermique Direction Z Les États membres doivent respecter les dispositions suivantes en ce qui concerne les droits de douane: 0.24 0.24 0.28 0.30 0.33 0.36 0.38 0.41 0.42
Le PIM Uniquement applicable au F4BME dBc ≤ 159 ≤ 159 ≤ 159 ≤ 159 ≤ 159 ≤ 159 ≤ 159 ≤ 159 ≤ 159
Intégrabilité / L'utilisation de l'équipement V-0 V-0 V-0 V-0 V-0 V-0 V-0 V-0 V-0
Composition du matériau / / PTFE, tissu en fibre de verre
F4BM associé à une feuille de cuivre ED, F4BME associé à une feuille de cuivre à traitement inverse (RTF).



NotreCapacité des PCB (Le F4BTME)

Matériau du PCB: PTFE / tissu en fibre de verre / remplissage en nano-céramique
Désignation (F4BTME) F4BTM DK (10 GHz) DF (10 GHz)
Le numéro d'immatriculation du véhicule: 2.98 ± 0.06 0.0018
Le F4BTME300 3.0 ± 0.06 0.0018
Le numéro de série de la commande 3.2 ± 0.06 0.0020
Le numéro de série F4BTME350 3.5 ± 0.07 0.0025
Nombre de couches: PCB à une face, double face, PCB multicouche, PCB hybride
Poids en cuivre: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Épaisseur diélectrique (ou épaisseur globale) 0Il est possible d'envoyer une copie à l'adresse suivante:
Taille des PCB: ≤ 400 mm x 500 mm
Masque de soudure: Vert, noir, bleu, jaune, rouge, etc.
Finition de surface: Le cuivre nu, le HASL, l'ENIG, l'argent par immersion, l'étain par immersion, l'OSP, l'or pur, l'ENEPIG, etc.
