F4BM300 PCB à haute fréquence 0,6 mm Substrats PTFE 2 onces de cuivre avec immersion en or

(Les PCB sont des produits sur mesure, l'image et les paramètres sont uniquement à titre de référence)

Une brève introduction

Ce circuit imprimé présente une conception carrée avec des dimensions de 85 mm x 85 mm, utilisant une disposition à double face contenant deux couches de cuivre.tandis que les composants perforés ne sont pas inclus dans cette conception.

L'empilement de couche se compose d'une couche supérieure en cuivre de 70 μm (2 oz) à partir d'un revêtement de 1 oz, ainsi que d'un matériau de base F4BM300 durable d'une épaisseur de 0,508 mm.La couche inférieure contient également du cuivre de 70 μm (1 oz) avec revêtement, assurant une performance fiable.

La finition de surface est en or immersion, ce qui améliore la soudurabilité et offre une excellente protection contre la corrosion.offrant à la fois une durabilité et une apparence élégante tout en protégeant les circuits sous-jacents.

Voici les détails dans le tableau ci-dessous.

Taille du PCB	85 x 85 mm = 1 PCS
Type de plaque	PCB à double face
Nombre de couches	2 couches
Composants montés à la surface	Je suis désolé.
Par des composants perforés	- Je ne sais pas.
REMISSION de couche	cuivre ------- 70um (1 once+plaque) couche supérieure
	F4BM300 - 0,508 mm
	cuivre ------- 70um ((1 oz + plaque) Couche BOT
La mise en œuvre de l'accord
Trace minimale et espace:	5 millions / 8 millions
Les trous minimaux et maximaux:	0.3 mm / 1,2 mm
Nombre de trous différents:	5
Nombre de trous:	79
Nombre de fentes fraîches:	2
Nombre de coupures internes:	2
Contrôle de l'impédance:	Je ne veux pas
Nombre de doigts en or:	0
Matériel du tableau
Époxyde de verre:	Le F4BM300 DK 3.0
Foil final extérieur:	2 onces
Pour les feuilles finales:	N/A
Hauteur finale du PCB:	00,6 mm ± 10%
Décapage et revêtement
Finition de surface	Ours par immersion
Masque de soudure Appliquer à:	Au sommet
Couleur du masque de soudure:	Noir
Type de masque à soudure:	Je ne veux pas
Contour/coupe	Routage
Marquage
Côté de la légende du composant	Au sommet
Couleur de la légende du composant	Blanc
Nom ou logo du fabricant:	Marqué sur le tableau dans un chef d'orchestre et une zone libre à jambes
VIA	Non plaqué à travers un trou (PTH), taille minimale 0,3 mm.
Classification de la flammabilité	Le type de véhicule doit être conforme à la norme UL 94-V0.
Tolérance à la dimension
Dimension du contour:	0.0059 "
Plaquage des panneaux:	0.0029 "
Tolérance de forage:	0.002 "
Testez	Test électrique à 100% avant expédition
Type d'œuvre d'art à fournir	fichier électronique, Gerber RS-274-X, PCBDOC etc.
ZONE de service	Dans le monde entier.

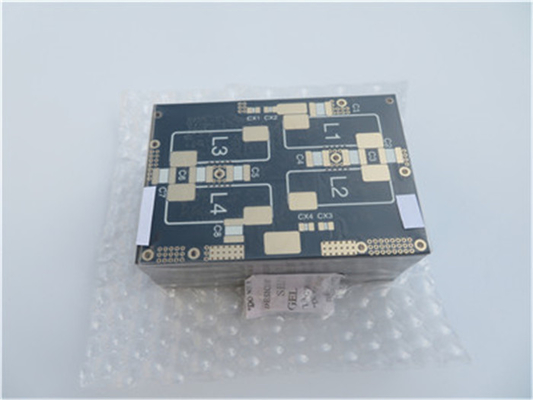

F4BM300 PCB à haute fréquence 0,6 mm Substrats PTFE 2 onces de cuivre avec immersion en or 0

F4BMFréquence élevéeLaminés

Les stratifiés de la série F4BM sont fabriqués en formulant scientifiquement et en pressant strictement une combinaison de tissu en fibre de verre, de résine de polytétrafluoroéthylène et de film de polytétrafluoroéthylène.Ses performances électriques sont améliorées par rapport au F4BIl peut remplacer des produits étrangers similaires.

Caractéristiques et avantages

- Options disponibles: 2,17 à 3.0, DK personnalisable

- Des pertes faibles.

-F4BME associé à une feuille de cuivre RTF, excellente performance PIM

- Tailles variées, rentables

- Résistance aux rayonnements, faible dégazage

- Commercialisation, production à grande échelle, coût-efficacité élevé

Applications typiques

Micro-ondes, radiofréquence, radar

Composants passifs

Partageurs de puissance, accoupleurs et combinateurs

Réseau d'alimentation, antenne de réseau en phase

Communication par satellite, antenne de station de base

NotreCapacité des PCB (F4BM)

Matériau du PCB:	Laminaux de tissu en fibre de verre PTFE enduits de cuivre
Désignation (F4BM)	F4BM	DK (10 GHz)	DF (10 GHz)
	Le numéro F4BM217	2.17 ± 0.04	0.0010
	Le numéro d'immatriculation	2.20 ± 0.04	0.0010
	Le numéro de série F4BM233	2.33 ± 0.04	0.0011
	Le numéro de série F4BM245	2.45 ± 0.05	0.0012
	Le numéro de série F4BM255	2.55 ± 0.05	0.0013
	F4BM265	2.65 ± 0.05	0.0013
	Le F4BM275	2.75 ± 0.05	0.0015
	Le numéro de série F4BM294	2.94 ± 0.06	0.0016
	F4BM300	3.00 ± 0.06	0.0017
Nombre de couches:	PCB à une face, double face, PCB multicouche, PCB hybride
Poids en cuivre:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Épaisseur diélectrique (ou épaisseur globale)	0Pour le calcul de l'échantillonnage, le détecteur doit être situé à l'intérieur de l'échantillon.
Taille des PCB:	≤ 400 mm x 500 mm
Masque de soudure:	Vert, noir, bleu, jaune, rouge, etc.
Finition de surface:	Le cuivre nu, le HASL, l'ENIG, l'argent par immersion, l'étain par immersion, l'OSP, l'or pur, l'ENEPIG, etc.

F4BM300 PCB à haute fréquence 0,6 mm Substrats PTFE 2 onces de cuivre avec immersion en or 1

Fiche de données(F4BM) Les

Paramètres techniques du produit

Modèle de produit et fiche de données

Caractéristiques du produit

Conditions d'essai

Unité

Le numéro F4BM217

Le numéro d'immatriculation

Le numéro de série F4BM233

Le numéro de série F4BM245

Le numéro de série F4BM255

F4BM265

Le F4BM275

Le numéro de série F4BM294

F4BM300

Constante diélectrique (typique)

10 GHz

2.17

2.2

2.33

2.45

2.55

2.65

2.75

2.94

3.0

Tolérance constante diélectrique

± 0.04

± 0.05

± 0.06

Tangente de perte (typique)

10 GHz

0.001

0.0011

0.0012

0.0013

0.0015

0.0016

0.0017

20 GHz

0.0014

0.0015

0.0017

0.0018

0.0019

0.0021

0.0023

0.0025

Coefficient de température constante diélectrique

-55°C à 150°C

PPM/°C

- Une centaine.

-142 ans

- 130

- 120

- 110

- Une centaine

- 92 ans.

- 85 ans.

- 80 ans

Résistance à la pellicule

1 OZ F4BM

N/mm

> 1.8

1 OZ F4BME

N/mm

> 1.6

Résistance au volume

Condition standard

MΩ.cm

≥ 6 × 10 ^ 6

Résistance de surface

Condition standard

MΩ

≥ 1 × 10^6

Résistance électrique (direction Z)

5 kW,500 V/s

KV/mm

> 23

> 25

> 28

> 30 ans

Voltage de rupture (direction XY)

5 kW,500 V/s

> 30 ans

> 32

> 34

> 35

> 36

Coefficient de dilatation thermique

Direction XY

-55 °C à 288 °C

ppm/oC

25, 34

22, 30

20, 25

16, 21

14, 17

14, 16

12, 15

Direction Z

-55 °C à 288 °C

ppm/oC

240

205

187

173

142

112

Stress thermique

260°C, 10 secondes, 3 fois

Pas de délamination

Absorption de l'eau

20 ± 2 °C, 24 heures

≤ 008

Densité

Température ambiante

g/cm3

2.17

2.18

2.20

2.22

2.25

2.28

2.29

Température de fonctionnement à long terme

Chambre à haute et basse température

°C

-55 ¢ + 260

Conductivité thermique

Direction Z

Les États membres doivent respecter les dispositions suivantes en ce qui concerne les droits de douane:

0.24

0.28

0.30

0.33

0.36

0.38

0.41

0.42

Le PIM

Uniquement applicable au F4BME

dBc

≤ 159

Intégrabilité

L'utilisation de l'équipement

V-0

Composition du matériau

PTFE, tissu en fibre de verre
F4BM associé à une feuille de cuivre ED, F4BME associé à une feuille de cuivre à traitement inverse (RTF).
