PCB hybride RO3003 à 4 couches avec routage à profondeur contrôlée

Cette étude de cas examine un PCB hybride à 4 couches qui combine le stratifié haute fréquence Rogers RO3003 avec du FR-4 Tg170. La conception démontre une approche stratégique de la fabrication de circuits RF : utiliser des matériaux haut de gamme uniquement là où les performances haute fréquence sont critiques, tout en tirant parti du FR-4 économique pour les fonctions structurelles et basse fréquence.

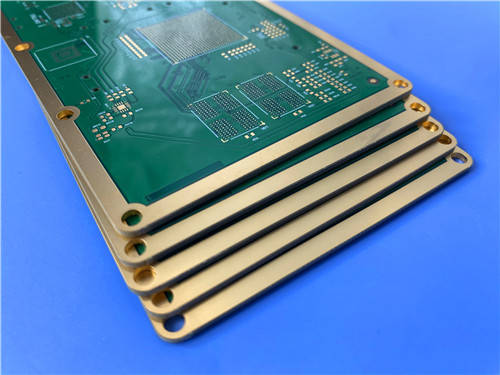

Il s'agit d'un PCB hybride à 4 couches utilisant du Rogers RO3003 de 10 mils pour la couche de signal haute fréquence et du FR-4 Tg170 pour les couches de support. La carte mesure 127 mm x 97 mm avec une épaisseur laminée de 0,694 mm. Elle présente un routage à profondeur contrôlée de L2 à L4 (non plaqué), une finition de surface ENIG et un masque de soudure vert avec sérigraphie blanche. Cinq conceptions ont été produites, une pièce chacune.

Points clés à retenir

1. Construction hybride : RO3003 + FR-4 Tg170 combine performances haute fréquence et efficacité économique
2. Stratégie matérielle : Le RO3003 gère les signaux RF ; le FR-4 assure le support structurel et le routage basse fréquence
3. Processus spécial : Le routage à profondeur contrôlée (L2-L4) crée des cavités ou des caractéristiques précises sans pénétration complète
4. Spécifications : RO3003 10 mils, cuivre 1 oz par couche, finition ENIG, épaisseur laminée 0,694 mm
5. Production : 5 conceptions, 1 pièce chacune, dimensions 127 mm x 97 mm

Pourquoi le RO3003 + FR-4 hybride ?

L'approche hybride répond à un compromis fondamental coût-performance dans la conception de PCB RF.

RO3003 : Le spécialiste des hautes fréquences

Le RO3003 est un stratifié PTFE chargé de céramique conçu pour les applications RF et micro-ondes jusqu'à 40 GHz. Ses propriétés clés comprennent :

1. Constante diélectrique (Dk) : 3,00 ± 0,04 à 10 GHz — stabilité exceptionnelle sur la température et la fréquence
2. Facteur de dissipation (Df) : 0,0010 à 10 GHz — perte de signal extrêmement faible
3. CTE : 17 ppm/°C (X), 16 ppm/°C (Y), 25 ppm/°C (Z) — adapté au cuivre pour des trous métallisés fiables
4. Coefficient thermique de Dk : -3 ppm/°C — dérive minimale de la constante diélectrique sur la température

Le RO3003 élimine le changement de Dk qui se produit près de la température ambiante avec les matériaux PTFE-verre standard, ce qui le rend idéal pour les radars automobiles (77 GHz), les ADAS et l'infrastructure 5G mmWave.

FR-4 Tg170 : Le cheval de bataille économique

1. Le FR-4 avec une température de transition vitreuse (Tg) de 170 °C offre :
2. Support mécanique fiable pour l'empilement global
3. Routage économique pour l'alimentation, la masse et les signaux basse fréquence
4. Excellente stabilité dimensionnelle et fiabilité des trous traversants
5. Compatibilité avec les processus PCB standard

L'avantage hybride

En utilisant le RO3003 uniquement pour la couche de signal haute fréquence et le FR-4 pour les couches de support, les concepteurs obtiennent :

1. Performance : Les signaux RF traversent le RO3003 à faible perte
2. Réduction des coûts : Le matériau coûteux haute fréquence est minimisé
3. Intégrité mécanique : Le FR-4 offre une rigidité structurelle

Cette approche est courante dans les modules radar automobiles, les antennes de stations de base 5G et les terminaux de communication par satellite.

Routage à profondeur contrôlée (L2-L4)

Cette carte présente un routage à profondeur contrôlée de la couche 2 à la couche 4, qui est un processus non plaqué.

Qu'est-ce que le routage à profondeur contrôlée ?

Contrairement au perçage standard de trous traversants qui pénètre toute la carte, le routage à profondeur contrôlée retire de la matière à une profondeur précisément programmée dans l'empilement. Cette technique est utilisée pour :

1. Créer des cavités pour l'intégration de composants
2. Exposer les couches de cuivre internes pour la mise à la terre ou le contact thermique
3. Former des transitions d'impédance contrôlée entre différents milieux diélectriques
4. Supprimer les effets de stub indésirables dans les vias à haute vitesse

Considérations de conception clés

Un routage à profondeur contrôlée réussi nécessite une attention particulière à :

Planification de l'empilement : Une épaisseur de prépreg constante (tolérance ±10 µm) et le placement des couches de transition de signal critiques sur les couches de noyau (qui ont des tolérances d'épaisseur plus strictes) améliorent la précision du perçage.

Référencement en axe Z : Les méthodes les plus fiables utilisent le contrôle de profondeur référencé à la surface, où la machine détecte la surface réelle du PCB avant l'usinage, ou la cartographie de surface avec routage adaptatif pour des exigences plus strictes.

Tolérance de profondeur : La tolérance de profondeur standard de l'industrie est généralement de ±50 µm (±2 mils), les fabricants avancés atteignant ±25 µm (±1 mil).

Contrôle de la dimension : Lors de la spécification de caractéristiques à profondeur contrôlée, une dimension doit être identifiée comme contrôlante (généralement la profondeur finie de la cavité), l'autre étant marquée comme référence pour éviter des tolérances contradictoires.

Pourquoi non plaqué ?

Le routage à profondeur contrôlée non plaqué signifie que les parois et le fond de la cavité ne sont pas métallisés. Ceci convient lorsque la caractéristique est purement mécanique (dégagement de composant) ou lorsque le cuivre exposé sur le fond de la cavité doit rester accessible pour la mise à la terre ou le contact thermique.

Q : Qu'est-ce qu'un PCB hybride ?
R : Un PCB hybride combine différents matériaux de stratification dans un seul empilement pour optimiser les performances et les coûts. Généralement, des matériaux RF haute performance sont utilisés pour les couches de signal critiques, tandis que le FR-4 standard gère les fonctions d'alimentation, de masse et basse fréquence.

Q : Pourquoi utiliser du RO3003 au lieu du FR-4 pour la couche RF ?
R : Le FR-4 a une perte diélectrique élevée aux fréquences micro-ondes (Df ~0,012 à 10 GHz), provoquant une atténuation significative du signal. Le Df de 0,0010 du RO3003 minimise les pertes, ce qui est essentiel pour des performances fiables à haute fréquence.

Q : Que signifie « routage à profondeur contrôlée » ?
R : Il s'agit d'un processus CNC où l'outil de coupe pénètre à une profondeur précisément programmée dans le PCB, plutôt qu'à travers toute la carte. Il est utilisé pour les cavités, le back-drilling et l'exposition des couches internes.

Q : Quelle est la tolérance de profondeur typique pour ce processus ?
R : La tolérance standard de l'industrie est de ±50 µm (±2 mils). Les fabricants avancés utilisant le contrôle de profondeur référencé à la surface et le routage adaptatif peuvent atteindre ±25 µm (±1 mil).

Q : Pourquoi le routage est-il non plaqué ?
R : Le routage non plaqué est utilisé lorsque la caractéristique ne nécessite pas de connectivité électrique, comme les cavités de dégagement de composant ou l'accès au cuivre exposé pour la mise à la terre. Le placage ajouterait des étapes de processus et des coûts inutiles.

Q : Quelles sont les applications typiques des PCB hybrides RO3003 ?
R : Radars automobiles (77 GHz), capteurs ADAS, infrastructure 5G mmWave, terminaux de communication par satellite et équipements de test haute fréquence.

Q : Comment la carte gère-t-elle l'incompatibilité CTE entre le RO3003 et le FR-4 ?
R : L'incompatibilité CTE est gérée par une conception d'empilement symétrique, des matériaux de liaison compatibles (tels que le prépreg Rogers 2929) et des profils de stratification optimisés. Un contrôle de processus minutieux empêche le gauchissement et la délamination.

Réflexions finales

Ce PCB hybride RO3003 à 4 couches démontre une approche mature de la conception RF : utiliser le bon matériau pour la bonne fonction. En associant les performances exceptionnelles haute fréquence du RO3003 à l'efficacité économique et à la résistance mécanique du FR-4, la conception atteint à la fois la performance et l'efficacité économique. L'inclusion du routage à profondeur contrôlée ajoute une autre couche de sophistication, permettant des caractéristiques internes précises sans compromettre l'intégrité de la carte.
