Un PCB à haute fréquence à 2 couches Wangling TP440 pour les applications d'antennes miniaturisées

Un PCB haute fréquence Wangling TP440 à 2 couches pour les applications d'antennes miniaturisées

Introduction

Dans le monde de la conception RF et hyperfréquences, le choix des matériaux est sans doute la décision la plus critique qu’un ingénieur puisse prendre. Pour les applications exigeant des constantes diélectriques spécifiques, une stabilité exceptionnelle et une fiabilité dans des environnements difficiles, les matériaux FR-4 standard ne suffiront tout simplement pas. Cette étude de cas examine un PCB personnalisé construit à partir du matériau Wangling TP440, un thermoplastique haute fréquence unique avec une constante diélectrique (Dk) de 4,4, conçu pour les applications d'antenne exigeantes. Cette carte illustre les capacités de la série TP, en particulier sa capacité à permettre la miniaturisation des circuits sans sacrifier les performances.

Aperçu du projet et spécifications techniques

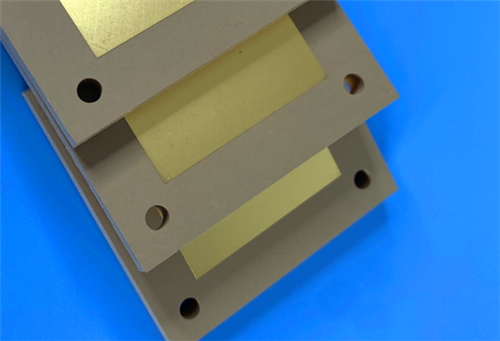

Ce projet impliquait la conception d'un PCB rigide compact à 2 couches mesurant 67,5 mm x 58,6 mm. La carte se caractérise par son design minimaliste, comprenant seulement 11 composants, 19 pads et un seul réseau, soulignant la nature hautement spécialisée de sa fonction. La simplicité du design témoigne de l'efficacité du matériau choisi ; les propriétés inhérentes du noyau TP440 permettent de créer un circuit simple mais performant.

Les détails complets de la construction sont les suivants :

• Matériau de base : Wangling TP440 (un composite de résine d'oxyde de polyphénylène chargé en céramique).
• Nombre de couches : PCB rigide à 2 couches.
• Dimensions de la carte : 67,5 mm x 58,6 mm, +/- 0,15 mm.
• Trace/espace minimum : 6/8 mils.
• Taille minimale du trou : 0,3 mm.
• Vias aveugles : non.
• Épaisseur du panneau fini : 0,6 mm.
• Poids du Cu fini : couches extérieures de 1 oz (35 μm).
• Épaisseur du placage : 20 μm.
• Finition de surface : Immersion Gold (ENIG).
• Sérigraphie et masque de soudure : Aucun.
• Norme de qualité : IPC-Class-2.
• Test 100 % électrique : utilisé avant l’expédition.

Le matériau de base : Wangling TP440

Les performances du PCB dépendent de son matériau de base, le Wangling TP440. Ce matériau fait partie d'une série unique de thermoplastiques haute fréquence qui le distingue des substrats PCB conventionnels. Contrairement aux matériaux standards renforcés de fibre de verre, la couche diélectrique du TP440 est composée d'un mélange précis de céramique et de résine PPO.

La caractéristique déterminante de la série Wangling TP est sa constante diélectrique réglable (Dk). En ajustant le rapport céramique/résine PPO, le Dk peut être personnalisé dans une plage de 3 à 25. La variante TP440 est spécifiée pour avoir un Dk de 4,4 ± 0,09 et un faible facteur de dissipation (Df) de 0,0010 à 10 GHz, garantissant une perte de signal minimale aux hautes fréquences. Ce Dk précis et stable et cette perte ultra-faible sont cruciaux pour les applications où l'intégrité du signal est primordiale.

Avantages clés pour les applications exigeantes

Le choix deMatériau TP440 pour ce PCBa été motivé par plusieurs exigences clés typiques des systèmes d’antennes avancés :

Miniaturisation : pour une fréquence donnée, la taille physique d'un élément de circuit comme une antenne patch est inversement proportionnelle à la racine carrée de la constante diélectrique. Un Dk plus élevé permet une conception d'antenne nettement plus petite. Le Dk de 4,4 du TP440 permet un facteur de forme plus compact par rapport aux matériaux standard (comme le FR-4 avec un Dk d'environ 4,3 à 4,5) tout en conservant des performances haute fréquence supérieures.

Stabilité à haute fréquence : le matériau TP maintient sa faible perte diélectrique sur une large plage de fréquences, jusqu'à 10 GHz et au-delà. Cette stabilité est essentielle pour des performances constantes dans des applications telles que le GPS, les communications par satellite et autres systèmes RF.

Résilience environnementale : la carte est conçue pour être fiable dans des environnements extrêmes. Le matériau TP440 offre une plage de fonctionnement à long terme allant de -100°C à +150°C, ce qui le rend adapté aux applications aérospatiales, militaires et autres applications extérieures. Il est également résistant aux radiations et présente un faible dégazage, une propriété essentielle pour les environnements sous vide.

Usinabilité supérieure : tout en offrant des performances comparables, voire supérieures, à celles des substrats céramiques fragiles, le matériau TP est beaucoup plus facile à usiner. Il peut être traité à l'aide de méthodes standard telles que le perçage, la gravure et le cisaillement, évitant ainsi la manipulation coûteuse et complexe requise pour la céramique.

Conception pour la fabrication (DFM) et fiabilité

Ce PCB a été fabriqué avec des mesures de contrôle de qualité strictes. Le processus de fabrication est conforme à la norme IPC-Class-2, garantissant une fiabilité élevée dans les environnements commerciaux et industriels. La décision d'omettre les masques de soudure et les sérigraphies est susceptible d'éviter toute perturbation du trajet du signal haute fréquence ou des contraintes de taille, une pratique courante dans les conceptions RF minimalistes. L'utilisation de la finition de surface Immersion Gold (ENIG) fournit une surface plane et soudable avec une excellente résistance à la corrosion et une faible résistance de contact, idéale pour les applications RF. Pour garantir la fonctionnalité, la carte a subi un test 100% électrique avant expédition.

Conclusion

Cette conception de PCB personnalisée est un excellent exemple de la manière dont l'exploitation de matériaux avancés tels que le Wangling TP440 permet aux ingénieurs de repousser les limites de la conception de circuits haute fréquence. En utilisant un matériau avec une constante diélectrique stable à faible perte et une résilience environnementale extrême, ce PCB compact est conçu pour être utilisé dans des applications critiques telles que les antennes GPS, les systèmes de navigation Beidou, l'électronique embarquée sur missile et les antennes miniaturisées. Le succès de ce projet souligne l'importance de sélectionner le bon substrat pour relever les défis uniques de l'ingénierie RF et micro-ondes.
