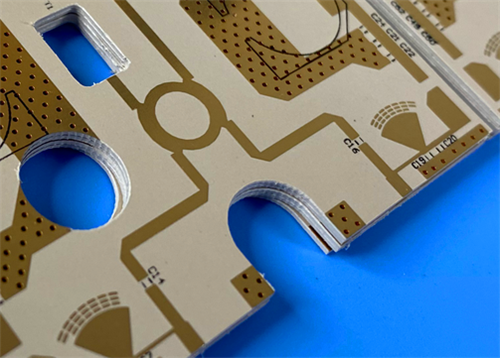

Une plongée profonde dans une conception de PCB RF DiClad 527 sans masque et haute performance

Dans le monde de l'électronique haute fréquence, le mantra est souvent "moins c'est plus".et chaque processus de fabrication doit être minutieusement examinéC'est l'histoire d'un projet de PCB personnalisé fascinant qui incarne ce principe, en tirant parti des propriétés avancées d'un substrat spécialisé pour créer un robuste,panneaux à deux couches de haute performance.

Le résumé: une fondation pour l'excellence des hautes fréquences

Ce projet était centré sur la conception et la fabrication d'une carte de circuit imprimé rigide à deux couches.C'était une carte construite à partir de zéro pour exceller dans les applications RF et micro-ondes exigeantes.

Déchiffrer la liste des matériaux: le "pourquoi" derrière le "quoi"

Les spécifications de ce PCB révèlent une philosophie de conception claire centrée sur les performances, la précision et la fiabilité des signaux haute fréquence.

Le substrat: Rogers DiClad 527

Le choix le plus critique a été le matériau de base. Contrairement au FR-4 standard, le DiClad 527 est un composite PTFE (Teflon) renforcé de fibre de verre tissée.Il s'agit d'une famille de matériaux classiques pour le travail à haute fréquence, car le PTFE a une perte de signal intrinsèquement faible..

Qu'est-ce qui rend le*527*La plus grande particularité de cette variante est son rapport de renforcement en fibre de verre plus élevé, ce qui lui confère une stabilité dimensionnelle supérieure à celle de certains autres matériaux PTFE.Ses principales propriétés à 10 GHz sont une constante diélectrique stable (Dk) entre 2.40 et 2.60 et un facteur de dissipation (Df) exceptionnellement faible de 0.0017Pour un ingénieur, cela signifie une impédance prévisible, une atténuation minimale du signal et des performances constantes sur une large plage de fréquences.

Une philosophie de conception minimaliste: pas de masque de soudure

L'une des caractéristiques les plus frappantes de ce PCB est l'absence complète de masque de soudure sur les couches supérieure et inférieure.Ça peut paraître étrange.Cependant, il s'agit d'un choix délibéré pour les conceptions à haute fréquence:

1. Intégrité du signal:Le masque de soudure a une constante diélectrique et un facteur de dissipation propre.le signal se déplace dans une direction plus contrôlée, environnement cohérent, interagissant principalement uniquement avec le substrat DiClad à haute performance et le cuivre.

2.

3. Applications à haute tension:L'absence d'une couche diélectrique peut également être bénéfique dans les conceptions avec des potentiels de haute tension ou des RF de haute puissance, où la rupture du masque de soudure ou l'arcage pourraient être préoccupants.

Statistiques de la construction et des performances

Les détails de fabrication du PCB renforcent encore sa conception axée sur les performances:

• Dimensions du tableau:49.63 mm x 91,54 mm avec une tolérance de serrure de +/- 0,15 mm, indiquant un ajustement mécanique précis.

• Le stockage:Une construction classique à 2 couches avec du cuivre de 35 μm (1 once) des deux côtés d'un noyau DiClad de 0,508 mm (20 mil).

• Trace/espace:Un minimum de 4/6 mils, démontrant la nécessité d'un routage de caractéristiques fines pour accueillir les 36 composants et 104 plaquettes dans la zone de la carte compacte.

• Finition de surface:L'immersion en or (ENIG) fournit une surface plane et soudable, ce qui est excellent pour les 41 tampons SMT du côté supérieur, et offre également une résistance à la corrosion.

• Tests effectuésUn test électrique à 100% avant expédition garantit que la conception minutieuse et les matériaux spécialisés se traduisent par un produit entièrement fonctionnel.

Les décisions de conception: un examen plus approfondi

Examinons le composant et la structure du réseau.36 composantes,104 plaquettes au total(dont 63 sont à trous), et19 voiesIl s'agit d'une conception à technologie mixte, tirant parti de la résistance mécanique des composants à trous et de la densité du SMT.2 filetsCette simplicité suggère que la carte est un sous-circuit très spécifique, potentiellement à haute puissance ou haute fréquence, comme un filtre, un ballon, un coupleur,ou un simple réseau d'alimentation par antenne, carte numérique multifonctionnelle.

L'acceptation de la norme IPC-Classe-2 signifie que la carte est conçue pour des produits électroniques de service dédiés, un niveau de fiabilité qui convient parfaitement à ce type d'application.

Conclusion: Une classe de maître en conception basée sur les matériaux

Ce circuit imprimé personnalisé est un exemple brillant de la façon dont la sélection des matériaux conduit l'ensemble du processus de conception.le concepteur s'est assuré que la carte avait une base optimale pour les performances à haute fréquenceLa décision de renoncer au masque de soudure, un détail apparemment mineur, révèle une compréhension profonde de la façon dont les pertes parasitaires peuvent dégrader un signal.y compris le poids spécifique du cuivre, l'épaisseur du revêtement et les tolérances serrées, démontre un engagement à produire un produit fiable et à haut rendement.

Cette planche n'est pas juste une collection de composants sur un substrat;C'est un témoignage de la puissance de l'ingénierie délibérée. Un dispositif où chaque matériau et chaque spécification sont choisis pour répondre à un objectif spécifique.Une mission de haute performance.
