Étude de cas de boîtier de PCB personnalisé : F4BME220 ultra-mince pour les conceptions RF et micro-ondes compactes

Étude de cas de PCB personnalisé: ultra-mince F4BME220 pour les conceptions RF et micro-ondes compactes

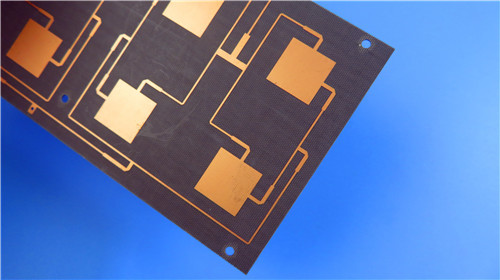

Aujourd'hui, je vous présente un PCB personnalisé qui repousse les limites de la miniaturisation: une carte ultra-mince de 0,1 mm construite sur F4BME220 pour des applications RF et micro-ondes exigeantes.

C' est ça.PCB personnaliséutilise F4BME220, un stratifié à haute fréquence à base de PTFE, pour obtenir une épaisseur finie ultra-mince de 0,1 mm.il maintient d'excellentes performances RF et est idéal pour les antennes phasées, des communications par satellite et d'autres applications de micro-ondes limitées par l'espace.

Les principaux enseignements

Matériau: laminé à haute fréquence à base de PTFE F4BME220 (Dk 2.2 typique)

Principaux avantages: la construction ultra-mince de 0,1 mm permet une miniaturisation extrême

Taille du tableau: 79 mm x 65,3 mm

Construction: à double face avec masque de soudure vert uniquement sur le dessus, sérigraphie blanche uniquement sur le dessus

Caractéristique spéciale: noyau extrêmement mince (0,1 mm) pour les conceptions compactes et légères

Qualité: IPC-Classe-2 avec test électrique à 100%

Le défi: une miniaturisation extrême sans sacrifier les performances

Notre client avait besoin d'une carte RF exceptionnellement mince, d'une épaisseur de 0,1 mm.conception compacte pouvant s'adapter à des espaces restreints tout en maintenant une excellente performance à haute fréquence pour les systèmes à micro-ondes et radarLes matériaux standard ne peuvent pas atteindre cette épaisseur tout en conservant les propriétés électriques requises.

Notre solution: le stratifié à haute fréquence F4BME 220

Nous avons sélectionné le F4BME220, un matériau à base de PTFE renforcé avec un tissu en fibre de verre et un film PTFE.

Construction ultra-mince (0,1 mm de noyau)
Le noyau du F4BME220 mesure seulement 0,1 mm, ce qui permet une épaisseur de la planche finie de 0,1 mm. Cette minceur extrême est idéale pour les applications où le poids et l'espace sont des contraintes critiques.

Caractéristiques de faible perte
Le matériau offre d'excellentes performances électriques avec une faible perte diélectrique, assurant l'intégrité du signal aux fréquences micro-ondes.

Large plage de Dk (2.17 ∼3.0)
Avec la personnalisation Dk disponible, les concepteurs peuvent affiner la constante diélectrique pour des exigences d'impédance spécifiques.idéal pour minimiser les pertes de signal.

Excellente stabilité
Le matériau offre une meilleure stabilité par rapport à la norme F4B, avec une résistance à l'isolation accrue et des performances constantes à travers les fréquences.

Faible dégagement
Le matériau présente de faibles caractéristiques d'échappement, ce qui le rend adapté aux applications aérospatiales et sous vide.

Caractéristiques du tableau

Statistiques de la conception

La conception en 2 réseaux indique un sous-circuit RF spécialisé.Le nombre élevé de voies (37) par rapport aux composants est remarquable, ce qui suggère un routage dense et des interconnexions potentiellement complexes dans une zone compacteLa taille minimale du trou de 0,25 mm repousse les limites de la capacité de forage mécanique.

Pourquoi les ultra-minces comptent

0Une épaisseur de 1 mm est extrêmement mince pour un PCB rigide.

Réduction du poids: essentielle pour l'aérospatiale, les drones et les applications portables

Économies d'espace: permet l'intégration dans des enceintes étroites

Flexibilité: approche de la minceur du circuit flexible tout en maintenant les propriétés du substrat rigide

Intégrité du signal: chemins de signal plus courts dans certaines configurations

Comparaison: comment le F4BME220 s'accumule

Pourquoi cela est important:Le F4BME220 offre la minceur des matériaux PTFE avancés avec de bonnes performances RF à un prix rentable.

Choix de conception: spécialement conçu pour les RF

Masque de soudure vert (uniquement en haut)
La couche supérieure comporte un masque de soudure vert pour la protection des composants, tandis que le fond reste nu pour des performances RF optimales et pour minimiser l'épaisseur.

Écrans de soie blancs (uniquement en haut)
L'identification claire des composants sur le côté supérieur simplifie l'assemblage et le dépannage.

Finition dorée par immersion
Fournit une surface plane et soudable avec une excellente résistance à la corrosion.

5/8 mil Trace/Espace
L'acheminement en hauteur fine permet des mises en page compactes dans la petite zone de la carte.

Applications idéales

Antennes à réseau en phase nécessitant des réseaux d'alimentation légers et compacts

Systèmes de communication par satellite avec des contraintes de poids strictes

Modules à micro-ondes et à RF dans des enceintes à espace restreint

Les appareils pour le transfert de phase et les composants passifs

Autres appareils pour la fabrication de lampes

Antennes de stations de base

Q: Comment obtenir une épaisseur de 0,1 mm?

R: Le noyau F4BME220 est fabriqué à une épaisseur de 0,1 mm. Avec des couches de cuivre ajoutées, l'épaisseur finale totale reste de 0,1 mm car le cuivre est pris en compte dans les spécifications de l'empilement.

Q: Une planche de 0,1 mm est-elle fragile?
R: Bien qu'il soit plus fin que les panneaux standard, le F4BME220 maintient une rigidité suffisante pour la plupart des applications.

Q: Pourquoi choisir F4BME plutôt que des matériaux PTFE plus chers?
R: Le F4BME offre d'excellentes performances RF à un prix plus rentable, avec l'avantage supplémentaire de capacités de construction extrêmement minces.

Q: Quelle est l'importance de 37 voies pour une conception de 2 réseaux?
R: Le nombre élevé de voies suggère un blindage complexe, une mise à la terre ou des interconnexions dans le circuit RF, qui relient probablement plusieurs points de terre ou créent un plan de terre structuré.

Q: Cette épaisseur peut-elle être obtenue avec d'autres matériaux?
R: Oui, mais le F4BME offre spécifiquement la combinaison de minceur, de faible perte et de rentabilité qui en font le bon choix pour cette application.

L'extrême minceur du F4BME220 et ses excellentes performances RF en font un choix exceptionnel pour les applications où le poids et l'espace sont essentiels.Combiné à ses caractéristiques de faible dégazage et à son rapport coût-efficacitéIl est idéal pour l'aérospatiale, les satellites et les micro-ondes compactes.

Vous avez un projet de radio ultra-mince?
