TFA294 Le stratifié plaqué cuivre se compose de résine PTFE et de céramique avec un PCB de cœur de 80 mils et une finition OSP pour les RF aérospatiaux

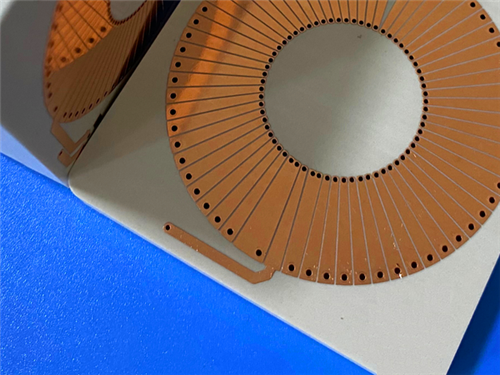

Bonjour, je m'appelle Sally. Aujourd'hui, je présente un PCB personnalisé construit sur TFA294—un substrat de PTFE rempli de céramique de qualité aérospatiale—avec un noyau épais de 2,03 mm (80 mil) et une finition OSP.

Ce PCB personnalisé a été fabriqué en utilisant le TFA294, un substrat de PTFE rempli de céramique sans fibre de verre avec une constante diélectrique de 2,94 à 10 GHz. Un noyau de 80 mil (2,03 mm) a été spécifié, résultant en une épaisseur finie de 2,1 mm. Une finition OSP (Organic Solderability Preservative) a été appliquée plutôt que le plus courant ENIG, gardant la surface du cuivre nue et économique. La conception à 2 nets indique un composant RF ciblé—probablement pour les communications par satellite, les antennes réseau à commande de phase ou les systèmes radar.

Points clés à retenir

1. Matériau : TFA294 — PTFE rempli de céramique, sans fibre de verre (Dk 2,94)
2. Avantage clé : Excellente stabilité en fréquence, perte diélectrique minimale, fiabilité de qualité aérospatiale
3. Taille de la carte : 49 mm x 90,3 mm | Épaisseur finie : 2,1 mm (noyau de 80 mil)
4. Construction : Double face, aucun masque de soudure appliqué des deux côtés, aucune sérigraphie utilisée
5. Finition de surface : OSP — une alternative économique à cuivre nu à l'ENIG
6. Conception : 16 composants, 7 vias, 2 nets — un circuit RF ciblé
7. Qualité : IPC-Classe-2 respectée, et test électrique à 100 % effectué

Une carte RF a été requise par notre client, combinant un substrat épais de 80 mil avec une finition OSP à cuivre nu. L'épaisseur a probablement été spécifiée pour la rigidité mécanique ou des caractéristiques électriques spécifiques, tandis que la finition OSP a été choisie pour son efficacité économique et pour éviter les couches métalliques supplémentaires de l'ENIG. L'application exigeait une fiabilité de qualité aérospatiale avec une perte diélectrique minimale.

Le TFA294 a été sélectionné parmi la série TFA. Voici pourquoi il a été choisi :

Construction sans fibre de verre
La couche diélectrique était composée de résine PTFE et de nanocéramiques uniformément dispersées—aucune nappe de fibre de verre n'a été utilisée. Cela a éliminé "l'effet fibre de verre", où les motifs de tissage provoquent des variations microscopiques de Dk qui dégradent l'intégrité du signal à hautes fréquences.

Dk faible et stable (2,94 à 10 GHz)
Une excellente stabilité en fréquence a été obtenue, avec une variation minimale sur la plage de fonctionnement. Le faible TCDK de -5 ppm/°C a assuré des performances constantes de -55°C à 150°C.

Faible perte exceptionnelle (Df = 0,0010 à 10 GHz et 20 GHz)
Une atténuation minimale du signal a été assurée—même à 40 GHz, le facteur de dissipation est resté à seulement 0,0012.

Anisotropie minimisée
L'anisotropie X/Y/Z a été minimisée, et le CTE (18 ppm/°C sur les axes X/Y) était étroitement adapté à la feuille de cuivre pour des trous métallisés fiables.

Faible absorption d'humidité (0,03 %)
La dérive des performances dans les environnements humides a été évitée.

Classification UL 94-V0
La résistance au feu a été confirmée pour les applications critiques en matière de sécurité.

Spécifications de la carte

Statistiques de conception

La conception à 2 nets indique un sous-circuit RF ciblé—probablement un filtre, un coupleur ou un réseau d'alimentation d'antenne. Le noyau de 80 mil est inhabituellement épais pour une carte à 2 couches et suggère des exigences mécaniques ou électriques spécifiques.

Finition de surface OSP

L'OSP a été choisi comme finition économique à cuivre nu. Contrairement à l'ENIG, aucune couche de nickel ou d'or n'a été appliquée, gardant la surface simple et évitant toute contribution magnétique ou de perte potentielle des métaux supplémentaires. L'OSP protège le cuivre pendant le stockage et le soudage tout en laissant la surface essentiellement nue.

Aucun masque de soudure (des deux côtés)
Le masque de soudure a été éliminé pour éviter toute perte diélectrique potentielle ou variation d'impédance aux fréquences micro-ondes.

Aucune sérigraphie
La sérigraphie a été omise pour garder la carte propre et optimiser les performances RF.

Noyau épais de 80 mil
Le noyau épais a été spécifié pour la rigidité mécanique ou des caractéristiques électriques spécifiques—le TFA294 est disponible dans une gamme d'épaisseurs pour répondre à divers besoins de conception.

Propriétés du TFA294

Pourquoi c'est important : Le TFA294 offre des performances de perte exceptionnelles qui restent stables même à 40 GHz, avec un TCDK de seulement -5 ppm/°C. Sa construction sans fibre de verre assure une uniformité de Dk supérieure par rapport aux matériaux PTFE tissés.

Comparaison : Comment le TFA294 se compare

Pourquoi c'est important : Le TFA294 offre des pertes extrêmement faibles et stables sur une large plage de fréquences, avec une anisotropie minimale et une excellente stabilité thermique—idéal pour les applications aérospatiales et à haute fréquence.

Applications idéales

Avec ses faibles pertes, son Dk stable et sa fiabilité de qualité aérospatiale, cette conception est spécialement conçue pour :

1. Équipements aérospatiaux, espace, équipements en cabine et avions
2. Micro-ondes, antennes et antennes à phase sensible
3. Radars d'alerte précoce et radars aéroportés
4. Antennes réseau à commande de phase et réseaux de formation de faisceaux
5. Communications et navigation par satellite
6. Amplificateurs de puissance

Q : Pourquoi l'OSP a-t-il été choisi au lieu de l'ENIG ?
R : L'OSP a été choisi pour son efficacité économique et pour garder la surface du cuivre essentiellement nue. Aucune couche de nickel ou d'or n'a été appliquée, évitant ainsi toute contribution magnétique ou de perte potentielle des métaux supplémentaires.

Q : Pourquoi un noyau de 80 mil (2,03 mm) a-t-il été spécifié ?
R : Le noyau épais a probablement été spécifié pour la rigidité mécanique ou des caractéristiques électriques spécifiques. Le TFA294 est disponible dans une gamme d'épaisseurs pour répondre à divers besoins de conception.

Q : Qu'est-ce qui différencie le TFA294 du PTFE standard ?
R : Le TFA294 n'utilise aucun renforcement en fibre de verre—le diélectrique est composé de résine PTFE et de nanocéramiques. Cela élimine l'effet fibre de verre et offre une uniformité de Dk et une stabilité en fréquence supérieures.

Q : Comment le TFA294 se comporte-t-il à des fréquences plus élevées ?
R : Exceptionnellement bien. Le facteur de dissipation reste à 0,0010 même à 20 GHz et n'augmente que jusqu'à 0,0012 à 40 GHz, avec un TCDK de seulement -5 ppm/°C.

Q : Pourquoi aucun masque de soudure ni sérigraphie n'a-t-il été appliqué ?
R : Les deux ont été éliminés pour éviter toute perte diélectrique potentielle ou interférence avec les performances RF—critique pour les circuits micro-ondes sensibles.

Q : Ce matériau convient-il aux applications spatiales ?
R : Oui. Le TFA294 est décrit comme un matériau de qualité aérospatiale avec une faible absorption d'humidité et une classification UL 94-V0, ce qui le rend adapté aux environnements spatiaux et aérospatiaux.

Réflexions finales

Le TFA294 offre des performances exceptionnelles à faible perte sur une large plage de fréquences, avec une construction sans fibre de verre qui assure une cohérence de signal supérieure. Combinée à la finition OSP économique et au noyau épais de 80 mil, cette carte est spécialement conçue pour les applications aérospatiales et RF exigeantes.

Vous avez un projet aérospatial à haute fréquence en tête ? J'aimerais en savoir plus !
