Laminat TMM10 épais de 5,08 mm (200 mil) pour les applications RF et d'antenne à haute fréquence

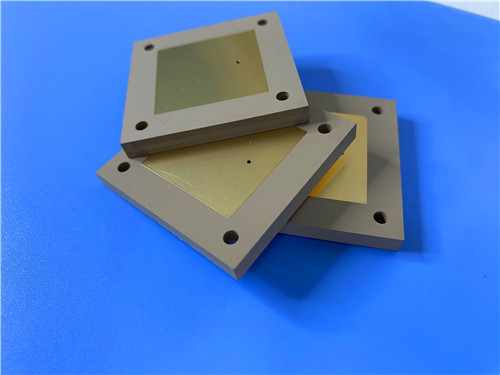

Bonjour, je suis Sally.PCB personnalisé construit sur le Rogers TMM10- un matériau à micro-ondes thermodurcissable avec une constante diélectrique élevée de 9,20 et un noyau d'une épaisseur inhabituelle de 5,08 mm.

Ce PCB personnalisé a été fabriqué à l'aide de Rogers TMM10, un matériau de micro-ondes thermoset rempli de céramiqueconstante diélectrique de 9.20à 10 GHz. Une épaisseur inhabituelle5.08 mm (200 mil)La haute Dk prend en charge des géométries de circuits compacts, ce qui rend cette conception bien adaptée aux communications par satellite, aux antennes GPS, auxet testeurs de puces.

Les principaux enseignements

1. Matériau: Rogers TMM10 ️ matériau à micro-ondes thermoset rempli de céramique (Dk 9.20)
2. Avantages clés: Dk élevé pour la miniaturisation des circuits, stabilité thermoset, option de noyau épais
3. Taille du tableau: 63,9 mm x 48 mm. Épaisseur finie: 5,1 mm.
4. Construction: à double face, aucun masque de soudure n'a été appliqué des deux côtés, aucune sérigraphie n'a été utilisée
5. Conception: 26 composants, 13 voies, 2 réseaux ‡ un circuit RF focalisé
6. Qualité: IPC-Classe-2 a été respectée et 100% des essais électriques ont été effectués

Le défi: une conception haute densité et exceptionnellement épaisse

Notre client avait besoin d'une carte RF qui combine une constante diélectrique élevée avec un substrat inhabituellement épais.Le noyau de 08 mm était nécessaire pour atteindre des objectifs mécaniques ou électriques spécifiques, que ce soit pour la rigidité mécaniqueLes laminaires minces standard ne pouvaient pas répondre à ces exigences.

Le TMM10 a été choisi, un matériau thermodurcissable qui combine les avantages du PTFE et des substrats céramiques.

Constante diélectrique élevée (Dk = 9,20 ± 0,230 à 10 GHz)
Les géométries de circuits compacts ont été rendues possibles par l'avantage significatif de la haute Dk?? a pour les conceptions RF limitées en espace.

Faible perte (Df = 0,0022 à 10 GHz)
L'atténuation minimale du signal a été assurée, ce qui est essentiel pour les circuits RF et micro-ondes sensibles.

Disponibilité du noyau épais (5.08 mm / 200 mil)
Un noyau d'une épaisseur inhabituelle a été spécifié et livré.

Stabilité thermosettée
La résistance au glissement et au flux de froid a été assurée, contrairement aux matériaux PTFE.et la CTE a été assortie au cuivre (21 ppm/K sur les axes X/Y) pour des trous transparents plaqués fiables.

Les avantages du traitement
Le traitement au napthanate de sodium n'était pas nécessaire avant le revêtement sans électro, ce qui simplifie la fabrication.

Un câble relié de façon fiable
La résine thermodurcissable permet une liaison fiable des fils, une capacité précieuse pour les testeurs de puces et les ensembles RF spécialisés.

Caractéristiques du tableau

La conception de 2 réseaux indique un sous-circuit RF concentré, probablement un filtre, un coupleur ou un réseau d'alimentation d'antenne.1 mm d'épaisseur finie est très inhabituel pour une carte à deux couches et suggère des exigences mécaniques ou électriques spécifiques.

Propriétés du matériau: les chiffres derrière TMM10

Le TMM10 offre un Dk élevé dans un matériau thermodurcissable, permettant à la fois la miniaturisation du circuit et la stabilité mécanique.Le noyau de 08 mm utilisé ici offre une flexibilité de conception exceptionnelle.

TMM10 et TMM10i sont étroitement apparentés, avec TMM10i offrant un Dk légèrement plus élevé. Les deux offrent une stabilité thermodurcissable et sont disponibles dans des noyaux épais.

Applications idéales

1. Testeurs de puces nécessitant une liaison fiable et des performances constantes
2. Polarisateurs diélectriques bénéficiant d'un niveau élevé de Dk et de substrats épais
3. Systèmes de communication par satellite où des circuits RF compacts et fiables sont essentiels
4. Antennes GPS et antennes à patch nécessitant un contrôle précis de l'impédance

Q: Pourquoi un noyau de cette épaisseur (5,08 mm) a-t-il été spécifié?
R: L'épaisseur du noyau peut avoir été spécifiée pour la rigidité mécanique, les caractéristiques d'impédance spécifiques ou les performances de l'antenne.offrant une souplesse de conception exceptionnelle.

Q: Qu'est-ce qui différencie le TMM10 des matériaux PTFE?
R: Le TMM10 est un matériau thermodurcissable, il résiste donc à la glissade et au flux de froid, contrairement au PTFE. Il ne nécessite pas non plus de traitement au napthanate de sodium avant le revêtement, ce qui simplifie la fabrication.

Q: Pourquoi n'a-t-on pas appliqué de masque de soudure ou de sérigraphie?
R: Les deux ont été éliminés pour éviter toute perte diélectrique potentielle ou toute interférence avec les performances de RF, essentielles pour les circuits sensibles aux micro-ondes.

Q: Quelle est l'importance de la conception des 2 réseaux?
R: Une conception à 2 réseaux indique un sous-circuit RF ciblé, tel qu'un filtre, un coupleur ou un réseau d'alimentation d'antenne.

Q: Le TMM10 est-il adapté à l'assemblage de fils?
R: Oui, la résine thermodurcissable permet une reliure fiable des fils, ce qui la rend utile pour les testeurs de puces et les ensembles RF spécialisés.

Q: Comment le TMM10 gère-t-il les températures élevées?
R: Une température de décomposition de 425 °C (TGA) est résistante et le CTE est assorti au cuivre pour des trous placés fiables par le cycle thermique.

Réflexions finales

Le Rogers TMM10 offre un Dk élevé, une faible perte et une stabilité thermoset dans un matériau qui peut être spécifié dans des noyaux d'épaisseur inhabituelle.Lorsque votre conception RF nécessite à la fois des géométries compactes et une robustesse mécanique, ce matériau fournit.

Avez-vous un projet à haute teneur en Dk ou en substrat épais?
