Épais, résistant et faible perte : le PCB WL-CT440 30 mil

Épais, résistants et à faible perte: le PCB WL-CT440 30 mil

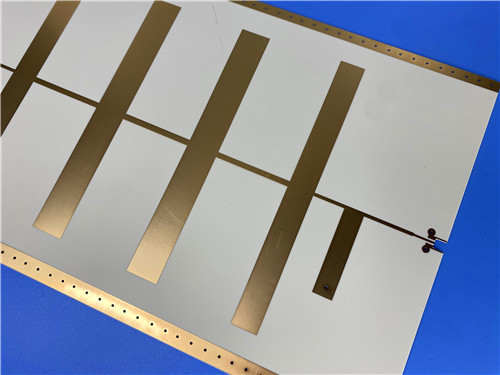

Besoin d'une carte haute fréquence plus épaisse que d'habitude mais toujours facile à fabriquer?Le nombre d'étoiles30 millilitres de PCB ENIG.

Cette planche à deux couches (89 mm x 63,5 mm) est construite sur le composite hydrocarbures-céramique thermodurcissable WL-CT440 de Wangling qui comble l'écart entre les performances du PTFE et la traçabilité du FR-4.

Pourquoi tu le veux?

• FR-4 Amical:Contrairement aux matériaux PTFE, WL-CT440 utilise des techniques de fabrication FR-4 standard. Aucune préparation spéciale. Moins cher, plus rapide.

• Performance RF solide:Une constante diélectrique de4.1et le facteur de dissipation de0.004C'est assez pour les micro-ondes et les antennes.

• Épaisseur du noyau:À0.8 mm (30 mil)Avec une épaisseur finie, cette carte offre une rigidité mécanique que les stratifiés RF plus minces ne peuvent rivaliser.

• Stable comme un rocher:TCDK de -21 ppm/°C signifie que votre Dk ne dérivera pas avec la température.

• Pas de masque, pas de sérigraphie:Juste du laminé nu, du cuivre et de l'ENIG.

La capture d'écran des spécifications:

• Le stockage:2-couche. 35 μm de cuivre / 0,762 mm (30 mil) WL-CT440 / 35 μm de cuivre

• Finition:L'or par immersion (ENIG)

• Traces ou trous:4/6 de millimètre de trace dans l'espace.

• Les statistiques:37 composants, 49 plaquettes, 31 voies

• Qualité:IPC-Classe-2. Test électrique à 100%.

Propriétés clés:

• Conductivité thermique: 0,66 W/m/K (bonne dissipation de chaleur)

• Absorption de l'humidité: 0,12% (faible)

• Tg élevé: > 280°C

Meilleur pour:Équipement aérospatial, radar aéroporté, antennes phasées, communication par satellite, amplificateurs de puissance et systèmes de navigation.

En résumé:

Si vous voulez des performances RF comme le PTFE sans les maux de tête de fabrication du PTFE, le WL-CT440 vous suffit.Un choix judicieux pour les applications aérospatiales et micro-ondes.
