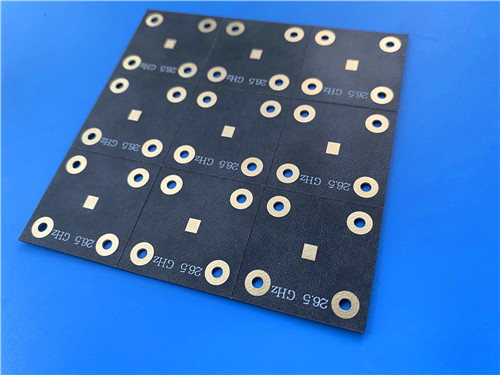

Aujourd'hui, je présente un PCB personnalisé construit surTaconique TLX-6—un matériau d'antenne à grand volume conçu pour être fiable dans des environnements extrêmes.
Ce PCB personnalisé a été fabriqué à l'aide de Taconic TLX-6, un stratifié en fibre de verre PTFE avec une constante diélectrique faible et stable. Ses excellentes propriétés mécaniques, sa résistance aux rayonnements et ses performances PIM exceptionnelles (inférieures à -160 dBc) le rendent idéal pour les systèmes radar, les communications mobiles et les équipements de test micro-ondes. Avec 102 composants et 127 vias, c'est la carte la plus complexe que nous ayons présentée.
Points clés à retenir
- Matériau : Taconic TLX-6 – laminé en fibre de verre PTFE
- Avantage clé : Excellentes valeurs PIM (< -160 dBc), résistance aux radiations, stabilité dimensionnelle
- Taille de la planche : 105 mm x 98 mm | Épaisseur : 0,2 mm (ultra-fin)
- Construction : Double face, sans masque de soudure des deux côtés, sérigraphie blanche sur le dessus
- Conception : 102 composants, 127 vias, 2 réseaux — une conception RF dense et complexe
- Qualité : IPC-Class-2 avec tests 100 % électriques
- Le défi : fiabilité dans des environnements extrêmes
Notre client avait besoin d'une carte RF hautes performances pour une application exigeant une fiabilité exceptionnelle dans des conditions sévères. La conception devait résister aux vibrations lors du lancement spatial, à l’exposition à des températures élevées, aux rayonnements dans l’espace et aux environnements maritimes extrêmes. De plus, d’excellentes performances d’intermodulation passive (PIM) étaient essentielles.
TLX-6a été sélectionné, un stratifié en fibre de verre PTFE de la série de matériaux d'antenne à grand volume de Taconic. Voicipourquoi il a été choisi :
Excellentes performances PIM
Les valeurs PIM mesurées en dessous de -160 dBc ont été atteintes, une exigence essentielle pour les systèmes de communication sensibles où la distorsion d'intermodulation doit être minimisée.
Résistance aux radiations et faible dégazage
Ces propriétés sont essentielles pour les applications spatiales. Le matériau a été reconnu par la NASA pour ses faibles caractéristiques de dégazage, ce qui le rend adapté aux systèmes satellitaires et spatiaux.
Excellentes propriétés mécaniques et thermiques
La résistance au fluage a été assurée pour les PWB boulonnés sur des boîtiers soumis à des vibrations élevées lors du lancement spatial. L'exposition aux températures élevées dans les modules du moteur a également été résistée.
NSP faible et stable
Une constante diélectrique étroitement contrôlée a été maintenue sur une large plage de fréquences, garantissant des performances électriques constantes.
Stabilité dimensionnelle
Une excellente stabilité dimensionnelle a été obtenue, même lorsqu'il est soumis à des variations extrêmes de température pendant le vol ou aux cycles environnementaux.
Faible absorption d'humidité
Une absorption minimale de l'humidité a été assurée, empêchant ainsi la dérive des performances dans les environnements humides.
Spécifications de la carte
| Fonctionnalité |
Spécification |
| Dimensions |
105 mm x 98 mm (±0,15 mm) |
| Empilement |
35 μm Cu / 0,089 mm TLX-6 / 35 μm Cu |
| Épaisseur finie |
0,2 mm (ultra fin) |
| Trace/Espace |
5/7 milles |
| Taille minimale du trou |
0,3 mm |
| Finition de surface |
Immersion Or |
| Masque de soudure |
Aucun (des deux côtés) |
| Sérigraphie |
Blanc (haut uniquement) |
| Essai |
100% électrique |
| Standard |
IPC-Classe-2 |
Statistiques de conception
| Métrique |
Valeur |
| Composants |
102 |
| Total des tampons |
98 (61 trous traversants, 37 SMT) |
| Vias |
127 |
| Filets |
2 |
La conception à 2 filets avec127 voiesindique un problème très complexeCircuit RFavec de vastes structures de mise à la terre et de blindage. Le nombre élevé de composants (102) suggère un sous-système sophistiqué,probablement un réseau d'antennes ou un réseau micro-ondes complexe.
Choix de conception : spécialement conçus pour les environnements extrêmes
Pas de masque de soudure (des deux côtés)
Le masque de soudure a été éliminé pour éviter toute perte diélectrique potentielle ou toute contribution au dégazage, essentielle pour les applications spatiales et aérospatiales.
Sérigraphie blanche (haut uniquement)
Une sérigraphie blanche a été appliquée pour fournir une identification claire des composants.
Finition dorée par immersion
L'or par immersion a été choisi pour offrir une surface plane et soudable avec une excellente résistance à la corrosion.
Construction ultra fine de 0,2 mm.
La construction ultra fine permet des conceptions légères, un avantage essentiel pour les applications spatiales et aérospatiales où chaque gramme compte.
Comparaison : comment le TLX-6 se compare
| Propriété |
TLX-6 |
Norme FR-4 |
PTFE (typique) |
| Performances PIM |
< -160 dBc |
Pauvre |
Bien |
| Résistance aux radiations |
Excellent |
Pauvre |
Modéré |
| Stabilité du Dk |
Excellent |
Modéré |
Bien |
| Stabilité dimensionnelle |
Excellent |
Bien |
Modéré |
| Absorption d'humidité |
Faible |
Haut |
Faible |
| Classement UL |
94V0 |
94V0 |
94V0 |
Pourquoi c'est important :Le TLX-6 offre des performances PIM et une résistance aux radiations exceptionnelles, ce qui le rend idéal pour les systèmes de communication et radar critiques dans des environnements extrêmes.
Applications idéales
- Systèmes radar nécessitant des performances fiables
- Infrastructure de communications mobiles
- Équipement de test micro-ondes
- Dispositifs de transmission micro-ondes
- Coupleurs, séparateurs, combineurs, amplificateurs et antennes
Q : Qu'est-ce qui rend le TLX-6 adapté aux applications spatiales ?
R : Le matériau présente une résistance aux radiations et un faible dégazage, et a été reconnu par la NASA pour son adéquation aux environnements spatiaux.
Q : Qu'est-ce que le PIM et pourquoi est-ce important ?
R : L'intermodulation passive (PIM) est une distorsion générée par les non-linéarités des composants passifs. Un faible PIM (< -160 dBc) est essentiel pour les systèmes de communication sensibles afin d'éviter les interférences.
Q : Pourquoi y a-t-il 127 vias avec seulement 2 réseaux ?
R : Le nombre élevé de vias représente des structures de mise à la terre et de blindage étendues, créant un plan de masse bien défini pour les signaux RF.
Q : Que signifie « matériau d'antenne à grand volume » ?
R : Le TLX-6 est conçu pour la production en grand volume d'antennes et de composants RF, offrant cohérence et fiabilité à grande échelle.
Q : Comment le TLX-6 gère-t-il les environnements extrêmes ?
R : Le matériau résiste au fluage sous l’effet des vibrations, aux températures élevées, maintient ses performances dans des environnements de rayonnement et reste stable sur de larges plages de températures.
Pensées finales
Le Taconic TLX-6 offre des performances PIM, une résistance aux radiations et une robustesse mécanique exceptionnelles dans un boîtier léger et ultra-mince. Lorsque votre application exige de la fiabilité dans les environnements les plus extrêmes, ce matériau est à la hauteur.
Vous avez un projet de radar ou d'antenne en tête ? J'aimerais en entendre parler.
-Sally
