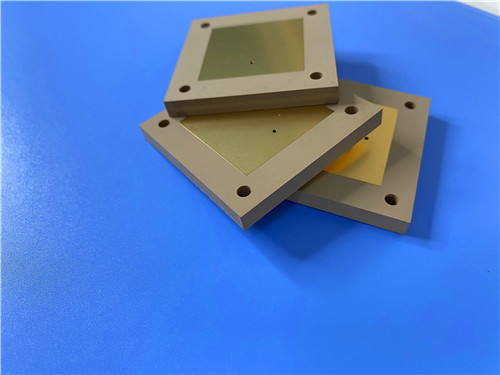

TP2500 PCB à double face à haute fréquence DK construit sur un stratifié de 0,8 mm et plaqué en or pur pour RF aérospatial

Bonjour, je suis Sally.PCB personnaliséconstruit surWangling TP2500 est une marque- un thermoplastique sans fibre de verre avec unfinition en or pur sans nickel, conçus pour des applications aérospatiales et de défense exigeantes.

Ce PCB sur mesure a été fabriqué à l'aide de Wangling TP2500, unPPO rempli de céramiquethermoplastique provenant duSérie TPUn revêtement en or pur sans nickel a été appliqué comme finition de surface, ce qui le rend approprié pour les applications de liaison de fil et de RF sensibles.la conception est un composant à circuit unique hautement spécialisé, probablement une antenne miniaturisée ou un réseau d'alimentation pour la navigation Beidou, équipement de lancement de missiles, ou fusibles.

Les principaux enseignements

Matériau: Wangling TP2500 ∙ PPO rempli de céramique en thermoplastique

Principaux avantages: construction sans fibre de verre, finition en or pur sans nickel, résistance aux rayonnements

Taille du tableau: 78 mm x 43,05 mm. Épaisseur finie: 0,9 mm.

Construction: à double face, aucun masque de soudure n'a été appliqué des deux côtés, aucune sérigraphie n'a été utilisée

Finition de surface: plaquage en or pur (sans nickel) idéal pour la liaison de fil et la RF à faible perte

Conception: 26 composants, 36 voies, un seul réseau

Qualité: IPC-Classe-2 a été respectée et 100% des essais électriques ont été effectués

Le défi: des performances sans nickel pour les RF sensibles

Notre client avait besoin d'une carte RF pour une application aérospatiale critique.Une finition de surface sans nickel a été spécifiée comme une exigence critique, car le nickel est légèrement magnétique et peut introduire des pertes ou affecter les performances dans les circuits RF sensibles.La capacité de liaison des fils était également nécessaire. En outre, la conception exigeait une résistance aux radiations et une faible dégazation pour l'espace et les environnements de défense.

Wangling TP2500 plaqué en or pur

Le TP2500 a été sélectionné parmi la série Wangling TP, combiné avec une finition de surface en or pur (sans nickel).

Finition en or pur sans nickel
Le nickel a été éliminé de la finition de surface, éliminant toute interférence magnétique potentielle ou contribution à la perte dans les circuits RF sensibles.La surface en or pur offre également une excellente capacité de liaison de fil, ce qui est essentiel pour les ensembles RF spécialisés..

Construction sans fibre de verre
La couche diélectrique était composée uniquement de céramique et de résine PPO sans tissu en fibre de verre.

Dk contrôlable avec précision (3 à 25)
Les valeurs de Dk peuvent être réglées dans la série TP en ajustant le rapport céramique/résine, ce qui offre une flexibilité de conception pour les exigences d'impédance spécifiques.

Résistant aux radiations et à faible dégagement de gaz
Ces propriétés sont essentielles pour les applications spatiales et aérospatiales.

Large plage de température de fonctionnement
Des performances fiables de -100°C à +150°C ont été obtenues, avec une excellente résistance aux basses températures.

Une précision supérieure
Contrairement aux substrats en céramique, le TP2500 peut être usiné à l'aide de techniques PCB standard, le forage, le fraisage, le cisaillement et la gravure ont été appliqués.

Le bâtiment: des détails importants

Statistiques de la conception

La conception d'un seul réseau est la statistique la plus révélatrice: un seul chemin conducteur a été créé, tel qu'une ligne d'alimentation d'antenne ou un réseau RF passif.Cela confirme que l'application est un composant RF hautement spécialisé, probablement une antenne miniaturisée ou un réseau de distribution.

Choix de conception: spécialement conçu pour la radio aérospatiale

Plaquage en or pur (sans nickel)
Le nickel a été éliminé pour éviter les interférences magnétiques et les pertes dans les circuits RF sensibles.

Pas de masque de soudure (des deux côtés)
Le masque de soudure a été éliminé afin d'éviter toute perte diélectrique potentielle ou contributions de dégazage, essentielles pour les applications spatiales et aérospatiales.

Pas de sérigraphie
L'écran à soie a été omis pour garder la carte propre et optimiser les performances RF.

0.9 mm Épaisseur finie
Un équilibre a été trouvé entre la robustesse mécanique et la construction légère.

Comparaison: comment le TP2500 s'accumule

Pourquoi cela est important:Le TP2500 avec plaque d'or pur offre la capacité de liaison du fil et la résistance aux rayonnements des substrats céramiques avec la machinabilité dePTFE- et sans l'interférence magnétique du nickel.

Applications idéales

1. Systèmes de navigation Beidou nécessitant des circuits RF compacts et fiables
2. Équipement de transport de missiles exigeant une résistance aux chocs et aux radiations
3. Des fusibles nécessitant une miniaturisation et une fiabilité extrêmes
4. Antennes miniaturisées pour l'aérospatiale et la défense

Q: Pourquoi une finition en or pur sans nickel a-t-elle été spécifiée?
R: Le nickel est légèrement magnétique et peut entraîner des pertes ou affecter les performances dans les circuits RF sensibles.

Q: Qu'est-ce qui différencie le TP2500 des matériaux PTFE?
R: Le TP2500 n'utilise pas de renforcement en fibre de verre, le diélectrique est entièrement composé de céramique et de résine PPO.Cela élimine les variations Dk et fournit une stabilité dimensionnelle supérieure et une résistance aux rayonnements.

Q: Pourquoi cette conception n'a qu'un seul filet?
R: Un seul chemin conducteur a été conçu, tel qu'une ligne d'alimentation d'antenne ou un réseau RF passif.

Q: Quelle est la signification de 36 voies avec une conception de 1 filet?
R: Des structures de mise à la terre étendues ont probablement été créées par le décompte via le haut, formant un plan de terre bien défini ou un bouclier pour la trajectoire du signal unique.

Q: Le placage en or pur est-il adapté à l'assemblage de fils?
R: Oui, l'or pur fournit une excellente surface pour la liaison des fils, ce qui le rend idéal pour les assemblages RF spécialisés et les interconnexions au niveau des puces.

Q: Ce matériau est-il adapté aux applications spatiales?
R: Oui. La résistance aux radiations et les faibles rejets de gaz font du TP2500 un excellent choix pour les environnements spatiaux et aérospatiaux.

Réflexions finales

Le Wangling TP2500 plaqué en or pur offre une combinaison unique de propriétés: construction sans fibre de verre, finition sans nickel, résistance aux rayonnements et excellente machinabilité.Lorsque votre conception RF exige la capacité de liaison de fil et l'absence d'interférences magnétiques, ce matériau fournit.
