Wangling PCB laminé à haute teneur en Dk 4.4 TP440 pour antennes miniaturisées et applications aérospatiales

Étude de cas sur PCB personnalisé : TP440 High-Dk pour les applications d'antennes miniaturisées et aérospatiales

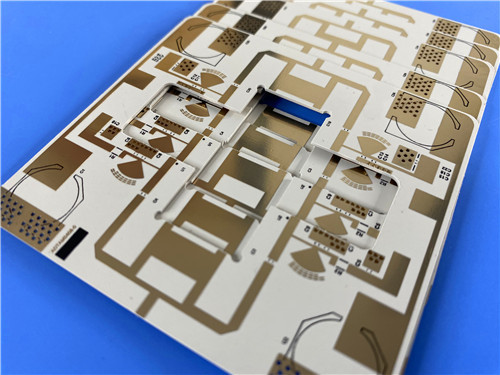

Salut, je m'appelle Sally. Aujourd'hui, je présente un fascinant PCB personnalisé qui utilise le Wangling TP440, un matériau thermoplastique haute fréquence unique, pour les applications exigeantes de l'aérospatiale et des antennes miniaturisées.

Ce PCB personnalisé utiliseWangling TP440, un thermoplastique PPO (oxyde de polyphénylène) chargé de céramique avec unconstante diélectrique de 4,4. Contrairement aux matériaux PTFE traditionnels, le TP440 ne contient aucun renfort en fibre de verre, offrant une stabilité dimensionnelle exceptionnelle et un contrôle Dk précis. Il est idéal pour les antennes GPS, les systèmes embarqués sur missiles, les fusées et autres applications aérospatiales nécessitant une résistance aux radiations et un faible dégazage.

Points clés à retenir

• Matériau : thermoplastique PPO chargé de céramique Wangling TP440 (Dk 4.4)
• Avantage clé : Pas de renfort en fibre de verre, contrôle précis du Dk, résistance aux radiations
• Taille de la carte : 45,63 mm x 97,01 mm
• Construction : Double face sans masque de soudure des deux côtés, sérigraphie noire sur le dessus uniquement
• Caractéristique unique : un seul réseau dans la conception – application à circuit unique hautement spécialisée
• Qualité : IPC-Class-2 avec tests 100 % électriques

Le client avait besoin d'un PCB haute fréquence pour une application aérospatiale critique, probablement une antenne GPS, une fusée ou un système embarqué sur un missile. Les exigences étaient exigeantes : résistance aux radiations, faible dégazage, performances électriques stables malgré des températures extrêmes et format compact. Les matériaux PTFE traditionnels renforcés en fibre de verre ne peuvent pas fournir la stabilité dimensionnelle et la résistance aux radiations requises.

Pas de renfort en fibre de verre
Contrairement aux stratifiés PTFE traditionnels, le TP440 n'utilise aucun tissu en fibre de verre. La couche diélectrique est constituée uniquement de céramique et de résine PPO. Cela élimine « l'effet fibre de verre » qui peut provoquer des micro-variations de la constante diélectrique, garantissant ainsi une cohérence supérieure du signal.

Constante diélectrique précise (Dk = 4,4)
La série TP permet d'ajuster avec précision les valeurs Dk de 3 à 25 en ajustant le rapport céramique/résine. Pour cette conception, Dk 4.4 offre un équilibre optimal entre miniaturisation et intégrité du signal.

Résistance aux radiations et faible dégazage
Ces propriétés sont essentielles pour les applications spatiales et aérospatiales. Le matériau conserve ses performances électriques même dans des environnements à fort rayonnement, avec un dégazage minimal pour éviter la contamination des optiques ou des composants électroniques sensibles.

Excellente stabilité de la température
Le matériau fonctionne de manière fiable entre -100°C et +150°C, avec une variation minimale des performances électriques sur toute la plage de fonctionnement.

Usinabilité
Contrairement aux substrats céramiques (qui nécessitent un revêtement sous vide et sont difficiles à usiner), le TP440 peut être traité à l'aide de techniques standard de fabrication de PCB : perçage, fraisage, cisaillement et gravure.

Spécifications de la carte

Statistiques de conception

La conception à filet unique est ici la statistique la plus frappante. Un circuit à 1 réseau est hautement spécialisé : il représente un chemin conducteur unique, généralement une ligne de transmission, une alimentation d'antenne ou un simple réseau passif. Cela confirme que l'application est probablement un composant RF hautement spécialisé.

Choix de conception : spécialement conçus pour l’aérospatiale

Pas de masque de soudure (des deux côtés)
L'absence de masque de soudure élimine toute perte diélectrique potentielle ou contribution au dégazage des matériaux du masque, ce qui est essentiel pour les applications aérospatiales où chaque variable doit être contrôlée.

Sérigraphie noire (haut uniquement)
La sérigraphie noire offre un excellent contraste pour l'identification des composants tout en conservant une apparence professionnelle.

Finition dorée par immersion
Fournit une surface plane et soudable avec une excellente résistance à la corrosion et une excellente capacité de liaison par fil.

Épaisseur finie de 1,6 mm
Le panneau plus épais offre une robustesse mécanique pour les applications aérospatiales où la résistance aux vibrations et aux chocs est essentielle.

Comparaison : comment le TP440 se compare

Pourquoi c'est important :Le TP440 offre la résistance aux radiations et le faible dégazage des substrats céramiques avec l'usinabilité du PTFE. Sa construction sans fibre de verre assure une uniformité Dk exceptionnelle.

Applications idéales

• Antennes GPS nécessitant des performances stables dans les environnements spatiaux
• Systèmes porteurs de missiles exigeant une résistance aux chocs et aux radiations
• Fusées nécessitant des circuits RF compacts et fiables
• Antennes miniaturisées pour applications aérospatiales et de défense
• Systèmes de navigation par satellite Beidou

Q : Qu'est-ce qui différencie le TP440 des matériaux PTFE ?
R : Le TP440 n'utilise aucun renfort en fibre de verre : le diélectrique est entièrement composé de céramique et de résine PPO. Cela élimine les variations Dk causées par le tissage de la fibre de verre et offre une stabilité dimensionnelle supérieure.

Q : Pourquoi cette conception n'a-t-elle qu'un seul filet ?
R : Une conception à 1 réseau représente un chemin conducteur unique, tel qu'une ligne d'alimentation d'antenne, une simple ligne de transmission ou un réseau RF passif. Ceci est typique des composants RF hautement spécialisés.

Q : Que signifie « résistant aux radiations » ?
R : Le matériau conserve ses propriétés électriques et mécaniques lorsqu'il est exposé à des rayonnements (comme dans l'espace ou dans des environnements nucléaires). Ceci est essentiel pour les applications aérospatiales.

Q : Pourquoi utiliser le TP440 au lieu d'un substrat en céramique ?
R : Le TP440 offre des propriétés électriques et de résistance aux radiations similaires, mais est beaucoup plus facile à usiner et à traiter à l'aide des méthodes standard de fabrication de PCB. Les substrats en céramique nécessitent un traitement spécialisé comme le perçage laser et le revêtement sous vide.

Q : Quelle est la signification des 28 vias avec une conception à 1 réseau ?
R : Le nombre élevé de vias représente probablement de vastes structures de mise à la terre, créant un plan de masse ou un blindage bien défini pour le chemin de signal unique.

Q : Ce matériau est-il adapté aux applications spatiales ?
R : Oui. Le faible dégazage et la résistance aux radiations font du TP440 un excellent choix pour les environnements spatiaux et aérospatiaux.

Pensées finales

La combinaison unique de propriétés du Wangling TP440 (construction sans fibre de verre, contrôle Dk précis, résistance aux radiations et excellente usinabilité) en fait un choix exceptionnel pour les applications exigeantes de l'aérospatiale et de la défense. Que vous conceviez des antennes GPS, des systèmes embarqués sur missiles ou des modules RF compacts, ce matériau offre la fiabilité et les performances dont vous avez besoin.

Vous avez un projet aérospatial ou d'antenne en tête ? J'aimerais en entendre parler.

-Sally
