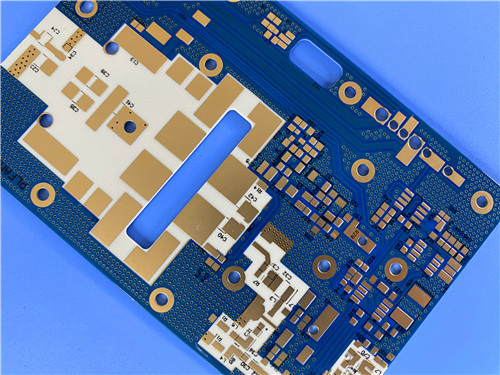

Pourquoi le PCB RO4350B LoPro 4mil Immersion Gold change la donne pour les conceptions RF et haute vitesse

Pourquoi le RO4350B LoPro 4mil Immersion Gold PCB est un changeur de jeu pour les conceptions RF et haute vitesse

Introduction au projet

Dans le monde des circuits haute fréquence, la sélection du matériau est tout.RO4350BLe PCB de LoPro.

Nous avons récemment mis la main sur une fiche de spécifications pour une variante spécifique en 2 couches (4 milles d'épaisseur avec finition Immersion Gold), et elle coche toutes les cases pour les RF, micro-ondes,et les applications numériques à grande vitesseVoici une analyse approfondie des raisons pour lesquelles cette planche, avec ses 78 mm x 101 mm, est conçue pour fonctionner.

1Le noyau: Rogers RO4350B
Le héros ici est le substrat. Contrairement à la norme RO4350B, il utilise la technologie de feuille de cuivre Low Profile (LoPro).Le résultatUne perte de conducteur plus faible, ce qui se traduit directement par une perte d'insertion et une intégrité du signal améliorées.

Si vous concevez des circuits supérieurs à 40 GHz, les stratifiés standard créent un goulot d'étranglement.

Statistiques clés à 10 GHz/23°C:

Constante diélectrique (Dk): 3,48 ± 0,05 (performance de fréquence stable)

Facteur de dissipation (Df): 0,0037 (perte très faible)

2La construction: ultra-mince, ultra-raide
A seulement 4 millimètres d'épaisseur, cette planche est incroyablement mince, mais ne vous laissez pas berner par sa taille, c'est une planche résistante à la chaleur.

Stackup: cuivre (35 μm) RO4350B LoPro (0,102 mm) cuivre (35 μm)

Conductivité thermique: 0,69 W/mK (beaucoup plus élevée que le FR-4, éloignant efficacement la chaleur des points chauds).

Stabilité à haute température: Tg > 280°C et Td > 390°C. Cette carte survit à des cycles de reflux de soudage sans plomb sans transpirer.

3La finition: l'or de plongée (ENIG)
Pour une planche aussi précise, l'ENIG est obligatoire.

Épaisseur: avec une épaisseur de 4 millimètres et des traces fines (5/6 millimètres), vous avez besoin d'une surface parfaitement plane pour souder de petits composants.

Résistance à la corrosion: L'or protège le nickel sous-jacent de l'oxydation.

Collage de fil: Il permet de coller du fil d'aluminium si nécessaire.

4Détails de conception et de fabrication
Cette conception spécifique est une planche rigide à deux couches avec des tolérances serrées qui prouvent la capacité de fabrication:

• Trace/Espace minimum: 5/6 mils (norme pour le routage RF complexe).
• Taille minimale du trou: 0,25 mm (environ 10 millimètres).
• Vias: 26 vias, 0,25 mm minimum, avec une épaisseur de placage en cuivre de 20 μm. Notez l'absence de vias aveugles, ce qui réduit les coûts de fabrication tout en utilisant la pile complète à 2 couches.
• Masque de soudure: bleu sur le dessus, rien sur le bas.
• Silkscreen: blanc uniquement sur le dessus.
• Les statistiques de mise en page:
• 24 Composants
• 49 plaquettes au total (31 trous, 18 SMT supérieurs)
• 2 Réseaux (placement très propre).

5Le "pourquoi": avantages pour votre demande
Pourquoi préférer cette carte à une carte RF standard?

A. Perte d'insertion inférieure
Grâce à la feuille LoPro et au diélectrique RO4350B, vous pouvez pousser les fréquences de fonctionnement au-delà de 40 GHz sans l'atténuation du signal observée dans les matériaux standard.

B. PIM réduit (intermodulation passive)
Si vous construisez des antennes de station de base, le PIM est l'ennemi.

C. Fiabilité thermique
Le coefficient d'expansion thermique (CTE) de l'axe Z est de 32 ppm/°C, ce qui correspond étroitement au cuivre (17 ppm/°C).

D. Traitement de la norme FR-4
Bien qu'il s'agisse d'une planche Rogers de haute performance, elle ne nécessite pas de "grave au sodium" désagréable par la préparation.

6Applications idéales
Basé sur les données, cette carte est conçue pour l'intersection du numérique et de la RF:

Numérique à grande vitesse: serveurs, routeurs et backplanes à grande vitesse (où l'intégrité du signal est roi).

Infrastructure de télécommunications: antennes de stations de base cellulaires et amplificateurs de puissance.

Systèmes satellites: LNB pour les satellites de diffusion directe.

IoT et RFID: étiquettes RFID nécessitant une précision à haute fréquence.

Le verdict
Le PCB RO4350B LoPro 4mil Immersion Gold est une solution professionnelle pour les ingénieurs qui refusent de faire des compromis.Il combine les performances électriques d'un stratifié RF haut de gamme avec la fabrication d'une carte FR-4.

Grâce à des tests électriques à 100% avant expédition et à la conformité avec les normes IPC-Class-2, cette carte spécifique de 78x101 mm est prête à être déployée dans le monde entier.

Vous avez besoin d'une carte RF fiable à deux couches?
