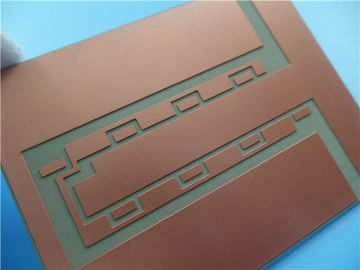

Carte PCB lourde d'en cuivre établie sur la base en aluminium avec le poids d'en cuivre de 10 onces
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom

Carte PCB lourde d'en cuivre établie sur la base en aluminium avec le poids d'en cuivre de 10 onces

Nombre De Pièces: 1
Prix: USD20~30
Emballage Standard: Vide
Période De Livraison: 5-6 jours ouvrables
Méthode De Paiement: T/T/paypal
Capacité D'approvisionnement: 45000 morceaux par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng Enterprise Limited
Certification
UL
Numéro de modèle
BIC-0879-V8.79
conduction thermique:
1W/MK matériel diélectrique, MCPCB
Conseil profondément:
1.2mm ±0.12
Épais de cuivre:
10 onces
Finition extérieure:
OSP
Couleur de masque de soudure:
aucun requis
Couleur de légende composante:
aucun requis
test:
Expédition antérieure d'essai électrique de 100%
Quantité de commande min:
1
Prix:
USD20~30
Détails d'emballage:
Vide
Délai de livraison:
5-6 jours ouvrables
Conditions de paiement:
T/T/paypal
Capacité d'approvisionnement:
45000 morceaux par mois
Description du produit

Profil de produit





1,1 description générale


C'est un type de carte PCB lourde d'en cuivre établie sur le substrat en aluminium avec la panne

tension 4000 volts continu pour la mise en oeuvre de la demande Grand-actuelle. C'est de 1,2 millimètres

profondément sans masque de silkscreen et de soudure et revêtement d'OSP sur des protections.

la matière première est de Totking fournissant la carte PCB haute simple. Ils sont fabriqués par

Classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 25 panneaux sont emballés pour

expédition.





1,2 caractéristiques et avantages

A. combinaison d'optimisation de circuit de puissance et de circuit de commande
B. une meilleure dissipation thermique du feu vif produite par le grand courant
Fabrication de carte PCB de C. sur des caractéristiques requises.
Types de D. 8000 de carte PCB par mois
Délai d'exécution d'E. Quick : 3-5 jours
Panelization de F. Free-of-charge PCB




1,3 application

Alimentation d'énergie ininterrompue, alimentation d'énergie de bureau, alimentations d'énergie d'ordinateur, batterie

Alimentation d'énergie, puissance d'inverseur, composants d'alimentation d'énergie, alimentation d'énergie de DVE, électrique

véhicule chargeant (commercial et industriel), convertisseur à C.A. à C.A., inverseur 2000W,





1,4 fiche technique de paramètre et

TAILLE DE CARTE PCB 75 x 64mm=1PCS
TYPE DE CONSEIL Carte PCB d'aluminium, carte PCB d'IMS
Nombre de couches Carte PCB à simple face
Composants extérieurs de bâti OUI
Par des composants de trou NON
EMPILEMENT DE COUCHE cuivre ------- 350 um (10 onces)
Matériel 1W/MK diélectrique
Aluminium 5052 0.8mm
TECHNOLOGIE
Trace et espace minimum : mil 70 mils/70
Trous minimum/maximum : NON-DÉTERMINÉ
Nombre de différents trous : NON-DÉTERMINÉ
Nombre de forages : NON-DÉTERMINÉ
Résistance thermique (°C/W) ≤0.45
Tension claque (volts continu) 4000
Contrôle d'impédance non
MATÉRIEL DE CONSEIL
Conduction thermique 1W/MK matériel diélectrique, MCPCB
Aluminium final externe : 10 ONCES
Aluminium final interne : 0 onces
Taille finale de carte PCB : 1.2mm ±0.12
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure OSP
Le masque de soudure s'appliquent à : NON-DÉTERMINÉ
Couleur de masque de soudure : NON-DÉTERMINÉ
Type de masque de soudure : NON-DÉTERMINÉ
CONTOUR/CUTTING Acheminement
REPÉRAGE
Côté de légende composante NON-DÉTERMINÉ
Couleur de légende composante NON-DÉTERMINÉ
Nom ou logo de fabricant : NON-DÉTERMINÉ
PAR L'INTERMÉDIAIRE DE non par l'intermédiaire de
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059" (0.15mm)
Électrodéposition de conseil : 0,0030" (0.076mm)
Tolérance de perceuse : 0,002" (0.05mm)
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.





Variété de cartes PCB

Carte PCB lourde d'en cuivre établie sur la base en aluminium avec le poids d'en cuivre de 10 onces 0

Carte PCB lourde d'en cuivre établie sur la base en aluminium avec le poids d'en cuivre de 10 onces 1
