DéTAILS DES PRODUITS
À la maison > Produits >
Panneau épais de carte PCB de couche de carte de la carte PCB 2.4mm double établi sur FR-4 avec le cuivre 2oz

Panneau épais de carte PCB de couche de carte de la carte PCB 2.4mm double établi sur FR-4 avec le cuivre 2oz

Nombre De Pièces: 1
Prix: USD 9.99-99.99
Emballage Standard: Vide
Période De Livraison: 10 jours ouvrables
Méthode De Paiement: T/T, Paypal
Capacité D'approvisionnement: 45000 morceaux par mois
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng Technologies Limited
Certification
UL
Numéro de modèle
BIC-464-V5.0
En verre époxy:
FR-4
Taille finale de carte PCB:
2.4mm ±0.24
Aluminium final externe:
2 onces
Finition extérieure:
Immersion Ni/Au
Couleur de masque de soudure:
Vert de lustre
Couleur de légende composante:
Blanc
ESSAI:
Expédition antérieure d'essai électrique de 100%
Quantité de commande min:
1
Prix:
USD 9.99-99.99
Détails d'emballage:
Vide
Délai de livraison:
10 jours ouvrables
Conditions de paiement:
T/T, Paypal
Capacité d'approvisionnement:
45000 morceaux par mois
Description du produit

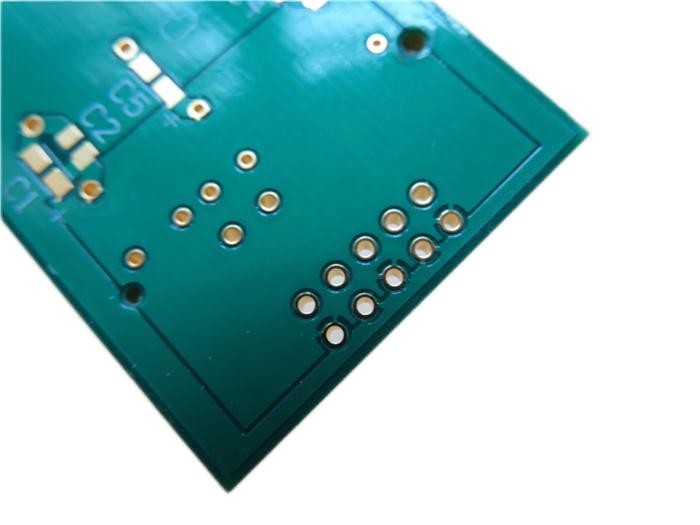

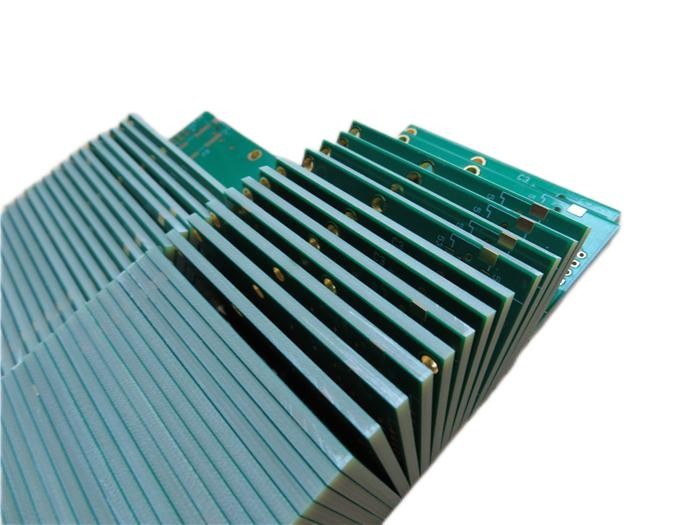

Panneau épais de carte PCB de couche de carte de la carte PCB 2.4mm double établi sur FR-4 avec le cuivre 2oz

(Les panneaux de circuits imprimés sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)



1,1 description générale

C'est un type de double de 2 onces a dégrossi carte PCB établie sur le substrat FR-4 avec Tg 150°C pour l'application du panneau micro de transporteur de SATA. C'est de 2,4 millimètres d'épaisseur avec le silkscreen blanc (Taiyo) sur le masque vert de soudure (Taiyo) et l'or d'immersion (or de 4 micropouces) sur des protections. La matière première est d'ITEQ fournissant la carte PCB simple. Ils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 20 panneaux sont emballés pour l'expédition.



1,2 caractéristiques et avantages

1. Mi substrat de Tg avec l'absorption d'humidité très faible et la meilleure résistance de CAF ;

2. L'or d'immersion a le haut solderability, pas soumettre à une contrainte des cartes et moins de contamination de la surface de carte PCB.

3. ISO9001, ISO14001, IATF16949, ISO13485, UL a certifié ;

4. capacité de l'atelier 16000㎡ et de la sortie 30000㎡ par mois ;

5. Les personnes expérimentées de ventes fournissent des services à la clientèle qualifiés ;

6. Classe 3 de la classe 2/IPC d'IPC ;

7. Capacité de carte PCB de prototype et capacité de production de masse ;

8. Plus que les années 18+ de l'expérience de carte PCB.

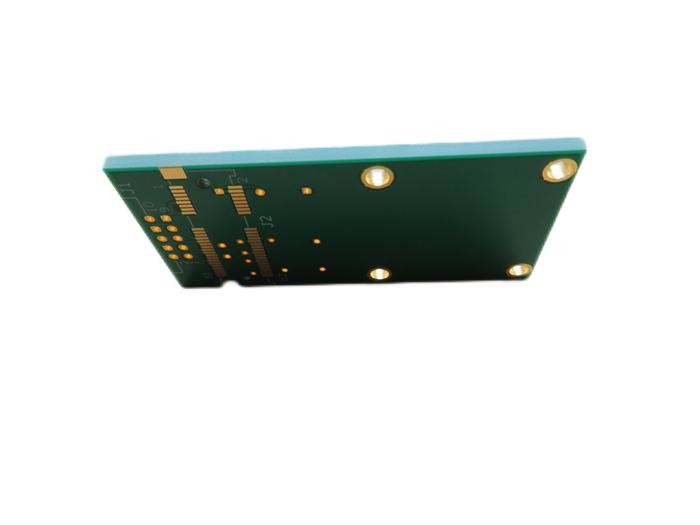

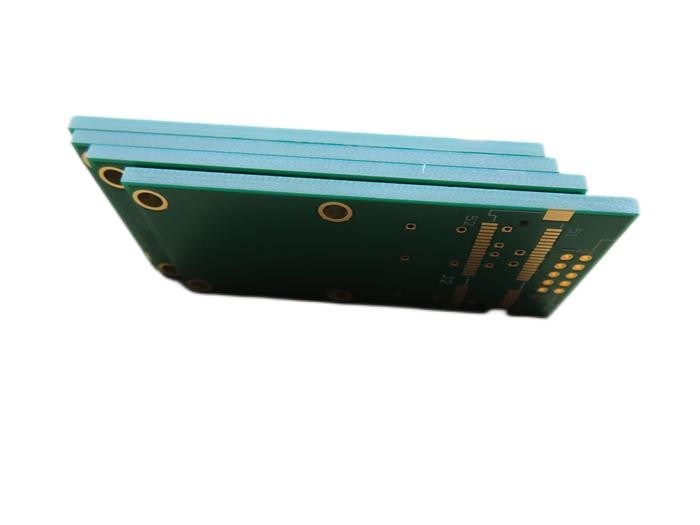

Panneau épais de carte PCB de couche de carte de la carte PCB 2.4mm double établi sur FR-4 avec le cuivre 2oz 0



1,3 applications

Diviseur

Système d'alarme

Alarme de sécurité

Antenne de WiFi de long terme

Modem 4G WiFi

Véhicule GPS

Cours de programmation de PLC

Sécurité Access

Oscilloscope modulaire

Récepteurs optiques de fibre



1,4 paramètre de carte PCB

TAILLE DE CARTE PCB 65,5 x 33.75mm=1PCS
TYPE DE CONSEIL Double carte PCB dégrossie
Nombre de couches 2 couches
Composants extérieurs de bâti OUI
Par des composants de trou OUI
EMPILEMENT DE COUCHE cuivre ------- couche SUPÉRIEURE de 52.5um (1.5oz) +plate
FR-4 2.3mm
cuivre ------- couche de BOT de 52.5um (1.5oz) +plate
TECHNOLOGIE
Trace et espace minimum : mil 23 mils/7,7
Trous minimum/maximum : 0,7 millimètres/3,2 millimètres
Nombre de différents trous : 6
Nombre de forages : 23
Nombre de fentes fraisées : 0
Nombre de coupes-circuit internes : 0
Contrôle d'impédance : non
Nombre de doigt d'or : 0
MATÉRIEL DE CONSEIL
En verre époxy : FR-4 Tg150℃, heu<5>
Aluminium final externe : 2 onces
Aluminium final interne : 2 onces
Taille finale de carte PCB : 2,4 millimètres ±0.2
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure Or d'immersion (12,1%) 0.1µm plus de nickel de 3µm
Soudez le masque pour s'appliquer à : DESSUS et bas, minimum 12micron
Couleur de masque de soudure : Vert, PSR-2000GT600D, Taiyo Supplied.
Type de masque de soudure : LPSM
CONTOUR/CUTTING Cheminement
INSCRIPTION
Côté de légende composante DESSUS et bas.
Couleur de légende composante Blanc, IJR-4000 MW300, marque de Taiyo
Fabricant Name ou logo : Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged
PAR L'INTERMÉDIAIRE DE Plaqué par le trou (PTH), taille minimum 0.7mm.
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059"
Électrodéposition de conseil : 0,0029"
Tolérance de perceuse : 0,002"
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.



1,5 notre capacité de carte PCB (2022)


Paramètre Valeur
Comptes de couche1-32
Matériel de substrat RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210 ; RT/Duriod 5880 ; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC ; TMM4, TMM10, Kappa 438 ; TLF-35 ; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45 ; TLX-0, TLX-6, TLX-7, TLX-8 ; TLX-9, TLY-3, TLY-5 ; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2) ; AD450, AD600, AD1000, TC350 ; Nelco N4000, N9350, N9240 ; FR-4 (haut Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 haut CTI>600V ; Polyimide, ANIMAL FAMILIER ; Noyau etc. en métal.
Taille maximum Essai volant : 900*600mm, essai 460*380mm, aucun essai 1100*600mm de montage
Tolérance d'ensemble de conseil ±0,0059"(0.15mm)
Épaisseur de carte PCB 0,0157" - 0,3937" (0.40mm--10.00mm)
Tolérance d'épaisseur (T≥0.8mm) ±8%
Tolérance d'épaisseur (t<0.8mm) ±10%
Épaisseur de couche d'isolation 0,00295" - 0,1969" (0.075mm--5.00mm)
Voie minimum 0,003" (0.075mm)
L'espace minimum 0,003" (0.075mm)
Épaisseur de cuivre externe 35µm--420µm (1oz-12oz)
Épaisseur de cuivre intérieure 17µm--350µm (0.5oz - 10oz)
Forage (mécanique) 0,0059" - 0,25" (0.15mm--6.35mm)
Trou de finition (mécanique) 0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (mécanique) 0,00295" (0.075mm)
Enregistrement (mécanique) 0,00197" (0.05mm)
Allongement 12:1
Type de masque de soudure LPI
Min Soldermask Bridge 0,00315" (0.08mm)
Min Soldermask Clearance 0,00197" (0.05mm)
Prise par l'intermédiaire de diamètre 0,0098" - 0,0236" (0.25mm--0.60mm)
Tolérance de contrôle d'impédance ±10%
Finition extérieure HASL, HASL SI, l'ENIG, étain d'IMM, IMM AG, OSP, doigt d'or

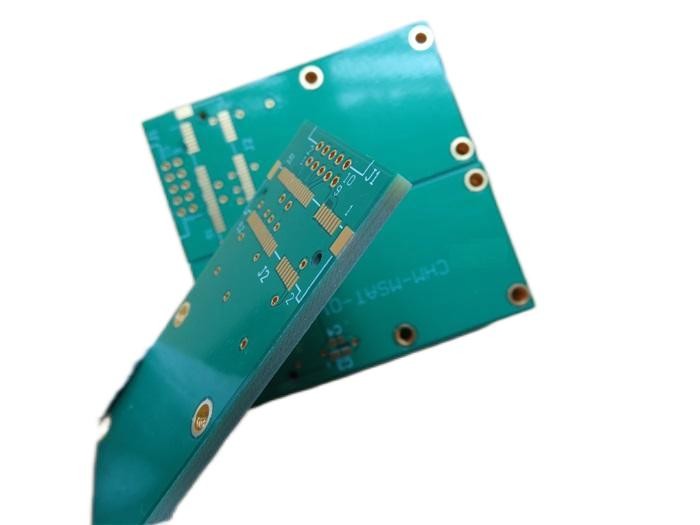

Panneau épais de carte PCB de couche de carte de la carte PCB 2.4mm double établi sur FR-4 avec le cuivre 2oz 1
