Carte électronique élevée de Tg (carte PCB) sur S1000-2M Core et S1000-2MB Prepreg avec de l'or d'immersion

Produits

Panneau de carte PCB de Rogers

Panneau taconique de carte PCB

Panneau multicouche de carte PCB

Carte PCB à hautes températures

L'impédance a commandé la carte PCB

Carte électronique élevée de Tg (carte PCB) sur S1000-2M Core et S1000-2MB Prepreg avec de l'or d'immersion

Nombre De Pièces:	1
Prix:	USD 2.99-9.99 PER PIECE
Emballage Standard:	Vide
Période De Livraison:	10 JOURS OUVRABLES
Méthode De Paiement:	T/T, Western Union
Capacité D'approvisionnement:	45000 morceaux par mois

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng Technologies Limited

Certification

Numéro de modèle

BIC-504-V0.54

Nombre de couches:

En verre époxy:

S1000-2M

Aluminium final:

1 once

Taille finale de carte PCB:

1,6 millimètres ±10%

Finition extérieure:

Or d'immersion

Couleur de masque de soudure:

Vert de lustre

Couleur de légende composante:

Blanc

Essai:

Expédition antérieure d'essai électrique de 100%

Quantité de commande min:

Prix:

USD 2.99-9.99 PER PIECE

Détails d'emballage:

Délai de livraison:

10 JOURS OUVRABLES

Conditions de paiement:

T/T, Western Union

Capacité d'approvisionnement:

45000 morceaux par mois

Description du produit

Carte électronique élevée de Tg (carte PCB) sur S1000-2M Core et S1000-2MB Prepreg avec de l'or d'immersion
(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Description générale
S1000-2M est un type de matériel élevé de carte électronique de Tg construit par Shengyi avec des caractéristiques de haute performance et de bas CTE, appropriées à la carte PCB multicouche élevée. L'épaisseur s'étend 0.05mm à 3.2mm, poids de cuivre 0.5oz à 3oz etc.
Caractéristiques
Stratifié FR-4 compatible sans plomb
Tg170℃ (DSC), Blocking/AOI UV compatible
Résistance du feu vif
Axe des z inférieur CTE
Excellente fiabilité d'à travers-trou
Excellente représentation d'Anti-CAF
Absorption de basse mer
Excellente possibilité de traitement mécanique

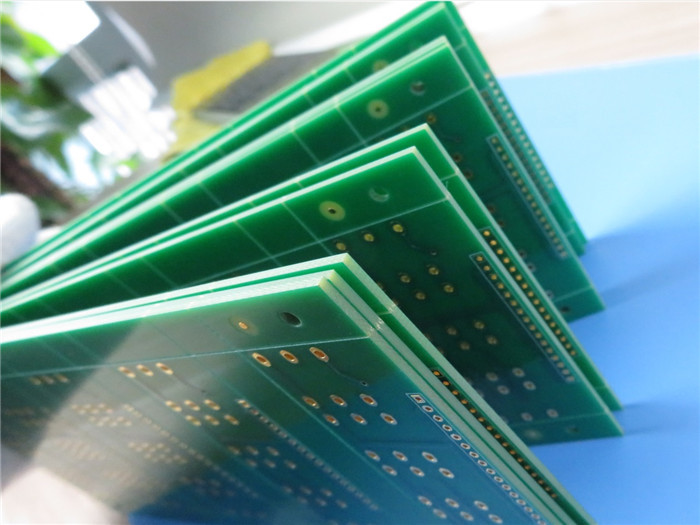

Carte électronique élevée de Tg (carte PCB) sur S1000-2M Core et S1000-2MB Prepreg avec de l'or d'immersion 0

Applications
Ordinateur
Communication
Électronique automobile
Approprié à la carte PCB élevée de compte de couche

Notre capacité de carte PCB (S1000-2M)

Matériel de carte PCB :	Haut Tg, haute performance et basse résine époxyde de CTE
Désignation :	S1000-2M
Constante diélectrique :	4,6 à 10GHz
Compte de couche :	Double couche, carte PCB multicouche et hybride
Poids de cuivre :	0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Épaisseur de carte PCB :	0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm
Taille de carte PCB :	≤400mm X 500mm
Masque de soudure :	Etc. de vert, de noir, de Matt Black, de bleu, de Matt Blue, jaune, rouge.
Finition extérieure :	Cuivre nu, HASL, ENIG, OSP, étain d'immersion, argent d'immersion etc….
Technologie :	HDI, par l'intermédiaire de dans protection, contrôle d'impédance, aveuglent l'électrodéposition par l'intermédiaire de/enterré par l'intermédiaire de, de bord, le BGA, les trous etc. de Countsunk.

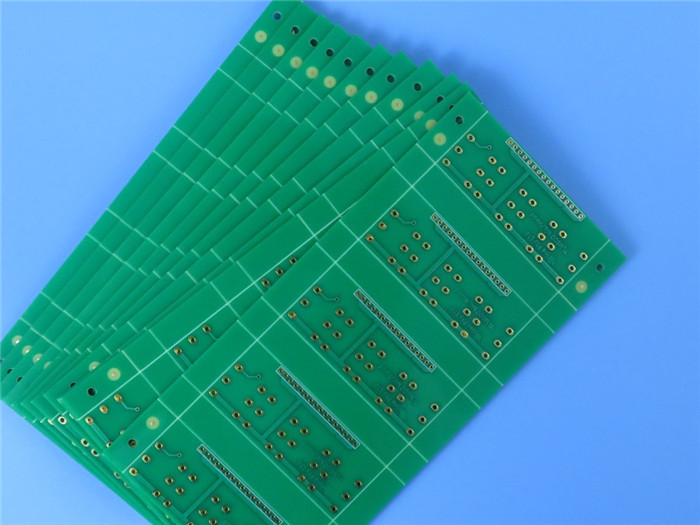

Carte électronique élevée de Tg (carte PCB) sur S1000-2M Core et S1000-2MB Prepreg avec de l'or d'immersion 1
Propriétés générales de S1000-2M

Articles d'essai	Méthode d'essai	Condition d'essai	Unité	Valeur typique
Tg	IPC-TM-650 2.4.24.4	DMA	℃	185
Tg	IPC-TM-650 2.4.25D	DSC	℃	180
Le TD	IPC-TM-650 2.4.24.6	TGA (5% W.L)	℃	355
T260	IPC-TM-650 2.4.24.1	TMA	minute	>60
T288	IPC-TM-650 2.4.24.1	TMA	minute	30
T300	IPC-TM-650 2.4.24.1	TMA	minute	15
Contrainte thermique	IPC-TM-650 2.4.13.1	288℃, immersion de soudure	s	>100
CTE (axe des z)	IPC-TM-650 2.4.24	Avant Tg	ppm/℃	41
	IPC-TM-650 2.4.24	Après Tg	ppm/℃	208
	IPC-TM-650 2.4.24	50-260℃	%	2,4
Constante diélectrique (1GHz)	IPC-TM-650 2.5.5.9	C-24/23/50	-	4,6
Tangente de perte (1GHz)	IPC-TM-650 2.5.5.9	C-24/23/50	-	0,018
Résistivité volumique	IPC-TM-650 2.5.17.1	C-96/35/90	MΩ-cm	8.7×108
Résistivité extérieure	IPC-TM-650 2.5.17.1	C-96/35/90	MΩ	2.2×107
Résistance d'arc	IPC-TM-650 2.5.1	D-48/50+D-0.5/23	s	133
Panne diélectrique	IPC-TM-650 2.5.6	D-48/50+D-0.5/23	kilovolt	>45
Résistance au pelage (1oz)	IPC-TM-650 2.4.8	288℃/10s	N/mm [lb/in]	1,3 [7,43]
Résistance à la flexion (LW/CW)	IPC-TM-650 2.4.4		MPA	567/442
Absorption d'eau	IPC-TM-650 2.6.2.1	D-24/23	%	0,08
Inflammabilité	UL94	C-48/23/50	Estimation	V-0
CTI	IEC60112		Estimation	PLC 3

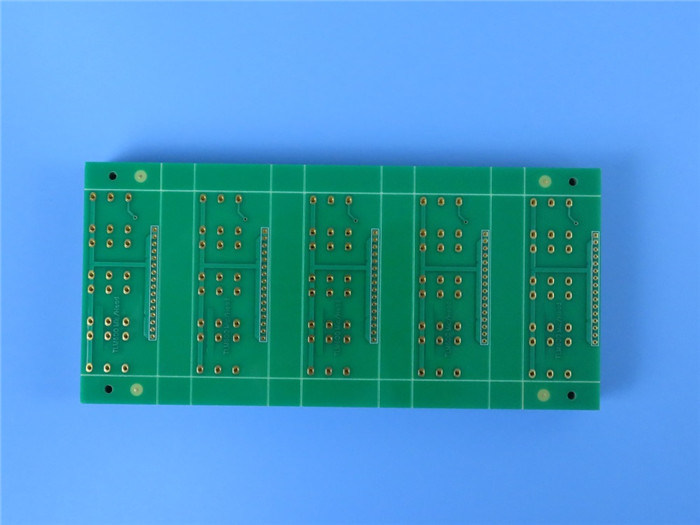

Carte électronique élevée de Tg (carte PCB) sur S1000-2M Core et S1000-2MB Prepreg avec de l'or d'immersion 2
