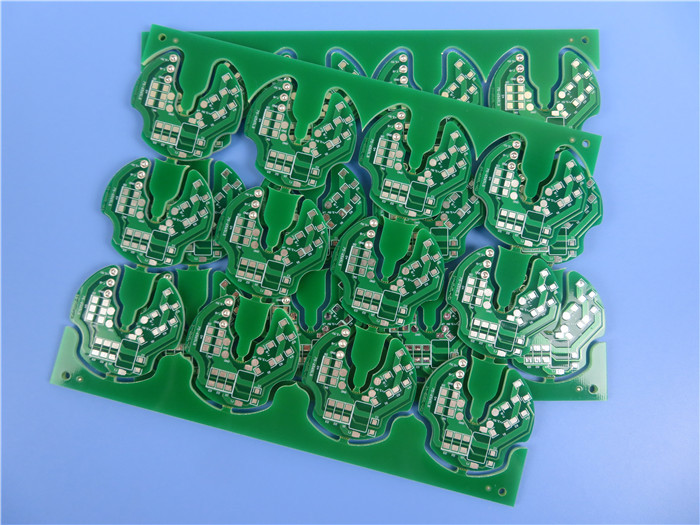

Carte PCB de CTI élevée 600V établie sur 2.0mm FR-4 avec HASL et trous fraisés

PCB CTI élevé 600V Construit sur FR-4 de 2,0 mm avec HASL et trous fraisés

(Les circuits imprimés sont des produits fabriqués sur mesure, la photo et les paramètres affichés sont à titre de référence uniquement)

Introduction générale

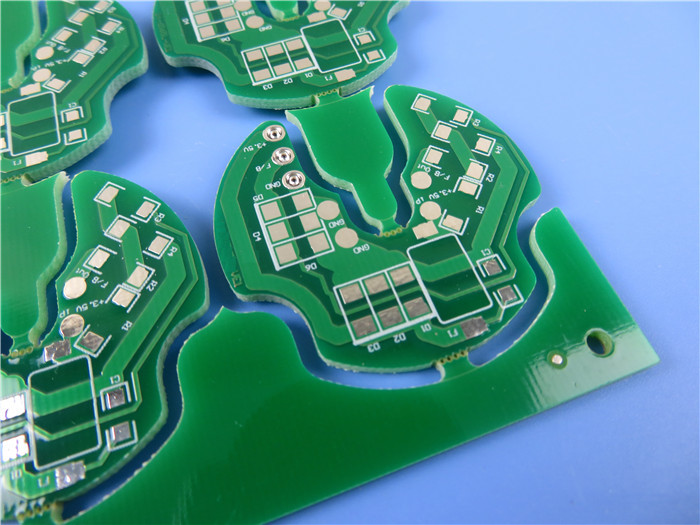

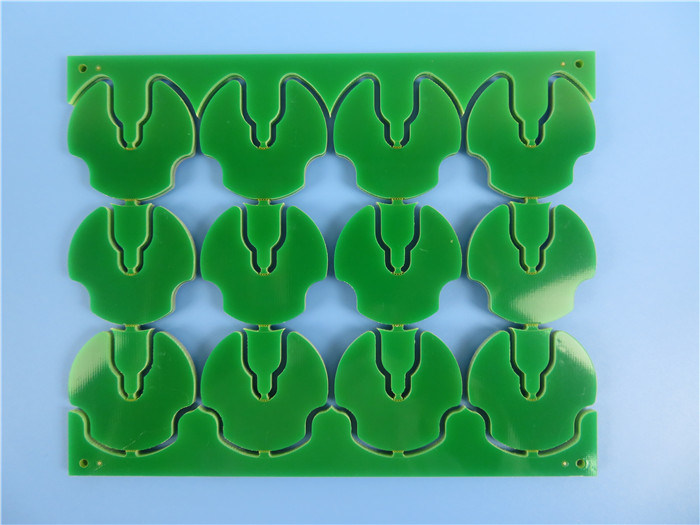

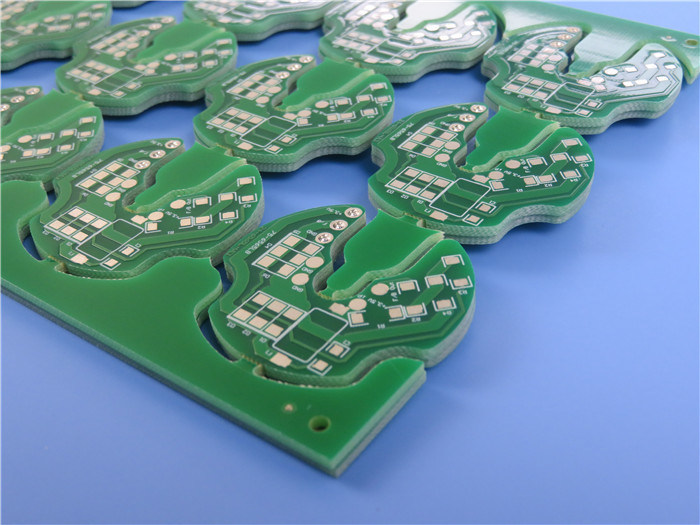

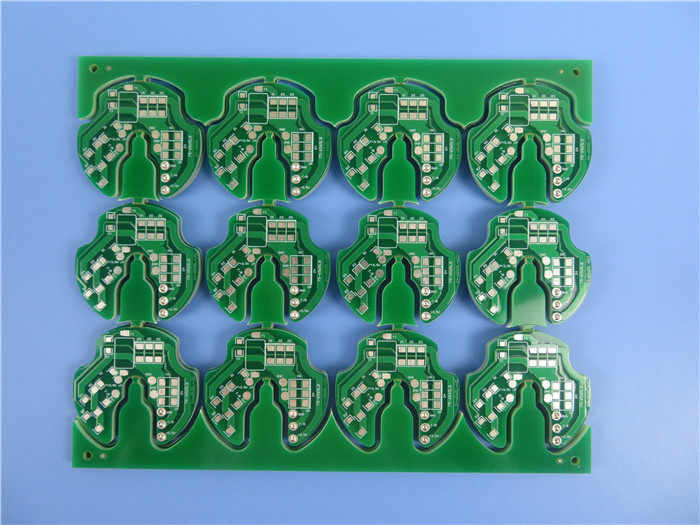

Il s'agit d'un type de circuit imprimé simple face construit sur un substrat FR-4 avec CTI 600V. Il s'agit d'un PCB de 2,0 mm d'épaisseur avec des pistes simples, un masque de soudure vert et une sérigraphie blanche. La finition de surface des pastilles est un nivellement à air chaud, de type sans plomb. Il y a 3 trous fraisés alignés sur une piste. Le panneau contient 12 cartes individuelles.

Spécifications du PCB

Applications

PDP, LCD, TV

Réfrigérateur

Alimentation électrique

Machine à laver

Qu'est-ce que l'indice de résistance au cheminement comparatif (CTI)?

Ici, le CTI est un élément de qualité qui fait référence au stratifié plaqué cuivre largement utilisé dans les appareils électroménagers ou d'autres appareils électriques à haute tension (110V, 220V). C'est une condition simulée où le PCB est pollué dans son environnement de travail, ce qui entraîne une fuite ou un court-circuit à l'écartement des pistes de la surface du PCB, accompagné d'un dégagement de chaleur et d'une carbonisation.

La méthode d'expérimentation consiste à déposer 50 gouttes consécutives d'une solution de chlorure d'ammonium à 0,1% entre deux points sur la surface du PCB, 30 secondes par goutte, en appliquant un courant alternatif haute tension pour effectuer le test. On essaie d'abord 300V pour générer un courant de 1A. Il y a une solution de chlorure d'ammonium sur la surface, donc après la mise sous tension, elle produira une résistance qui dégagera également de la chaleur, puis la solution s'évaporera lentement. La 2ème goutte est appliquée et jusqu'à 50 gouttes pour voir si le PCB a une fuite ou non. Une fois que le PCB a un rampant de 0,1A et dépasse 0,5 seconde, il est jugé en échec.

La qualité du CTI du stratifié fait référence à la valeur de tension appliquée extérieurement et sans échec de 50 gouttes. Si les 300V mentionnés ci-dessus sont réussis, nous pouvons augmenter la tension à 400V, 500V ou 600V jusqu'à la valeur élevée avant l'échec, c'est la donnée du CTI du stratifié.

Bicheng propose des PCB à CTI élevé (FR-4 CTI 600V et matériau à support aluminium) qui fonctionnent dans des environnements difficiles de haute tension, de saleté et d'humidité.

La norme IEC 112 comporte 3 degrés comme suit

Conformément à la norme IEC, plus la classe CTI d'un substrat est petite, meilleure est sa résistance au cheminement. Le FR-4 normal varie de 175 à 225V.

Fiche technique du FR-4 avec CTI 600V

Capacité Bicheng PCB (FR-4) 2022
