Carte PCB à simple face d'aluminium 3W/Mk avec de l'or d'immersion
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom

Carte PCB à simple face d'aluminium 3W/Mk avec de l'or d'immersion

Nombre De Pièces: 1
Prix: USD20~30
Emballage Standard: vide
Période De Livraison: 4-5 jours ouvrables
Méthode De Paiement: T / T, Paypal
Capacité D'approvisionnement: 45000 morceaux par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng Enterprise Limited
Certification
UL
Numéro de modèle
BIC-0995-V9.95
Noyau en aluminium:
3W / Matériel diélectrique 75um de Mk
Taille finale de carte PCB:
1.6mm ±0.16
Aluminium final externe:
2 onces
Finition extérieure:
Or d'Immersin
Couleur de masque de soudure:
blanc
Couleur de légende composante:
Black
test:
Expédition antérieure d'essai électrique de 100%
Quantité de commande min:
1
Prix:
USD20~30
Détails d'emballage:
vide
Délai de livraison:
4-5 jours ouvrables
Conditions de paiement:
T / T, Paypal
Capacité d'approvisionnement:
45000 morceaux par mois
Description du produit

Profil de produit





1,1 description générale


C'est un type de carte PCB d'aluminium pour l'application de communication électronique

équipement. C'est un panneau à une seule couche de MCPCB à 1,6 millimètres d'épaisseur avec le courant ascendant de 3 W/MK

conductivité. Le plat en aluminium est d'ITEQ, de masque de soudure et de silkscreen de

Taiyo. Il a fabriqué par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 25

des conseils sont emballés séparément.




1,2 caractéristiques et avantages


A. combinaison d'optimisation de circuit de puissance et de circuit de commande,
B. remplacez le substrat en céramique fragile et obtenez une meilleure longévité mécanique,
C. diffusion de la chaleur efficace dans la conception du circuit,
D. réduisez la température de fonctionnement de l'équipement,
E. améliorez la densité de puissance et la fiabilité du dispositif,
F. prolongez la durée de vie du produit,
G. taux éligible de produits de première production : >95%
H. gestion d'équipement et entretien complet et à régulation de processus,
I. le processus entier de fabrication sont totalement commandé.
UL de J. identifiée et RoHS Directive-conforme
K. L'expérience de plus de 15 ans
L. technologie de pointe





1,3 application


Lampe d'automobile, radiateur, électromécanique, amplificateur d'entrée-sortie





1,4 fiche technique de paramètre et

TAILLE DE CARTE PCB 36 x 36 millimètres (diamètre 36mm)
TYPE DE CONSEIL CARTE PCB D'IMS
Nombre de couches Carte PCB à simple face
Composants extérieurs de bâti OUI
Par des composants de trou NON
EMPILEMENT DE COUCHE cuivre ------- 70um (2oz)
3W/MK matériel diélectrique 75um
Aluminium 6061 1.5mm
TECHNOLOGIE
Trace et espace minimum : 18mil/15mil
Trous minimum/maximum : 4.0mm
Nombre de différents trous : 1
Nombre de forages : 1
Nombre de fentes fraisées : 0
Nombre de coupes-circuit internes : 0
Contrôle d'impédance non
MATÉRIEL DE CONSEIL
Noyau en aluminium : 3W / Matériel diélectrique 75um de Mk
Résistance thermique (°C/W) ≤0.45
Tension claque (volts continu) 4000
Aluminium final externe : 2oz
Aluminium final interne : 0oz
Taille finale de carte PCB : 1.6mm ±0.16
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure Or d'Immersin
Le masque de soudure s'appliquent à : DESSUS, minimum 12micron
Couleur de masque de soudure : Blanc
Type de masque de soudure : LPSM
CONTOUR/CUTTING Acheminement
REPÉRAGE
Côté de légende composante DESSUS
Couleur de légende composante Noir
Nom ou logo de fabricant : Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged
PAR L'INTERMÉDIAIRE DE Non plaqué dans tout le trou (NPTH)
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble :

0,0059"
Électrodéposition de conseil : 0,0029"
Tolérance de perceuse : 0,002"
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.

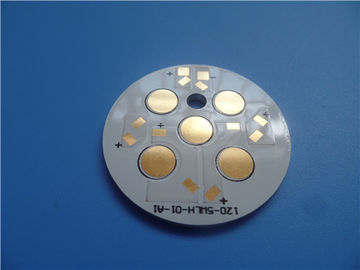

Carte PCB à simple face d'aluminium 3W/Mk avec de l'or d'immersion 0

Carte PCB à simple face d'aluminium 3W/Mk avec de l'or d'immersion 1
