Carte PCB de carte PCB blanche de noyau de carte PCB Metacl d'aluminium (mcpcb) HASL LED
  • Nom

Carte PCB de carte PCB blanche de noyau de carte PCB Metacl d'aluminium (mcpcb) HASL LED

Nombre De Pièces: 1
Prix: USD40~50
Emballage Standard: vide
Période De Livraison: 6-7 jours ouvrables
Méthode De Paiement: T / T, Paypal
Capacité D'approvisionnement: 45000 morceaux par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng Enterprise Limited
Certification
UL
Numéro de modèle
BIC-0369-C3.69
Matériel de conseil:
Carte PCB 1W/MK ITEQ 500V d'aluminium
Épaisseur de conseil:
2.0mm +/--0,2
Épaisseur extérieure de Cu:
35 um (1oz)
Finition extérieure:
HASL sans plomb
couleur de masque de soudure:
blanc
Couleur de Silkscreen:
Black
Fonction:
Essai électrique de passage de 100%
Quantité de commande min:
1
Prix:
USD40~50
Détails d'emballage:
vide
Délai de livraison:
6-7 jours ouvrables
Conditions de paiement:
T / T, Paypal
Capacité d'approvisionnement:
45000 morceaux par mois
Description du produit

Profil de produit





1,1 description générale



C'est un type de panneau de l'aluminium 2.0mm de couche de Sinlge pour l'application de l'éclairage de LED

avec la finition de protection de HASL. Le stratifié bas est d'ITEQ, masque blanc de soudure de Taiyo

et silkscreen noir de Taiyo aussi. Il a fabriqué par classe 2 d'IPC 6012 utilisant fourni

Données de Gerber. Chaque 20 panneaux sont emballés séparément.





1,2 caractéristiques et avantages



A. combinaison d'optimisation de circuit de puissance et de circuit de commande,
B. remplacez le substrat en céramique fragile et obtenez une meilleure longévité mécanique,
C. diffusion de la chaleur efficace dans la conception du circuit,
D. réduisez la température de fonctionnement de l'équipement,
E. améliorez la densité de puissance et la fiabilité du dispositif,
F. prolongez la durée de vie du produit,
G. 100% examine y compris l'essai électrique et l'inspection d'AOI.
L'UL de H., OIN a certifié l'usine de fabrication de carte PCB.
I. Delivery à l'heure. Conservation du taux de la sur-temps-livraison de 98%.
Approbations de J. International
UL de K. identifiée et RoHS Directive-conforme
Matériaux de L. RoHS





1,3 application



Lampe de projecteur, système de contrôle automatique de sécurité, régulateur de commutateur, préamplificateur



1,4 fiche technique de paramètre et

Nombre de couches 1
Type de conseil MCPCB à simple face
Épaisseur de conseil 2.0mm +/--0,2
Matériel de conseil Carte PCB 1W/MK d'aluminium
Fournisseur de matériel de conseil ITEQ
CTI 500V

Épaisseur de Cu de PTH NON-DÉTERMINÉ
Thicknes intérieurs de Cu d'Iayer NON-DÉTERMINÉ
Épaisseur extérieure de Cu 35 um (1oz)

Type de masque de soudure LPSM
Fournisseur de masque de soudure TAIYO
Couleur de masque de soudure Blanc
Nombre de masques de soudure 1
Épaisseur de masque de soudure 13um

Type d'encre de Silkscreen NON-DÉTERMINÉ
Fournisseur de Silkscreen TAIYO
Couleur de Silkscreen Noir
Nombre de Silkscreen 1

Trace de Mininum (mil) 10 mil
Gap minimum (mil) 10 mil

Finition extérieure HASL sans plomb
RoHS a exigé Oui
Halage 0,18%

Essai de choc thermique

Passage, 288±5℃, 10 secondes, 3 cycles.

Aucun décollement, aucun boursouflage.
Essai de Solderablity Passage, 255±5℃, 5 secondes mouillant le secteur moins 95%
Fonction Essai électrique de passage de 100%
Exécution Conformité à la classe 2 d'IPC-A-600H et d'IPC-6012C





1,5 unité de dimension d'ensemble : millimètre

NON. Dimension requise (toerance) Dimension réelle
1 269,40 ±0.15 269,41 269,40 269,39 269,41
2 128,50 ±0.15 128,49 128,51 128,50 128,48





1,6 taille de trou et dimension de fente (millimètre)

NON. Dimension de Requerment (tolérance) PTH/NPT Dimension réelle
1 1,600 ±0.05 N 1,575 1,615 1,600 1,575
2 2,000 ±0.05 N 2,975 2,015 2,970 2,010





La variété de PCBs en aluminium

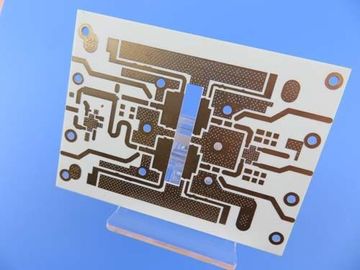

Carte PCB de carte PCB blanche de noyau de carte PCB Metacl d'aluminium (mcpcb) HASL LED 0



Machine de meulage de carte PCB

Carte PCB de carte PCB blanche de noyau de carte PCB Metacl d'aluminium (mcpcb) HASL LED 1

Les étiquettes:

Circuit Board aluminium,

carte électronique de noyau en métal,

aluminium pcb
