La carte PCB à simple face d'aluminium 2W/Mk HASL LF s'est appliquée dans l'éclairage de LED.
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom

La carte PCB à simple face d'aluminium 2W/Mk HASL LF s'est appliquée dans l'éclairage de LED.

Nombre De Pièces: 1
Prix: USD40~50
Emballage Standard: vide
Période De Livraison: 5-6 jours ouvrables
Méthode De Paiement: T / T, Paypal
Capacité D'approvisionnement: 45000 morceaux par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng Enterprise Limited
Certification
UL
Numéro de modèle
BIC-0050-V5.0
en verre époxy:
2W/MK le matériel diélectrique, aluminium a basé la carte PCB
Taille finale de carte PCB:
1.6mm ±0.16
Aluminium final externe:
1 once
Finition extérieure:
HASL, sans plomb, Sn>=2.54µm
Couleur de masque de soudure:
Blanc.
Couleur de légende composante:
Black
test:
Expédition antérieure d'essai électrique de 100%
Quantité de commande min:
1
Prix:
USD40~50
Détails d'emballage:
vide
Délai de livraison:
5-6 jours ouvrables
Conditions de paiement:
T / T, Paypal
Capacité d'approvisionnement:
45000 morceaux par mois
Description du produit

Profil de produit



1,1 description générale


C'est un type de carte PCB d'aluminium pour l'application de l'éclairage Led. Il est un à une seule couche

Conseil de MCPCB à 1,6 millimètres d'épaisseur avec la conduction thermique 2W/MK. Le plat en aluminium

est d'ITEQ, de masque de soudure et de silkscreen de Taiyo. Il a fabriqué par IPC 6012

Classe 2 utilisant des données fournies de Gerber. Chaque 10 conseils ou panneaux sont emballés séparément.



1,2 caractéristiques et avantages


A. processus de SMT.
B. la dissipation thermique efficace réduit la température de fonctionnement du module et

     prolonge la durée de vie.
C. la densité et la fiabilité de puissance sont améliorées vers le haut de 10%.
D. réduisez la dépendance des radiateurs et de tout autre matériel (interface thermique y compris

     matériaux),
E. Reduce le volume du produit,
F. Reduce le coût du matériel et de l'assemblée,
Inspection de G. Strict WIP et instruction de surveillance aussi bien que de fonctionnement,
Le processus de fabrication de H. Whole sont totalement commandé.
I. Meeting que votre carte électronique doit du prototypage de carte PCB amasser le volume

    production.
UL de J. identifiée et RoHS Directive-conforme
Matériaux de K. RoHS
L'UL de L. s'est conformée



1,3 application



Amplificateur d'entrée-sortie, convertisseur de DC/AC, allumeur des véhicules à moteur, réverbère



1,4 fiche technique de paramètre et

TAILLE DE CARTE PCB 160 x 83mm=8PCS
TYPE DE CONSEIL
Nombre de couches Carte PCB à simple face
Composants extérieurs de bâti OUI
Par des composants de trou NON
EMPILEMENT DE COUCHE cuivre ------- 35um (1oz)
matériel diélectrique de 80um 2W/MK
À base métallique (aluminium 5052)
TECHNOLOGIE
Trace et espace minimum : 10mil/12mil
Trous minimum/maximum : 0.4/2.5mm
Nombre de différents trous : 5
Nombre de forages : 454
Nombre de fentes fraisées : 22
Nombre de coupes-circuit internes : 0
Contrôle d'impédance non
MATÉRIEL DE CONSEIL
En verre époxy : 2W/MK le matériel diélectrique, aluminium a basé la carte PCB
Aluminium final externe : 1oz
Aluminium final interne : 0oz
Taille finale de carte PCB : 1.6mm ±0.16
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure HASL, sans plomb, Sn>=2.54µm
Le masque de soudure s'appliquent à : Dessus, minimum 12micon.
Couleur de masque de soudure : Blanc.
Type de masque de soudure : LPSM
CONTOUR/CUTTING Acheminement
REPÉRAGE
Côté de légende composante DESSUS
Couleur de légende composante Noir
Nom ou logo de fabricant :

Marqué sur le conseil dans un conducteur et

SECTEUR LIBRE leged
PAR L'INTERMÉDIAIRE DE Plaqué par le trou (PTH), par l'intermédiaire de couvert.
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059" (0.15mm)
Électrodéposition de conseil : 0,0030" (0.076mm)
Tolérance de perceuse : 0,002" (0.05mm)
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.



La variété de PCBs en aluminium

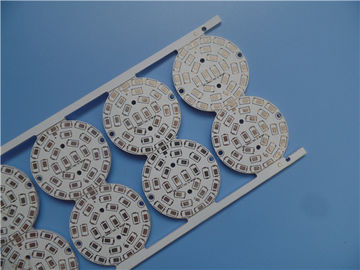

La carte PCB à simple face d'aluminium 2W/Mk HASL LF s'est appliquée dans l'éclairage de LED. 0

Machine de meulage de carte PCB

La carte PCB à simple face d'aluminium 2W/Mk HASL LF s'est appliquée dans l'éclairage de LED. 1
