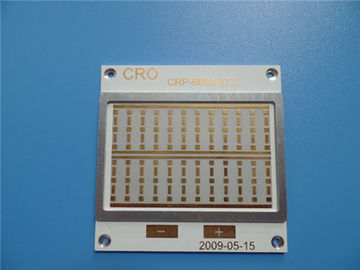

Structure composée de plat en aluminium de la carte PCB 5052

Nombre De Pièces: 1
Prix: USD40~50
Emballage Standard: vide
Période De Livraison: 5-6 jours ouvrables
Méthode De Paiement: T / T, Paypal
Capacité D'approvisionnement: 45000 morceaux par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng Enterprise Limited
Certification
UL
Numéro de modèle
BIC-0058-V5.8
conduction thermique:
1W/MK matériel diélectrique, MCPCB
Taille finale de carte PCB:
1.6mm ±0.16
Aluminium final externe:
1 once
Finition extérieure:
Nickel au bain chaud au-dessus d'or d'immersion (l'ENIG)
Couleur de masque de soudure:
Blanc, PSR400 WT02
Couleur de légende composante:
aucun silkscreen requis
test:
Expédition antérieure d'essai électrique de 100%
Quantité de commande min:
1
Prix:
USD40~50
Détails d'emballage:
vide
Délai de livraison:
5-6 jours ouvrables
Conditions de paiement:
T / T, Paypal
Capacité d'approvisionnement:
45000 morceaux par mois
Description du produit

Profil de produit



1,1 description générale



C'est un type de carte PCB d'aluminium pour l'application du conducteur de moteur. Il est un à une seule couche

Conseil de MCPCB à 1,6 millimètres d'épaisseur avec 1 conduction thermique de W/MK. Elle a construit avec le composé

structure. Le plat en aluminium est d'ITEQ, de masque de soudure et de silkscreen de Taiyo. Il est

fabriqué par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. 20 panneaux sont expédition emballée.



1,2 caractéristiques et avantages



A. processus de SMT.
B. la dissipation thermique efficace réduit la température de fonctionnement du module et la prolonge

    la durée de vie.
C. la densité et la fiabilité de puissance sont améliorées vers le haut de 10%.
D. réduisez la dépendance des radiateurs et de tout autre matériel (interface thermique y compris

     matériaux),
E. Reduce le volume du produit,
F. Reduce le coût du matériel et de l'assemblée,
G. essai à haute tension, essai de contrôle d'impédance, micro-section, essai de soudure-capacité,
H. test de tension thermique, essai de fiabilité, essai de résistance d'isolation et essai ionique de contamination,
I. taux éligible de produits de première production : >95%
J. l'ordre de petite quantité est accepté
K. la livraison à l'heure : >98%
L. taux de plainte de client : <1>
1,3 application



Préamplificateur, équipement de bureautique, panneau d'unité centrale de traitement, conducteur à disque souple, Downlight



1,4 fiche technique de paramètre et

TAILLE DE CARTE PCB 60 x 60mm=1PCS
TYPE DE CONSEIL Carte PCB à simple face d'aluminium
Nombre de couches une couche
Composants extérieurs de bâti OUI
Par des composants de trou NON
EMPILEMENT DE COUCHE cuivre ------- 35um (1oz)
Matériel 1W/MK diélectrique
Aluminium 5052
TECHNOLOGIE
Trace et espace minimum : 16mil/17mil
Trous minimum/maximum : 3.3/7.5mm
Nombre de différents trous : 1
Nombre de forages : 4
Résistance thermique (°C/W) ≤0.45
Tension claque (volts continu) 4000
Contrôle d'impédance non
MATÉRIEL DE CONSEIL
Conduction thermique 1W/MK matériel diélectrique, MCPCB
Aluminium final externe : 1oz
Aluminium final interne : 0oz
Taille finale de carte PCB : 1.6mm ±0.16
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure Nickel au bain chaud au-dessus d'or d'immersion (l'ENIG) (1 nickel » plus de µ 100 » de µ)
Le masque de soudure s'appliquent à : Dessus. minimum de 12µm.
Couleur de masque de soudure : Blanc, PSR400 WT02
Type de masque de soudure : LPSM
CONTOUR/CUTTING Cheminement, cadre en aluminium conbined avec la carte PCB d'aluminium
REPÉRAGE
Côté de légende composante aucun silkscreen requis
Couleur de légende composante aucun silkscreen requis
Nom ou logo de fabricant : aucun silkscreen requis
PAR L'INTERMÉDIAIRE DE non par l'intermédiaire de
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059" (0.15mm)
Électrodéposition de conseil : 0,0030" (0.076mm)
Tolérance de perceuse : 0,002" (0.05mm)
ESSAI Expédition antérieure d'essai électrique de 100%

TYPE D'ILLUSTRATION À FOURNIR

 dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.



La variété de PCBs en aluminium

Structure composée de plat en aluminium de la carte PCB 5052 0

Machine de meulage de carte PCB

Structure composée de plat en aluminium de la carte PCB 5052 1
