Carte PCB d'aluminium avec la carte PCB de noyau en métal de 2W/conduction thermique de Mk

Nombre De Pièces: 1
Prix: USD40~50
Emballage Standard: vide
Période De Livraison: 5-6 jours ouvrables
Méthode De Paiement: T / T, Paypal
Capacité D'approvisionnement: 45000 morceaux par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng Enterprise Limited
Certification
UL
Numéro de modèle
BIC-0064-V6.4
conduction thermique:
Diélectrique de T-Prepreg 1KA
Taille finale de carte PCB:
1.6mm ±0.16
Aluminium final externe:
1oz
Finition extérieure:
Nickel au bain chaud au-dessus d'or d'immersion (l'ENIG)
Couleur de masque de soudure:
Black
Couleur de légende composante:
aucun silkscreen
test:
Expédition antérieure d'essai électrique de 100%
Quantité de commande min:
1
Prix:
USD40~50
Détails d'emballage:
vide
Délai de livraison:
5-6 jours ouvrables
Conditions de paiement:
T / T, Paypal
Capacité d'approvisionnement:
45000 morceaux par mois
Description du produit

Profil de produit



1,1 description générale



C'est un type de carte PCB d'aluminium pour l'application d'un circuit électrique de filtre. Il est un célibataire

posez le conseil de MCPCB à 1,6 millimètres d'épaisseur avec la conduction thermique de 2 W/MK. L'aluminium

le plat est d'ITEQ, de masque de soudure et de silkscreen de Taiyo. Il a fabriqué par IPC 6012

Classe 2 utilisant des données fournies de Gerber. 25 panneaux sont emballés pour l'expédition.



1,2 caractéristiques et avantages



A. processus de SMT.
B. la dissipation thermique efficace réduit la température de fonctionnement du module et

     prolonge la durée de vie.
C. la densité et la fiabilité de puissance sont améliorées vers le haut de 10%.
D. réduisez la dépendance des radiateurs et de tout autre matériel (courant ascendant y compris

     connectez les matériaux),
E. Reduce le volume du produit,
F. Reduce le coût du matériel et de l'assemblée,
Gestion d'équipement de G. Comprehensive et entretien et à régulation de processus,
Inspection de H. Strict WIP et instruction de surveillance aussi bien que de fonctionnement,
Le processus de fabrication d'I. Whole sont totalement commandé.
J. Delivery à l'heure : >98%
Taux de plainte de K. Customer : <1> L. Aucun MOQ, coût bas pour des prototypes et échantillons.



1,3 application



Éclairage commercial, système de sécurité, pont en redresseur, éclairage extérieur pour l'autoroute urbaine



1,4 fiche technique de paramètre et

TAILLE DE CARTE PCB 105 x 68mm=5PCS
TYPE DE CONSEIL CARTE PCB D'IMS
Nombre de couches Carte PCB à simple face
Composants extérieurs de bâti OUI
Par des composants de trou NON
EMPILEMENT DE COUCHE cuivre ------- 35um (1oz)
Matériel 2.0W/MK diélectrique
Base en aluminium 6061
TECHNOLOGIE
Trace et espace minimum : 10mil/11.9mil
Trous minimum/maximum : non
Nombre de différents trous : non
Nombre de forages : non
Résistance thermique (°C/W) ≤0.45
Tension claque (volts continu) 4000
Contrôle d'impédance non
MATÉRIEL DE CONSEIL
Conduction thermique Diélectrique de T-Prepreg 1KA
Aluminium final externe : 1oz
Aluminium final interne : 0oz
Taille finale de carte PCB : 1.6mm ±0.16
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure

Nickel au bain chaud au-dessus d'or d'immersion

(l'ENIG) (1 nickel » plus de µ 100 » de µ)
Le masque de soudure s'appliquent à : Dessus. minimum de 12µm.
Couleur de masque de soudure : Noir
Type de masque de soudure : LPSM
CONTOUR/CUTTING Acheminement
REPÉRAGE
Côté de légende composante aucun silkscreen
Couleur de légende composante aucun silkscreen
Nom ou logo de fabricant : selon la condition
PAR L'INTERMÉDIAIRE DE non par l'intermédiaire de
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059" (0.15mm)
Électrodéposition de conseil : 0,0030" (0.076mm)
Tolérance de perceuse : 0,002" (0.05mm)
ESSAI Expédition antérieure d'essai électrique de 100%
APPLICATION : Lumière de LED, communication sans fil
Modem USB
Amplificateur de Wifi
Module de GPS
Bluetooth GPS
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.



La variété de PCBs en aluminium

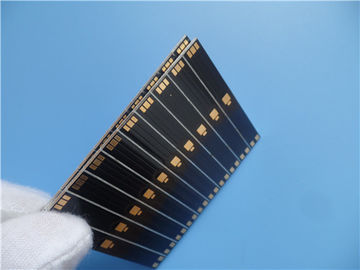

Carte PCB d'aluminium avec la carte PCB de noyau en métal de 2W/conduction thermique de Mk 0



Disposition avant le masque de soudure

Carte PCB d'aluminium avec la carte PCB de noyau en métal de 2W/conduction thermique de Mk 1
